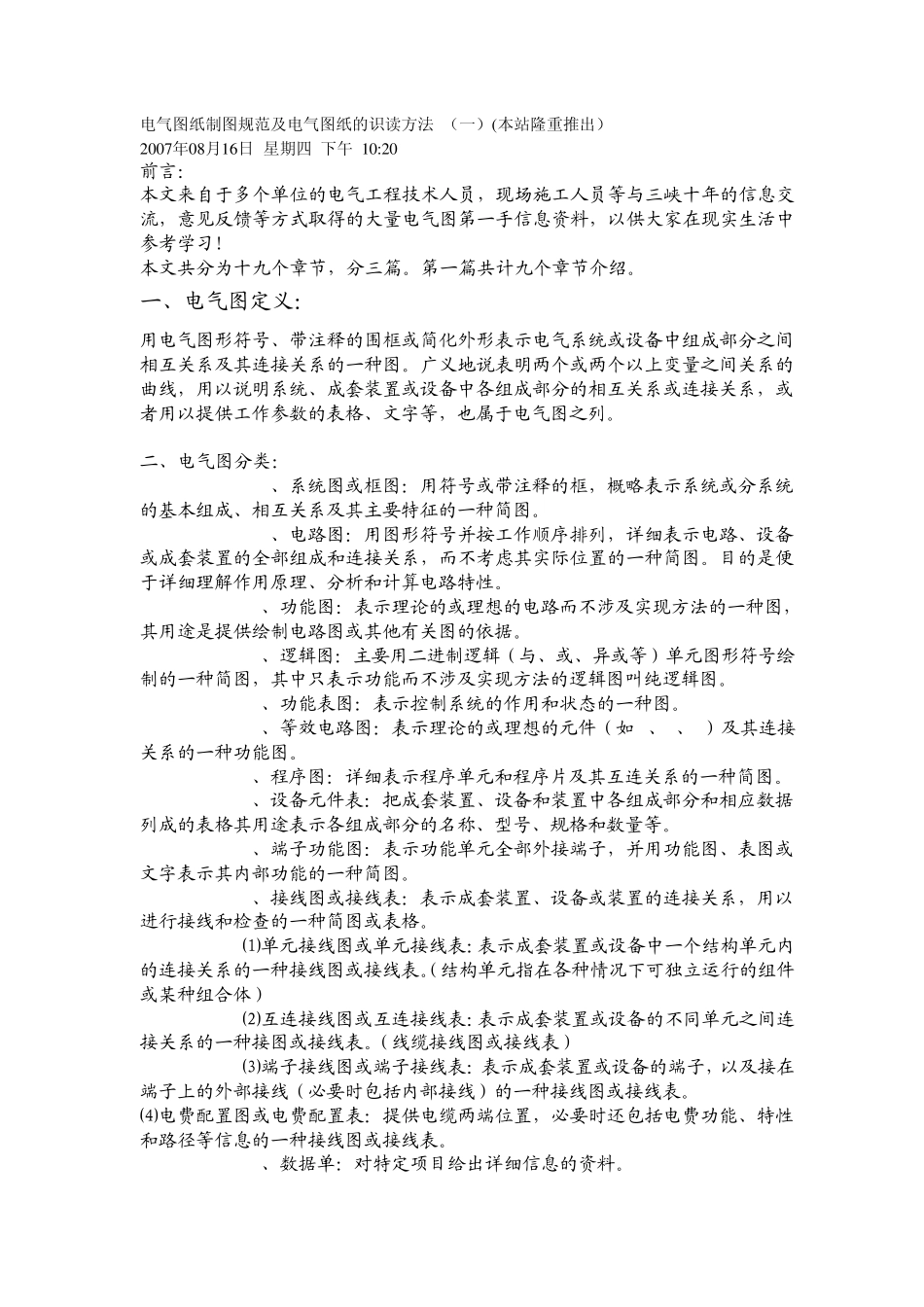

电气图纸制图规范及电气图纸的识读方法 （一）(本站隆重推出） 2007年08月16日 星期四 下午 10:20 前言： 本文来自于多个单位的电气工程技术人员，现场施工人员等与三峡十年的信息交流，意见反馈等方式取得的大量电气图第一手信息资料，以供大家在现实生活中参考学习！ 本文共分为十九个章节，分三篇。第一篇共计九个章节介绍。 一、电气图定义： 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装臵或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。 二、电气图分类： 1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装臵的全部组成和连接关系，而不考虑其实际位臵的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。 4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图：表示控制系统的作用和状态的一种图。 6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。 7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表：把成套装臵、设备和装臵中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表：表示成套装臵、设备或装臵的连接关系，用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表：表示成套装臵或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体） ⑵互连接线图或互连接线表：表示成套装臵或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表） ⑶端子接线图或端子接线表：表示成套装臵或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。 ⑷电费配臵...
