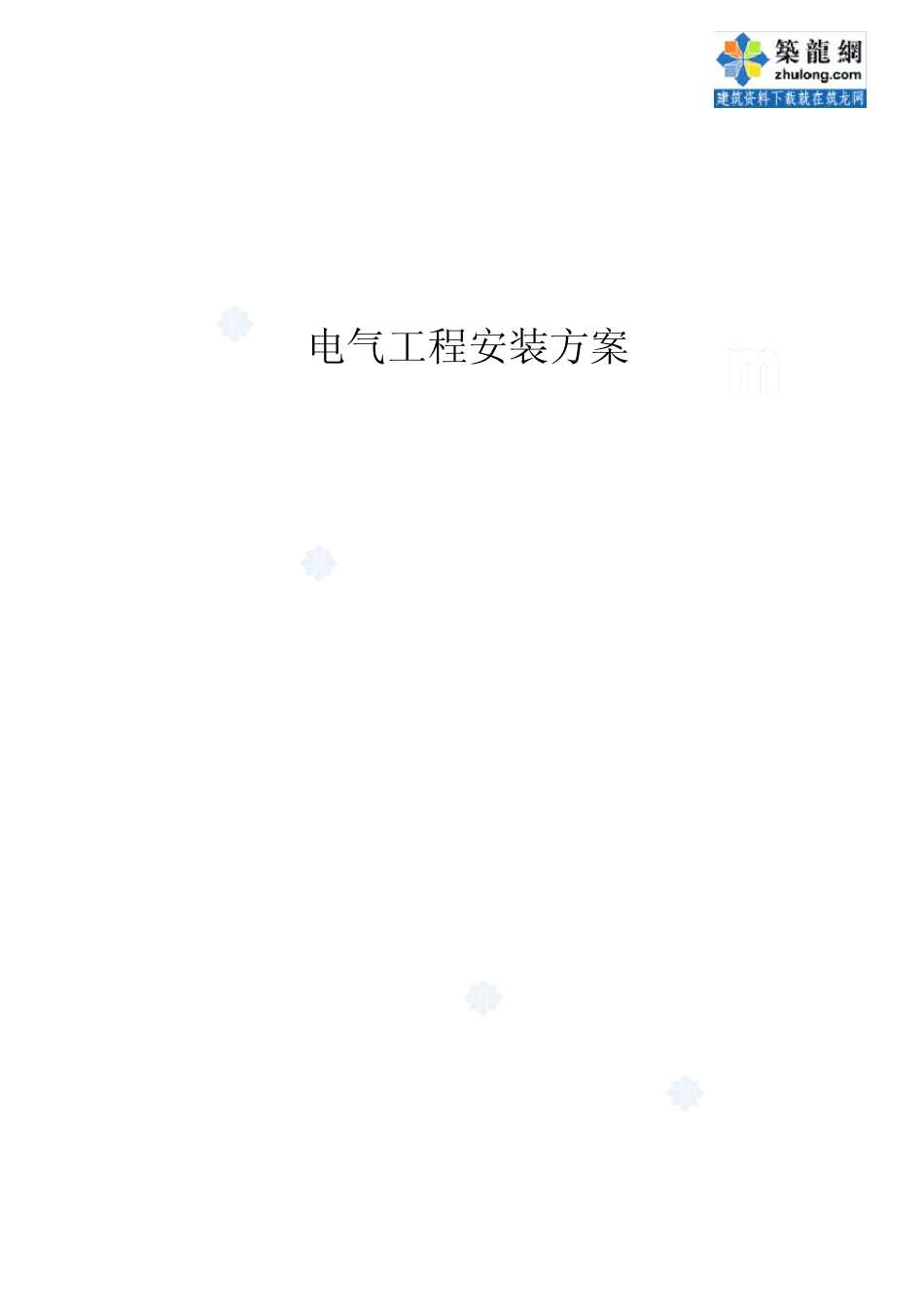

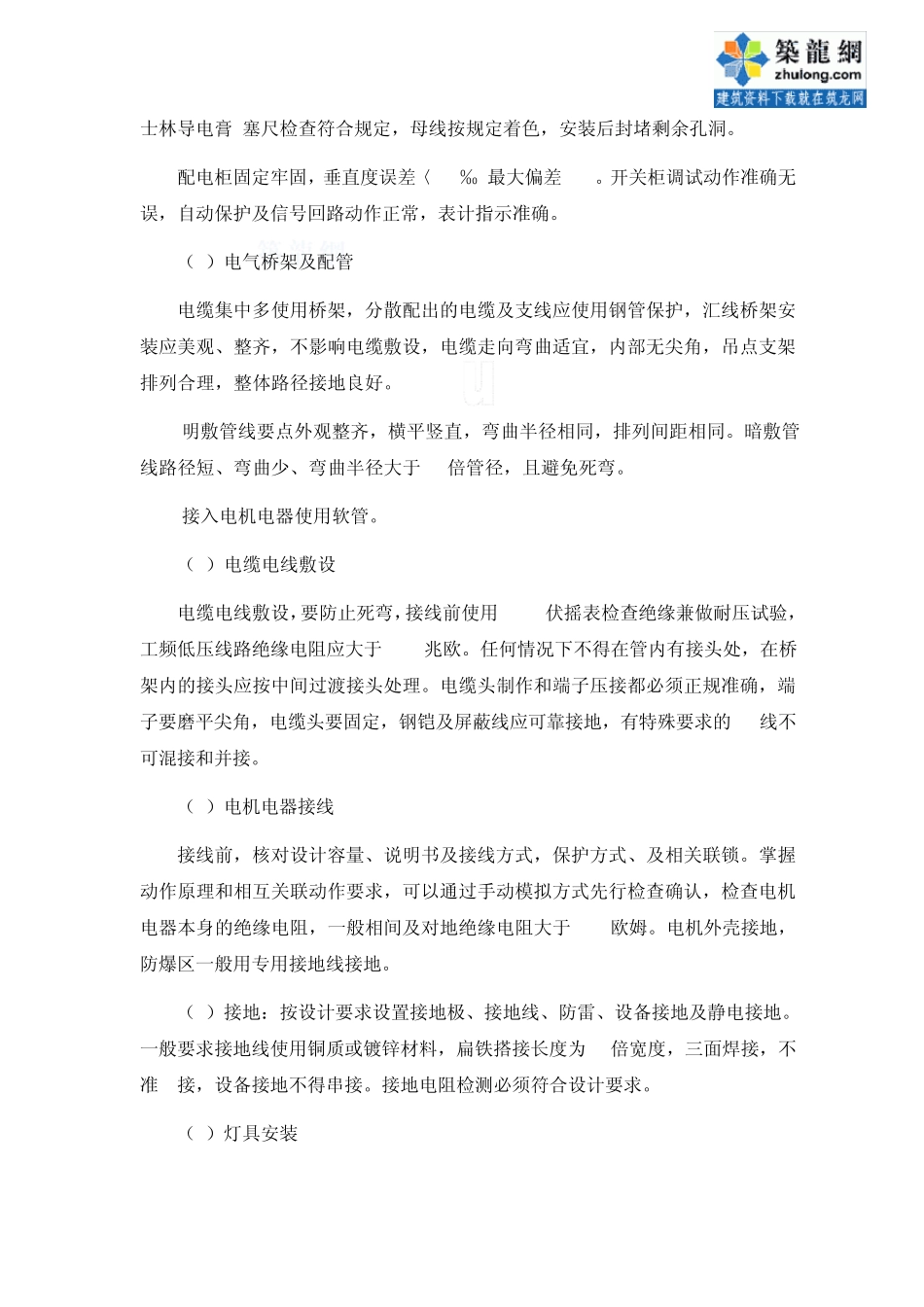

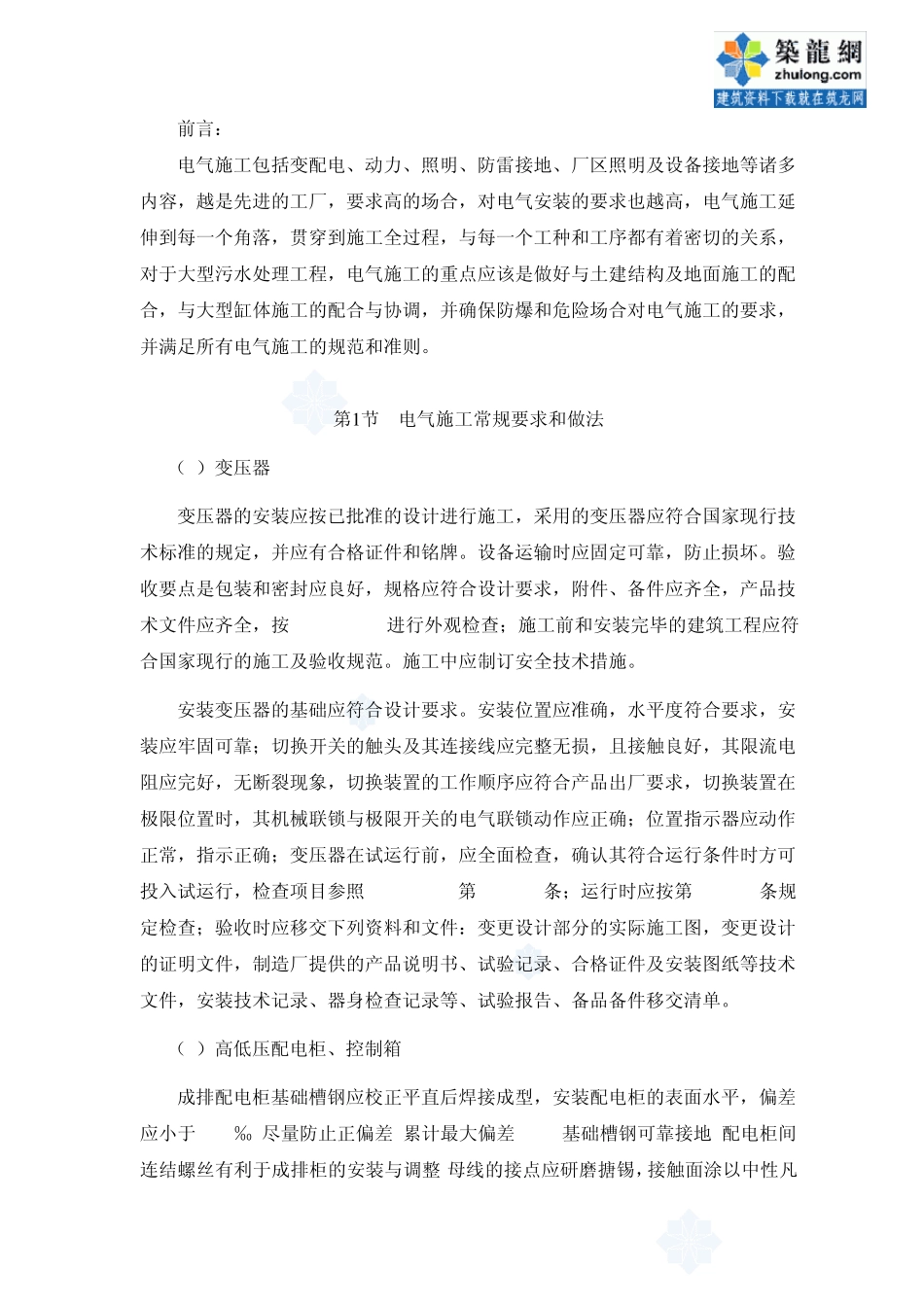

电气工程安装方案 前言： 电气施工包括变配电、动力、照明、防雷接地、厂区照明及设备接地等诸多内容，越是先进的工厂，要求高的场合，对电气安装的要求也越高，电气施工延伸到每一个角落，贯穿到施工全过程，与每一个工种和工序都有着密切的关系，对于大型污水处理工程，电气施工的重点应该是做好与土建结构及地面施工的配合，与大型缸体施工的配合与协调，并确保防爆和危险场合对电气施工的要求，并满足所有电气施工的规范和准则。 第1 节 电气施工常规要求和做法 （1）变压器 变压器的安装应按已批准的设计进行施工，采用的变压器应符合国家现行技术标准的规定，并应有合格证件和铭牌。设备运输时应固定可靠，防止损坏。验收要点是包装和密封应良好，规格应符合设计要求，附件、备件应齐全，产品技术文件应齐全，按 GBJ148-90进行外观检查；施工前和安装完毕的建筑工程应符合国家现行的施工及验收规范。施工中应制订安全技术措施。 安装变压器的基础应符合设计要求。安装位置应准确，水平度符合要求，安装应牢固可靠；切换开关的触头及其连接线应完整无损，且接触良好，其限流电阻应完好，无断裂现象，切换装置的工作顺序应符合产品出厂要求，切换装置在极限位置时，其机械联锁与极限开关的电气联锁动作应正确；位置指示器应动作正常，指示正确；变压器在试运行前，应全面检查，确认其符合运行条件时方可投入试运行，检查项目参照 GBJ148-90第 2.10.2条；运行时应按第 2.10.3条规定检查；验收时应移交下列资料和文件：变更设计部分的实际施工图，变更设计的证明文件，制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件，安装技术记录、器身检查记录等、试验报告、备品备件移交清单。 （2）高低压配电柜、控制箱 成排配电柜基础槽钢应校正平直后焊接成型，安装配电柜的表面水平，偏差应小于 1.5‰,尽量防止正偏差,累计最大偏差<3MM,基础槽钢可靠接地,配电柜间连结螺丝有利于成排柜的安装与调整,母线的接点应研磨搪锡，接触面涂以中性凡 士林导电膏,塞尺检查符合规定，母线按规定着色，安装后封堵剩余孔洞。 配电柜固定牢固，垂直度误差〈1.5‰,最大偏差3MM。开关柜调试动作准确无误，自动保护及信号回路动作正常，表计指示准确。 （3）电气桥架及配管 电缆集中多使用桥架，分散配出的电缆及支线应使用钢管保护，汇线桥架安装应美观、整齐，不影响电缆敷设，电缆走向弯曲适宜，内部无尖角，吊点支架排列合理，...
