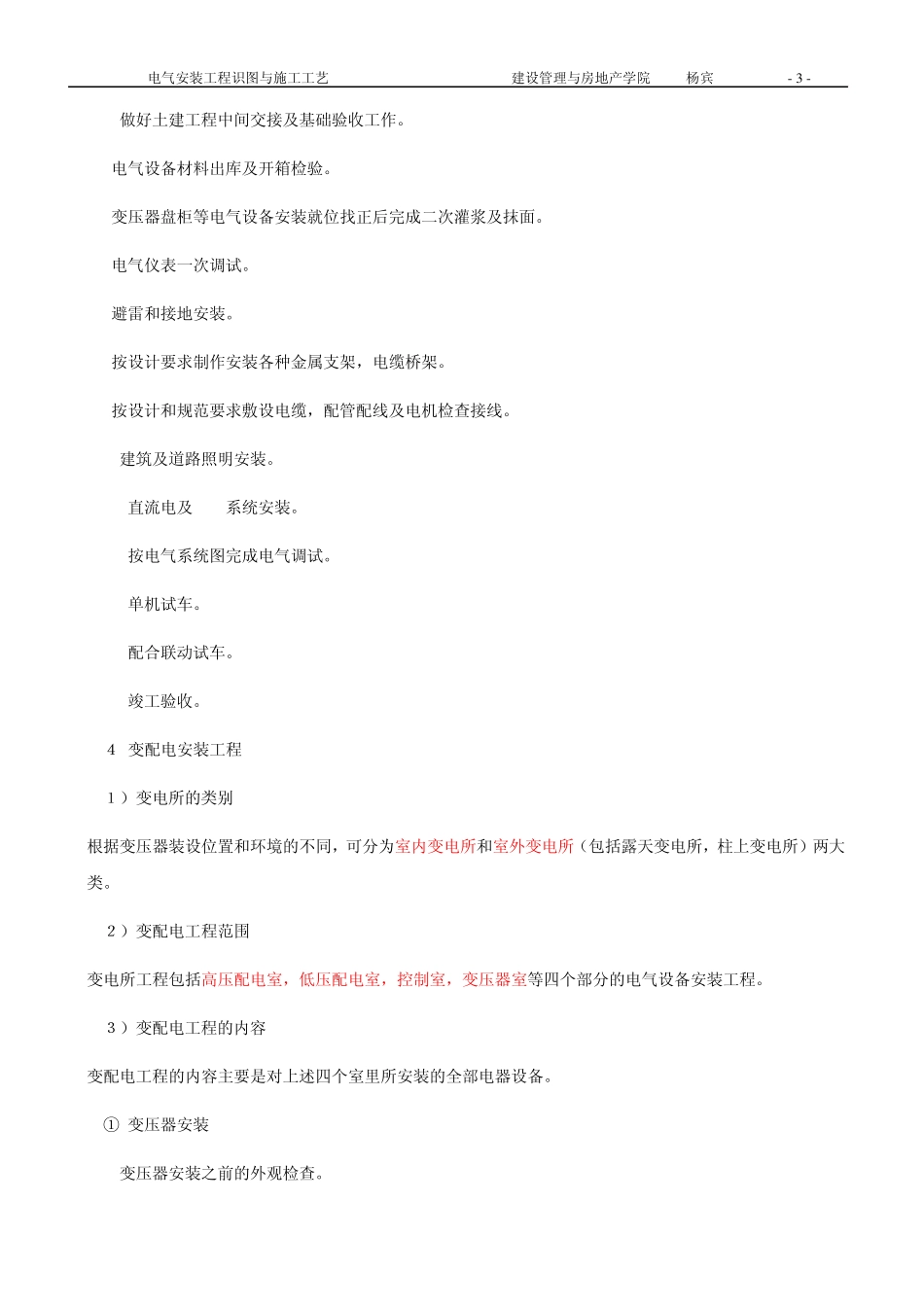

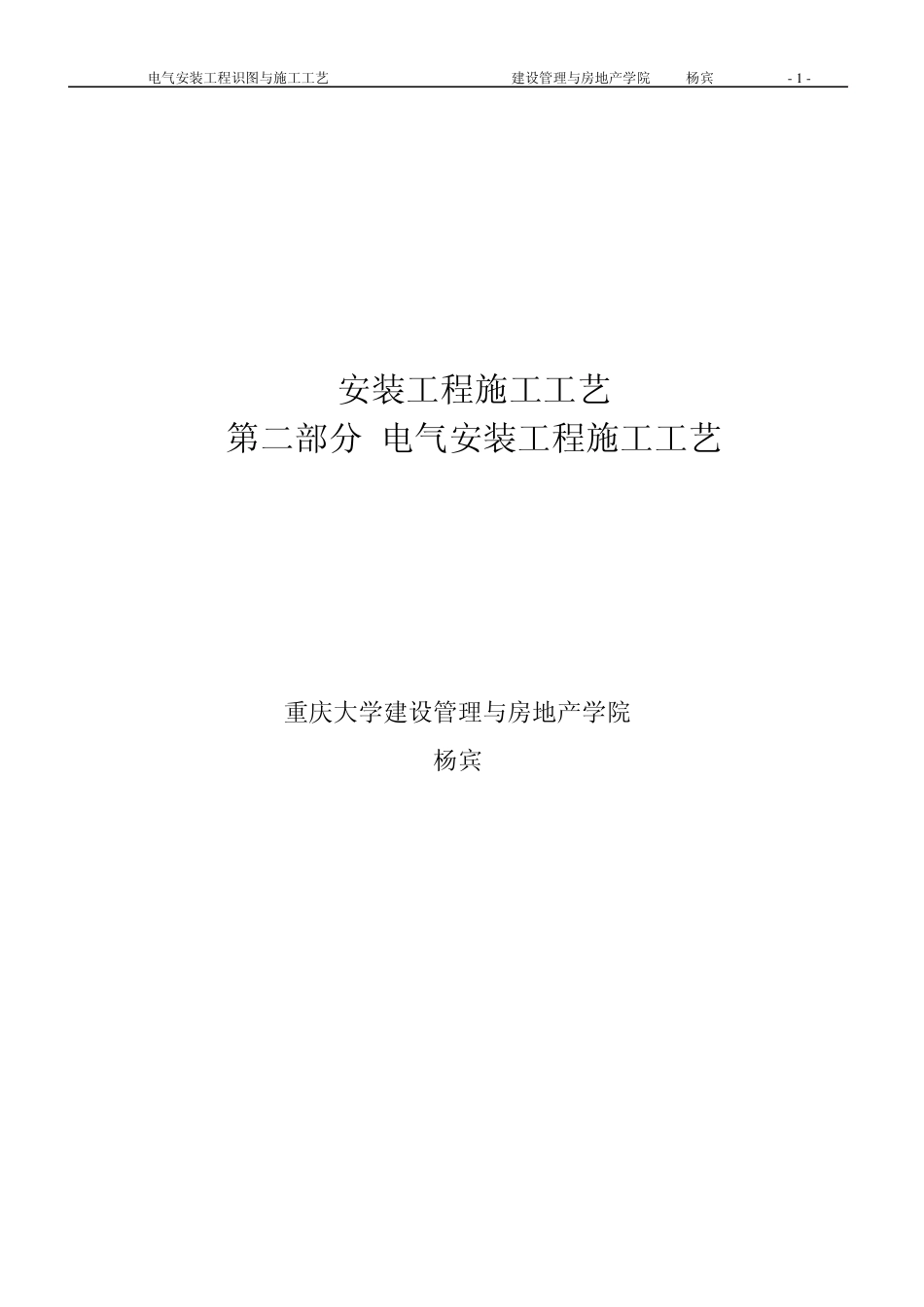

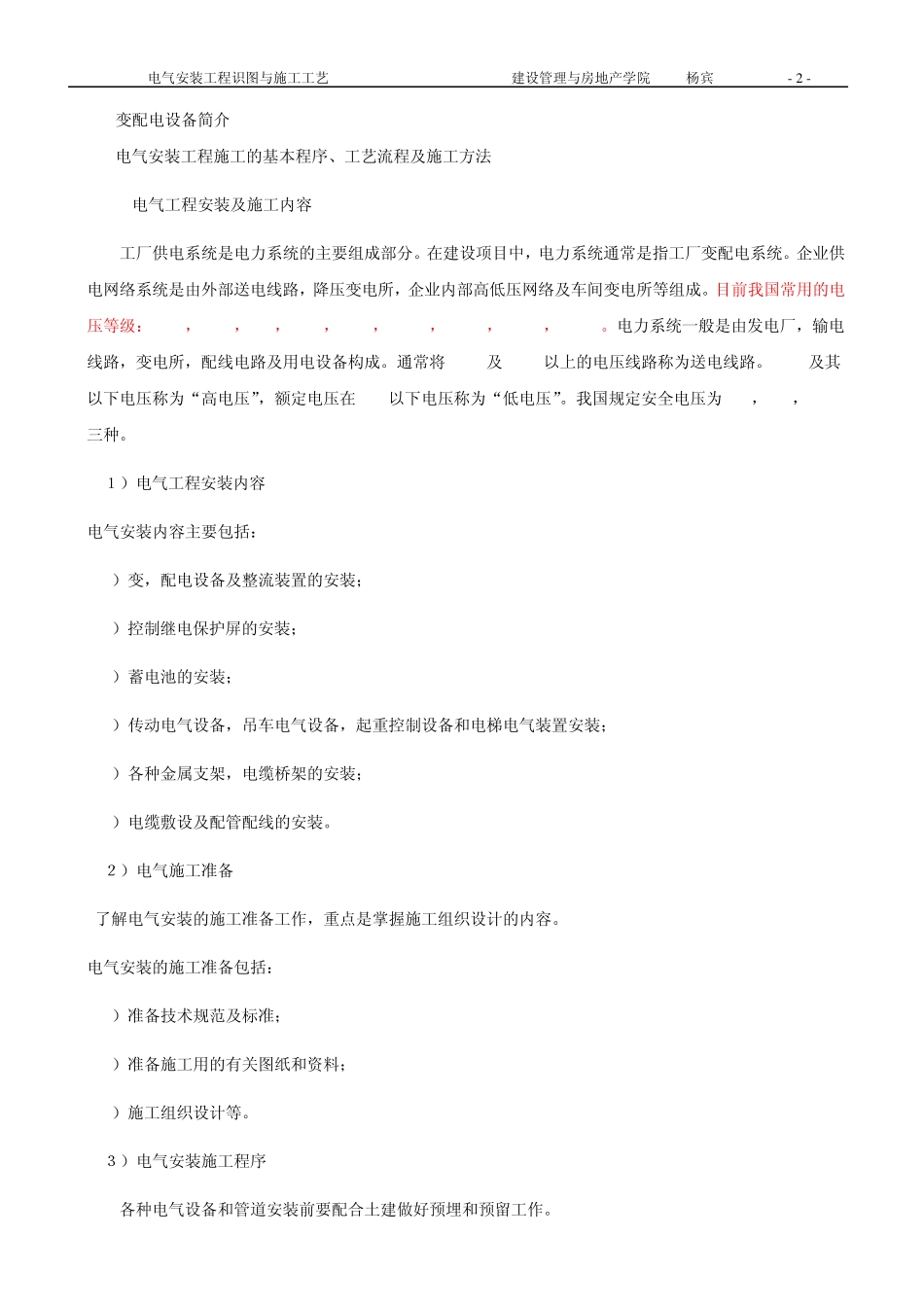

电气安装工程识图与施工工艺 建设管理与房地产学院 杨宾 - 1 - 安装工程施工工艺 第二部分 电气安装工程施工工艺 重庆大学建设管理与房地产学院 杨宾 电气安装工程识图与施工工艺 建设管理与房地产学院 杨宾 - 2 - 1.1变配电设备简介 1.2电气安装工程施工的基本程序、工艺流程及施工方法 1.2.1电气工程安装及施工内容 工厂供电系统是电力系统的主要组成部分。在建设项目中，电力系统通常是指工厂变配电系统。企业供电网络系统是由外部送电线路，降压变电所，企业内部高低压网络及车间变电所等组成。目前我国常用的电压等级：220v，380v，6kv，10kv，35kv，110kv，220kv，330kv，500kv。电力系统一般是由发电厂，输电线路，变电所，配线电路及用电设备构成。通常将35kv及35kv以上的电压线路称为送电线路。10kv及其以下电压称为“高电压”，额定电压在1kv以下电压称为“低电压”。我国规定安全电压为36v，24v，12v三种。 (１）电气工程安装内容 电气安装内容主要包括： 1）变，配电设备及整流装置的安装； 2）控制继电保护屏的安装； 3）蓄电池的安装； 4）传动电气设备，吊车电气设备，起重控制设备和电梯电气装置安装； 5）各种金属支架，电缆桥架的安装； 6）电缆敷设及配管配线的安装。 (２）电气施工准备 了解电气安装的施工准备工作，重点是掌握施工组织设计的内容。 电气安装的施工准备包括： 1）准备技术规范及标准； 2）准备施工用的有关图纸和资料； 3）施工组织设计等。 (３）电气安装施工程序 1)各种电气设备和管道安装前要配合土建做好预埋和预留工作。 电气安装工程识图与施工工艺 建设管理与房地产学院 杨宾 - 3 - 2)做好土建工程中间交接及基础验收工作。 3)电气设备材料出库及开箱检验。 4)变压器盘柜等电气设备安装就位找正后完成二次灌浆及抹面。 5)电气仪表一次调试。 6)避雷和接地安装。 7)按设计要求制作安装各种金属支架，电缆桥架。 8)按设计和规范要求敷设电缆，配管配线及电机检查接线。 9)建筑及道路照明安装。 10)直流电及 USP系统安装。 11)按电气系统图完成电气调试。 12)单机试车。 13)配合联动试车。 14)竣工验收。 (４)变配电安装工程 １）变电所的类别 根据变压器装设位置和环境的不同，可分为室内变电所和室外变电所（包括露天变电所，柱上变电所）两大类。 ２）变配电工程范围 变电所工程包括高压配电室，低压配电室，控制室，变压器室等四个部分...
