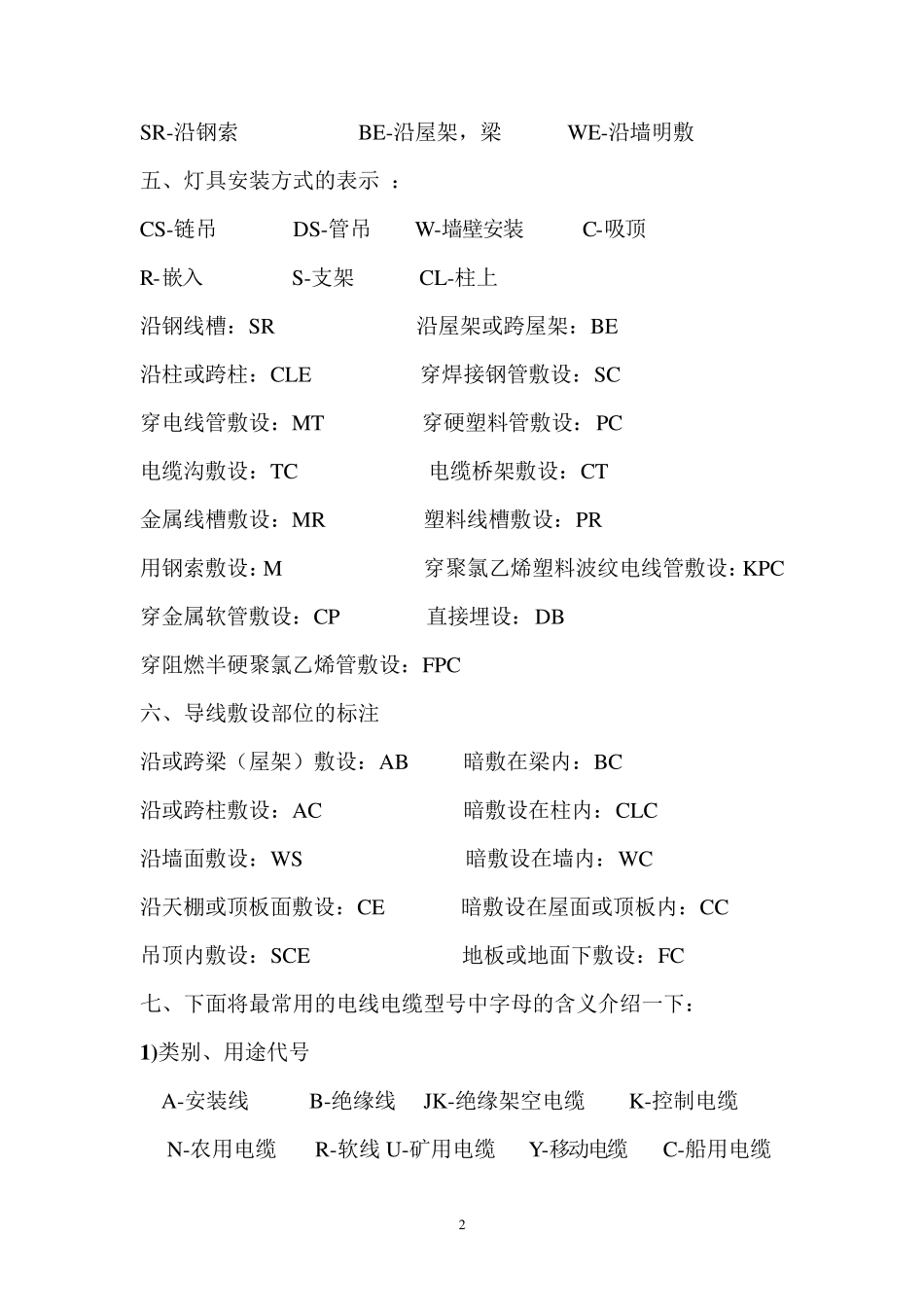

1 电气安装配管符号表示方法 一、电线穿线管一般有： PVC 管：PC20 扣压式镀锌薄壁电线管：KBG20、 焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、 二、电气设计施工图中常用线路敷设方式： SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CEC：是沿楼板暗敷设 CLC ： 暗 敷 设 在 柱 内 WC ： 暗 敷 设 在 墙 内 CC ： 暗 敷 设 在 顶 棚 内 FC ： 暗 敷 设 在 地 面 内 ACC：暗敷设在不能进入的吊顶内 WS：沿墙面明敷设 SCE：吊顶内敷设,要穿金属管 三、导线穿管表示： SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 30CCS50 为 50mm2 的镀铜钢绞线 四、导线敷设方式的表示： DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 2 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 五、灯具安装方式的表示 ： CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 电缆沟敷设：TC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 穿阻燃半硬聚氯乙烯管敷设：FPC 六、导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC 七、下面将最常用的电线电缆型号中字母的含义介绍一下： 1 )类别、用途代号 A-安装线 B-绝缘线 JK-绝缘架空电缆 K-控制电缆 N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 C-船用电缆 3 M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A 级阻燃 ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型 2 ）导体代号 T—铜导线 （略） L-铝芯 3 ）绝缘层代号 V—PVC 塑料 YJ—XLPE 绝缘 X—橡皮 Y—聚乙烯料 F—聚四氟乙烯 4 ）护层代号 V-PVC 套 Y-聚...
