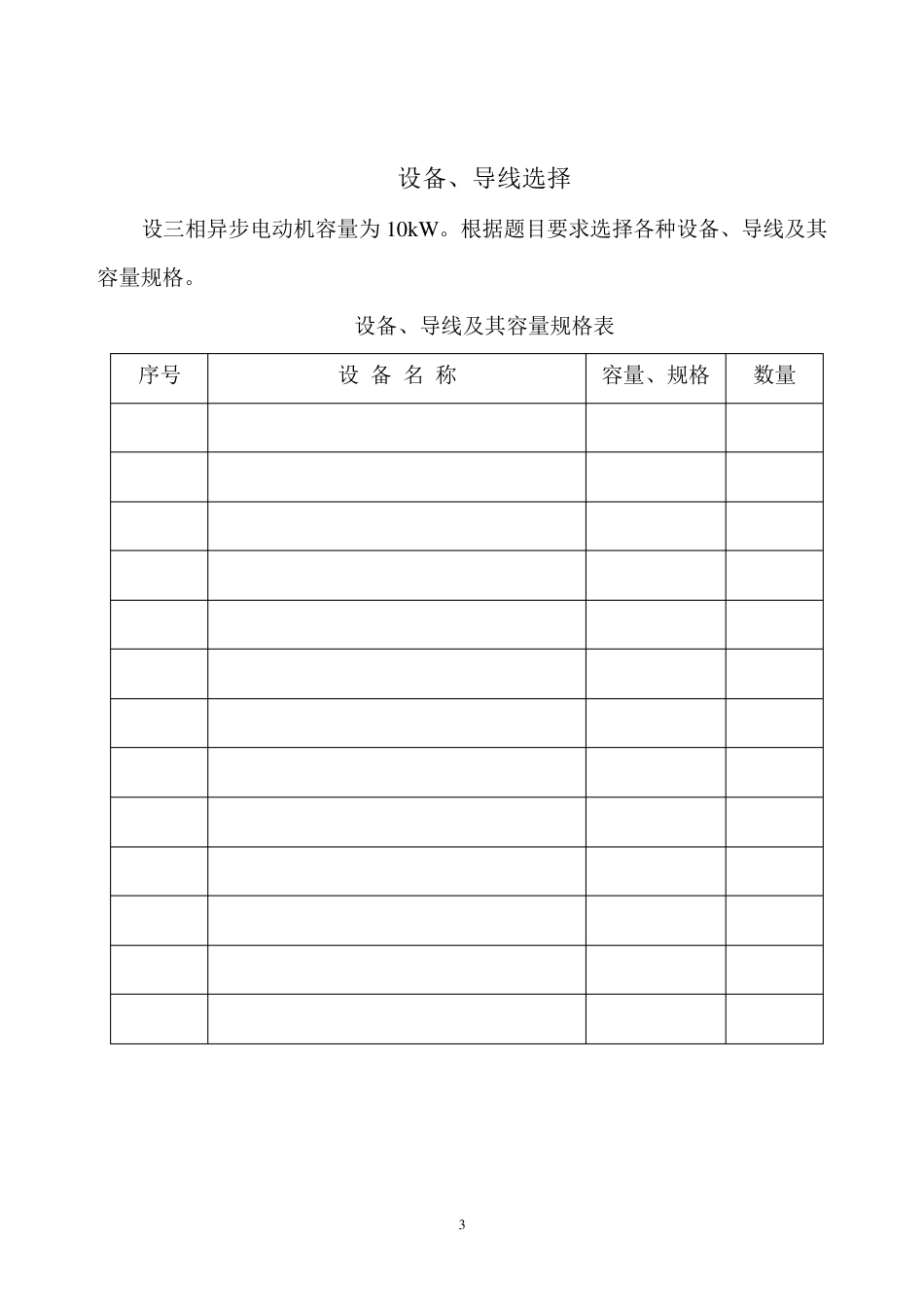

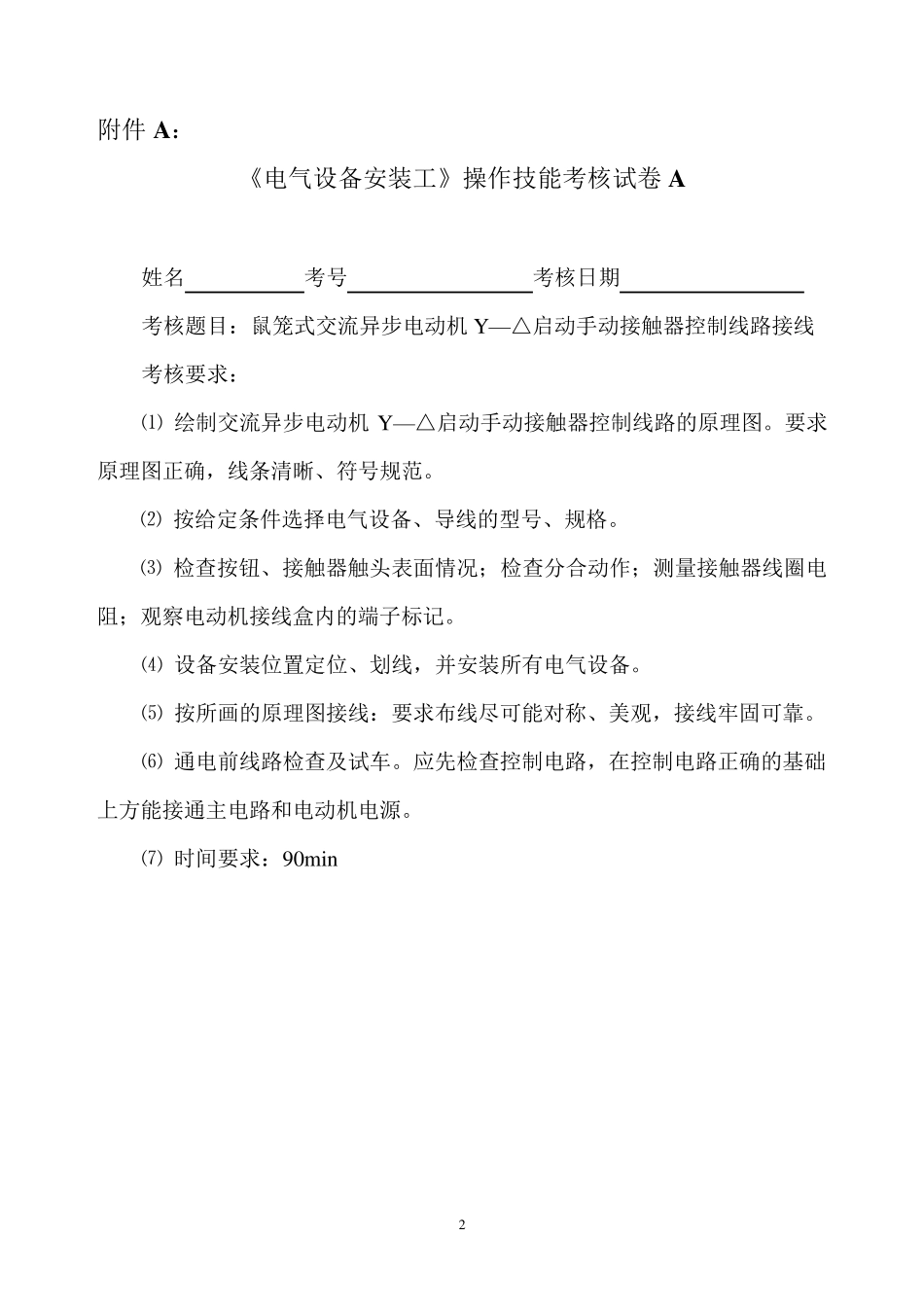

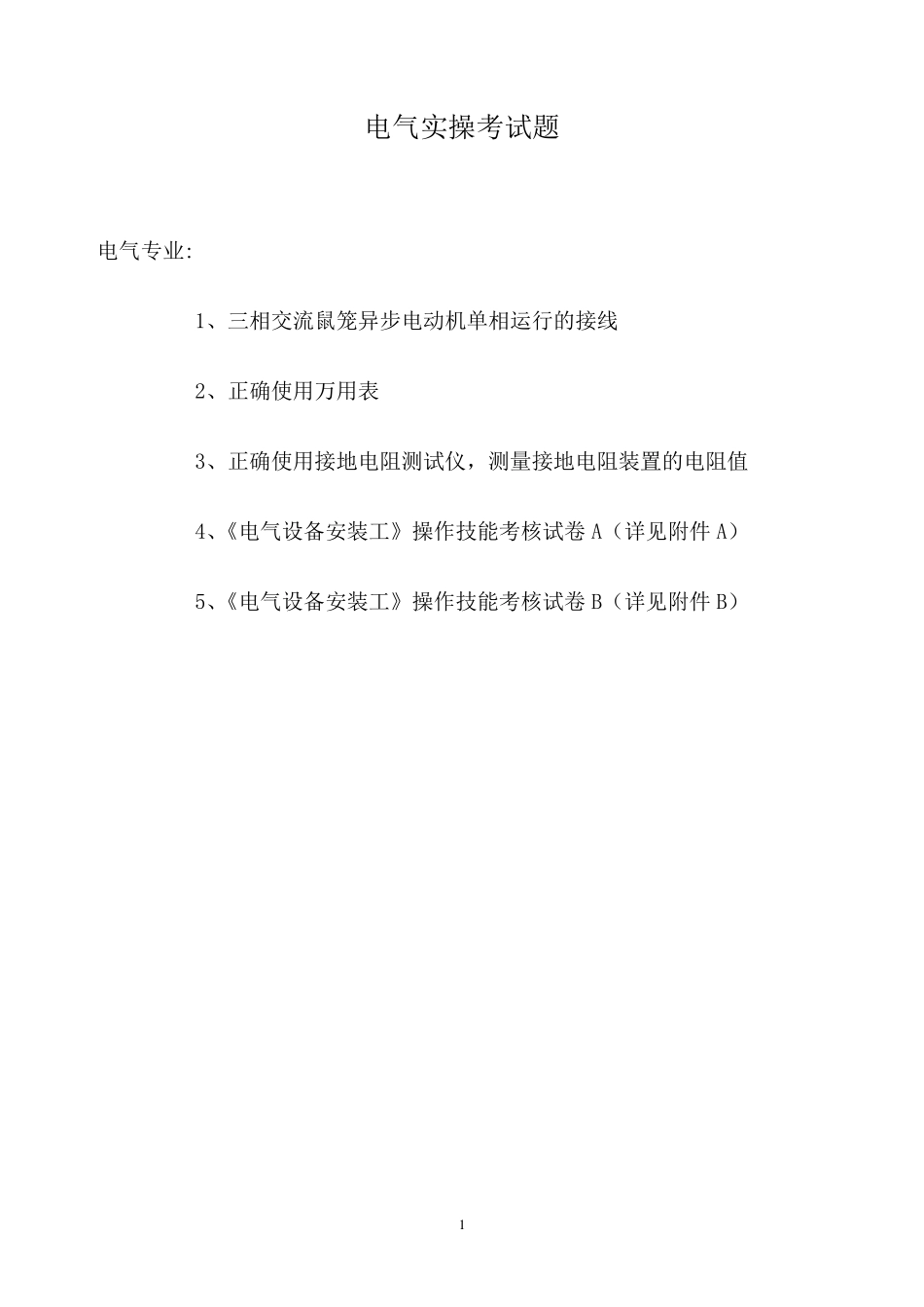

1 电气实操考试题 电气专业: 1、三相交流鼠笼异步电动机单相运行的接线 2、正确使用万用表 3、正确使用接地电阻测试仪，测量接地电阻装置的电阻值 4、《电气设备安装工》操作技能考核试卷 A（详见附件 A） 5、《电气设备安装工》操作技能考核试卷 B（详见附件 B） 2 附件A ： 《电气设备安装工》操作技能考核试卷A 姓名 考号 考核日期 考核题目：鼠笼式交流异步电动机Y—△启动手动接触器控制线路接线 考核要求： ⑴ 绘制交流异步电动机Y—△启动手动接触器控制线路的原理图。要求原理图正确，线条清晰、符号规范。 ⑵ 按给定条件选择电气设备、导线的型号、规格。 ⑶ 检查按钮、接触器触头表面情况；检查分合动作；测量接触器线圈电阻；观察电动机接线盒内的端子标记。 ⑷ 设备安装位置定位、划线，并安装所有电气设备。 ⑸ 按所画的原理图接线：要求布线尽可能对称、美观，接线牢固可靠。 ⑹ 通电前线路检查及试车。应先检查控制电路，在控制电路正确的基础上方能接通主电路和电动机电源。 ⑺ 时间要求：90min 3 设备、导线选择 设三相异步电动机容量为 10kW。根据题目要求选择各种设备、导线及其容量规格。 设备、导线及其容量规格表 序号 设 备 名 称 容量、规格 数量 4 鼠笼式交流异步电动机Y —△启动手动接触器控制线路原理图 5 计算纸 6 附件B ： 《电气设备安装工》操作技能考核试卷B 姓名 考号 考核日期 考核题目：鼠笼式交流异步电动机可逆运行控制线路接线（接触器互锁） 考核要求： ⑴ 绘制三相鼠笼式交流异步电动机可逆运行控制线路的原理图。要求原理图正确，线条清晰、符号规范。 ⑵ 按给定条件选择电气设备、导线的型号、规格。 ⑶ 检查按钮、接触器触头表面情况；检查分合动作；测量接触器线圈电阻；观察电动机接线盒内的端子标记。 ⑷ 设备安装位置定位、划线，并安装所有电气设备。 ⑸ 按所画的原理图接线：要求布线尽可能对称、美观，接线牢固可靠。 ⑹ 通电前线路检查及试车。应先检查控制电路，在控制电路正确的基础上方能接通主电路和电动机电源。 ⑺ 时间要求：90min 7 设备、导线选择 设三相异步电动机容量为 10kW。根据题目要求选择各种设备、导线及其容量规格。 设备、导线及其容量规格表 序号 设 备 名 称 容量、规格 数量 8 鼠笼式交流异步电动机可逆运行控制线路原理图 （接触器互锁） 9 计算纸
