电气工程及其自动化专业课程设计

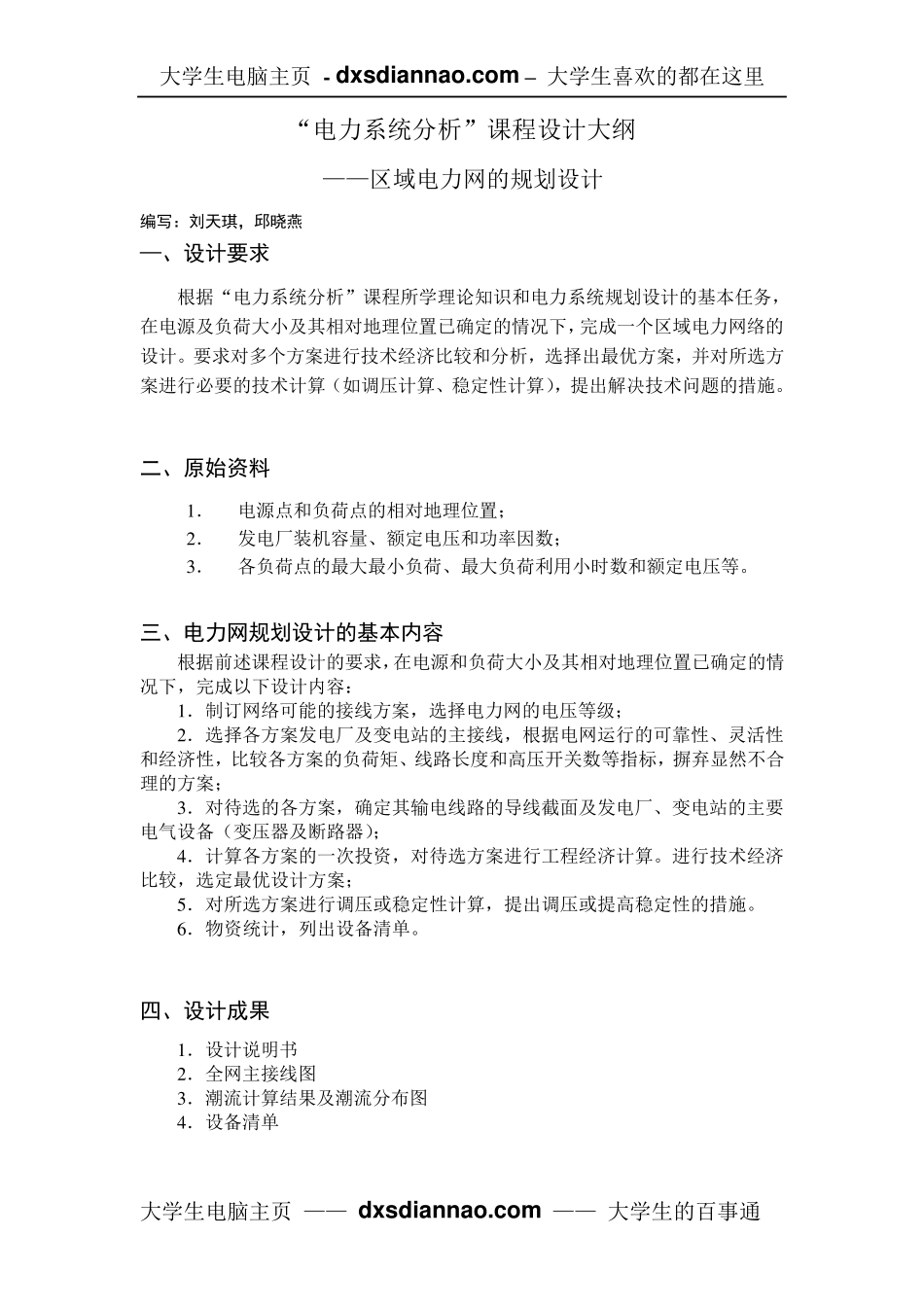

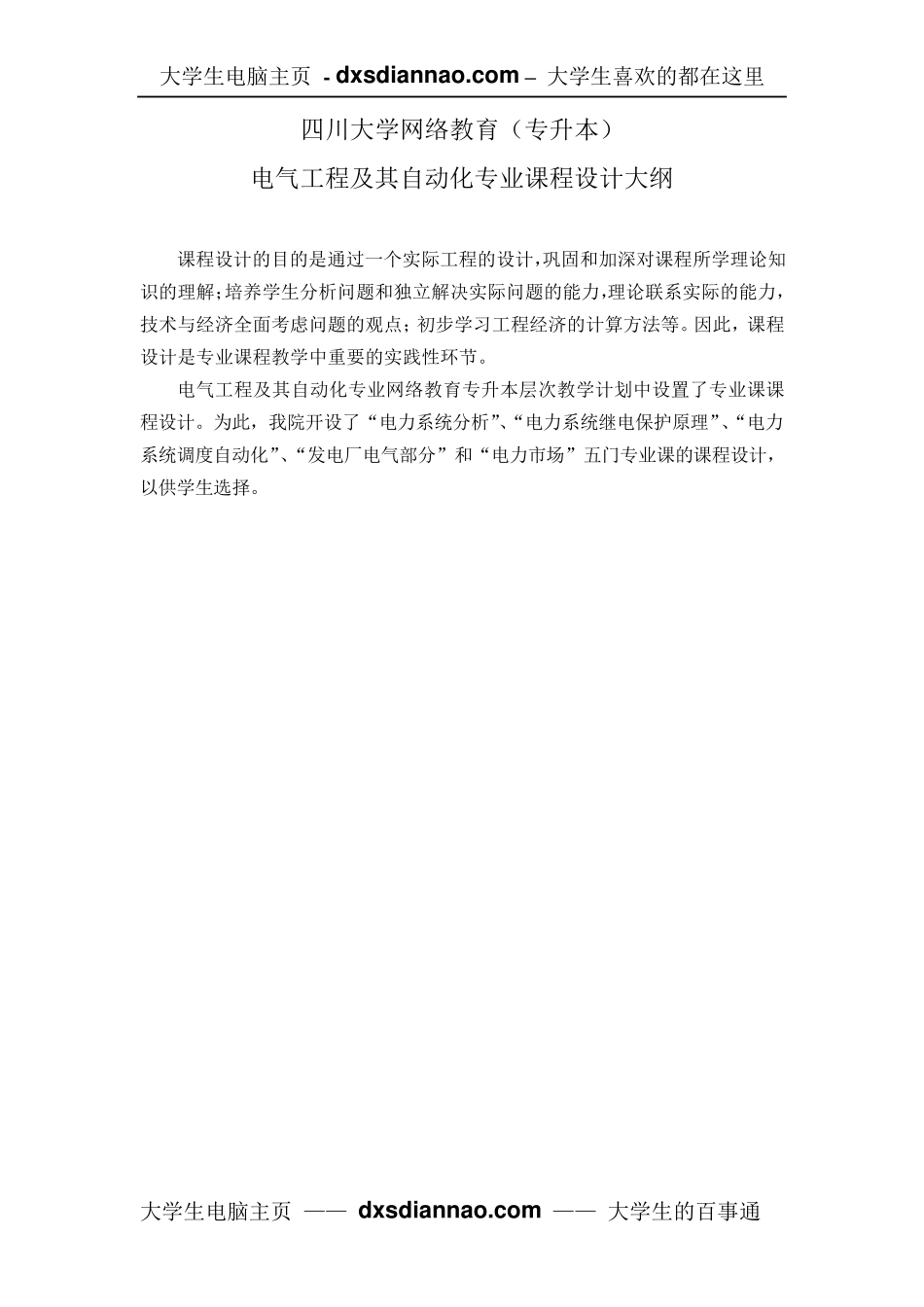

大学生电脑主页 - dxsdiannao.com – 大学生喜欢的都在这里 大学生电脑主页 —— dxsdiannao.com —— 大学生的百事通 四川大学网络教育（专升本） 电气工程及其自动化专业课程设计大纲 课程设计的目的是通过一个实际工程的设计，巩固和加深对课程所学理论知识的理解；培养学生分析问题和独立解决实际问题的能力，理论联系实际的能力，技术与经济全面考虑问题的观点；初步学习工程经济的计算方法等。因此，课程设计是专业课程教学中重要的实践性环节。 电气工程及其自动化专业网络教育专升本层次教学计划中设置了专业课课程设计。为此，我院开设了“电力系统分析”、“电力系统继电保护原理”、“电力系统调度自动化”、“发电厂电气部分”和“电力市场”五门专业课的课程设计，以供学生选择。 大学生电脑主页 - dxsdiannao.com – 大学生喜欢的都在这里 大学生电脑主页 —— dxsdiannao.com —— 大学生的百事通 “电力系统分析”课程设计大纲 ——区域电力网的规划设计 编写：刘天琪，邱晓燕 —、设计要求 根据“电力系统分析”课程所学理论知识和电力系统规划设计的基本任务，在电源及负荷大小及其相对地理位置已确定的情况下，完成一个区域电力网络的设计。要求对多个方案进行技术经济比较和分析，选择出最优方案，并对所选方案进行必要的技术计算（如调压计算、稳定性计算），提出解决技术问题的措施。 二、原始资料 1 ． 电源点和负荷点的相对地理位置； 2 ． 发电厂装机容量、额定电压和功率因数； 3 ． 各负荷点的最大最小负荷、最大负荷利用小时数和额定电压等。 三、电力网规划设计的基本内容 根据前述课程设计的要求，在电源和负荷大小及其相对地理位置已确定的情况下，完成以下设计内容： 1 ．制订网络可能的接线方案，选择电力网的电压等级； 2 ．选择各方案发电厂及变电站的主接线，根据电网运行的可靠性、灵活性和经济性，比较各方案的负荷矩、线路长度和高压开关数等指标，摒弃显然不合理的方案； 3 ．对待选的各方案，确定其输电线路的导线截面及发电厂、变电站的主要电气设备（变压器及断路器）； 4 ．计算各方案的一次投资，对待选方案进行工程经济计算。进行技术经济比较，选定最优设计方案； 5 ．对所选方案进行调压或稳定性计算，提出调压或提高稳定性的措施。 6 ．物资统计，列出设备清单。 四、设计成果 1 ．设计说明书 2 ．全网主接线图 3 ．潮流计算结果及...
