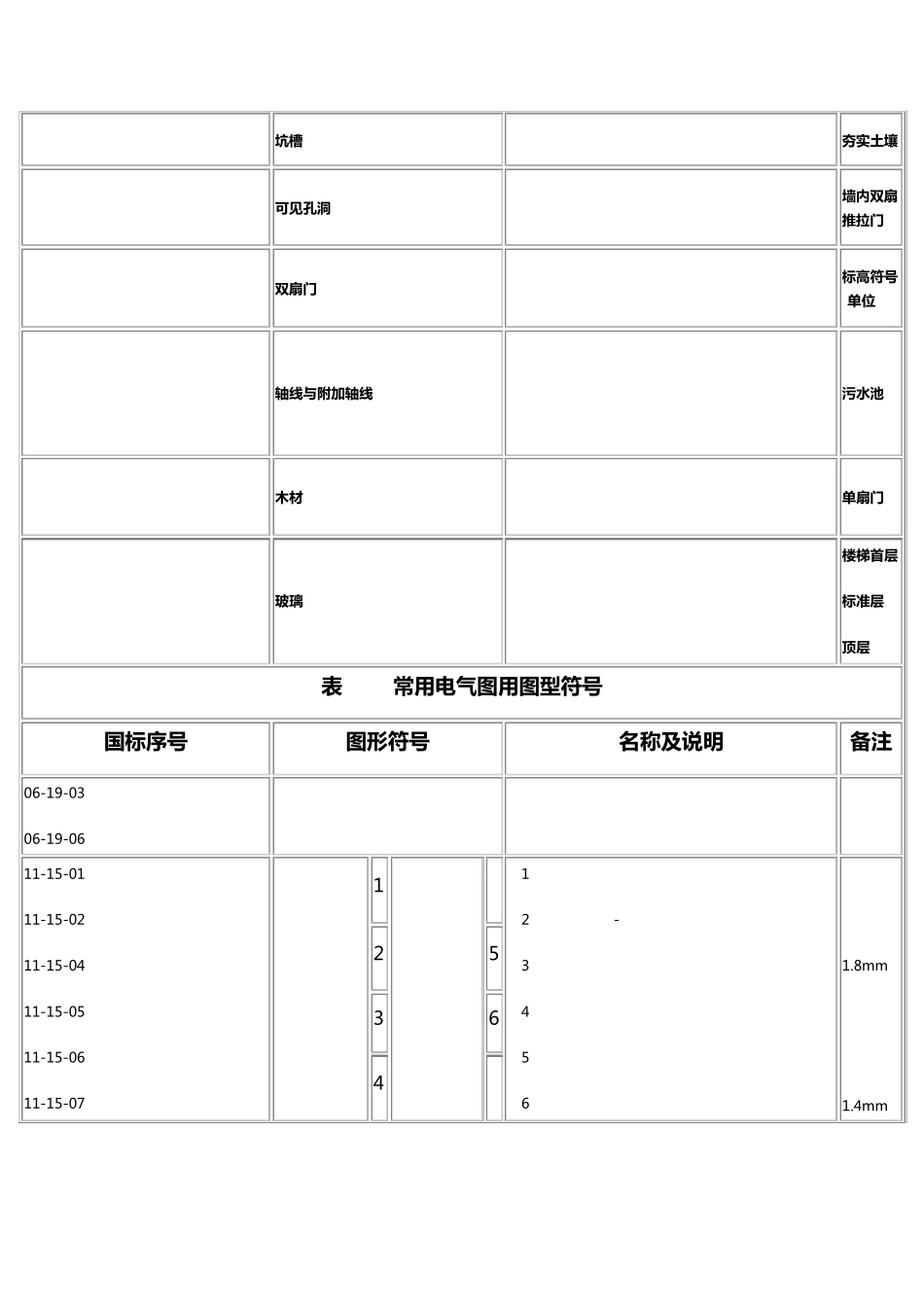

电气工程图例符号及电气工程文字符号_第1页
1/21

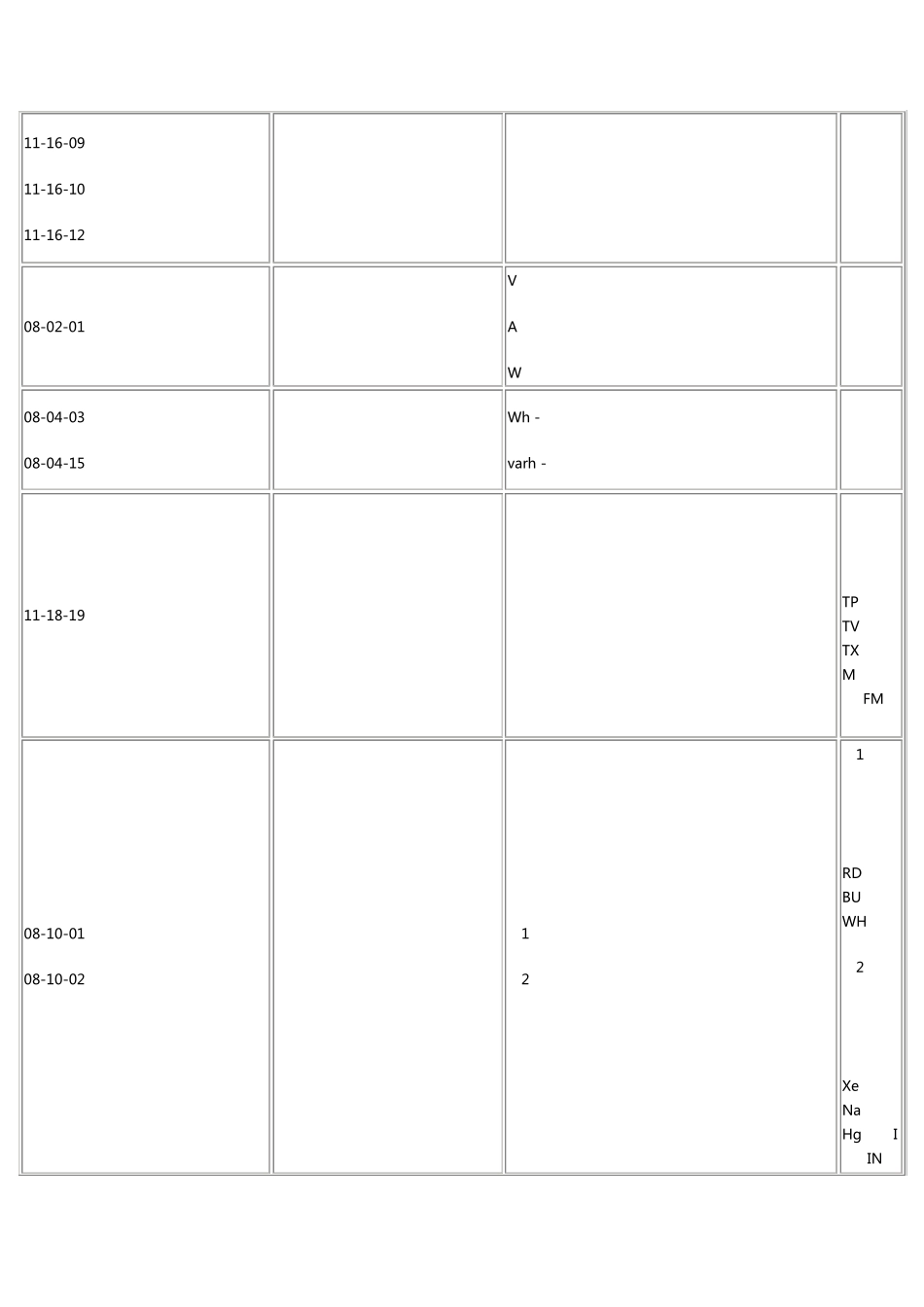

电气工程图例符号及电气工程文字符号_第2页
2/21
电气工程图例符号及电气工程文字符号_第3页
3/21
电 气 工 程 图 例 符 号 及 电 气 工 程 文 字 符 号 一 、电 气 工 程 图 例 符 号 概述:电气工程图集中表现了电气工程设计的意图,是电气设备安装的重要施工依据。电气工程图有以下特点: 1)电气工程图只表示电气线路的原理和接线,不表示电气设备和元件的准确形状和位置。 2)为了使绘图、读图方便和图面清晰,电气工程图采用国家统一制定的图例符号及必要的文字标记,来表示实际的线路和各种电气设备和元件。为了能读懂电气工程图,施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。目前,有些设备和元件国家还没有规定标准的图例符号,允许设计人员自行编制,所以读图时,还要弄清设计人员自行编制的符号及其意义。 3)读图时要明白设计人员的思路,按设计人员划分不同的分布工程,仔细读图,每个分部工程,先阅读系统图,了解该部分的电气设计总构思,然后结合剖面图、有关安装施工标准图集,理清思路,对施工做好整体规划。 图 列符 号 名称 图 列符 号 名称 普通砖墙 窗 普通砖墙 钢筋混凝土 普通磗柱 金属 砂、灰土、及 粉刷材料 窗 普通砖 不可见孔洞 混凝土 双扇弹簧门 钢筋混凝土柱 墙内单扇推拉门 不可见孔洞 自然土壤 坑 槽 夯 实 土 壤 可 见 孔 洞 墙 内 双 扇推 拉 门 双 扇 门 标 高 符 号(单 位 m) 轴 线 与附加轴 线 污水池 木材 单 扇 门 玻璃 楼梯首层 标 准层 顶层 表 2-2 常用电气图用图型符 号 国标 序号 图形符 号 名称及说明 备注 06-19-03 06-19-06 双绕组变压器 三绕组变压器 11-15-01 11-15-02 11-15-04 11-15-05 11-15-06 11-15-07 1 (1)屏、台、箱、柜一般符号 (2)电力或电力-照明配电箱 (3)照明配电箱(屏) (4)事故照明配电箱(屏) (5)多种电源配电箱(屏) (6)电源自动切换箱(屏) 画于墙外为明装 距地一般1.8m m 画于墙内为暗装 距地一般1.4m m 2 5 3 6 4 11-16-09 11-16-10 11-16-12 按钮盒 一般型及保护型 密闭型 防爆型 带指示灯型 点数应符号按钮数目 08-02-01 V 电压表 A 电流表 W 功率表 08-04-03 08-04-15 Wh -有功电能表 varh -无功电能表 11-18-19 电信插座一般符号 可用文字或符号加以区别 TP 电话;TV 电视;TX 电传;M 传声器;FM调频 08-10-01 08-10-02 (1)灯一般符号 信号灯一般符...
