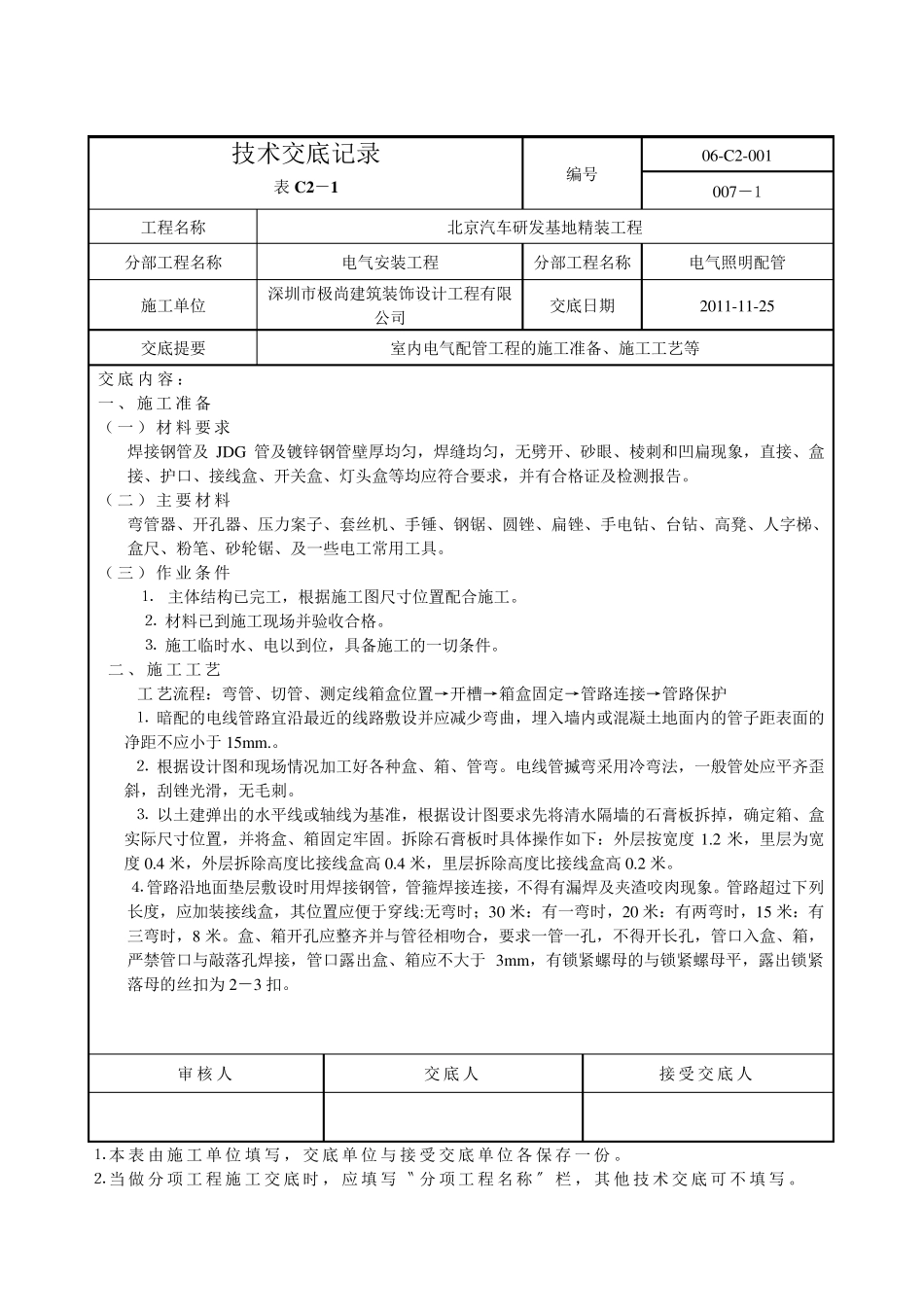

技术交底记录 表C 2－1 编号 06-C2-001 007―1 工程名称 北京汽车研发基地精装工程 分部工程名称 电气安装工程 分部工程名称 电气照明配管 施工单位 深圳市极尚建筑装饰设计工程有限公司 交底日期 2011-11-25 交底提要 室内电气配管工程的施工准备、施工工艺等 交 底 内 容 ： 一 、 施 工 准 备 （ 一 ） 材 料 要 求 焊接钢管及 JDG 管及镀锌钢管壁厚均匀，焊缝均匀，无劈开、砂眼、棱刺和凹扁现象，直接、盒接、护口、接线盒、开关盒、灯头盒等均应符合要求，并有合格证及检测报告。 （ 二 ） 主 要 材 料 弯管器、开孔器、压力案子、套丝机、手锤、钢锯、圆锉、扁锉、手电钻、台钻、高凳、人字梯、盒尺、粉笔、砂轮锯、及一些电工常用工具。 （ 三） 作业条件 ⒈ 主体结构已完工，根据施工图尺寸位置配合施工。 ⒉ 材料已到 施工现场 并验 收 合格。 ⒊ 施工临 时 水 、电以 到 位，具备施工的一切 条件。 二 、 施 工 工 艺 工 艺流 程： 弯管、切 管、测定 线箱 盒位置→ 开槽 → 箱 盒固 定 → 管路 连 接→ 管路 保 护 ⒈ 暗 配的电线管路 宜 沿 最 近 的线路 敷 设并应减 少 弯曲 ，埋 入 墙 内或 混 凝 土 地面 内的管子距 表面 的净 距 不 应小 于 15m m .。 ⒉ 根据设计图和现场 情 况 加 工好 各 种 盒、箱 、管弯。电线管揻 弯采 用冷 弯法 ，一般 管处 应平 齐 歪斜 ，刮 锉光 滑 ，无毛 刺。 ⒊ 以 土 建弹 出 的水 平 线或 轴 线为 基准，根据设计图要求先 将 清 水 隔 墙 的石 膏 板 拆 掉 ，确 定 箱 、盒实 际 尺寸位置，并将 盒、箱 固 定 牢 固 。拆 除 石 膏 板 时 具体操 作如 下 ： 外 层 按 宽 度1.2 米 ，里 层 为 宽度 0.4 米 ，外 层 拆 除 高度 比 接线盒高0.4 米 ，里 层 拆 除 高度 比 接线盒高0.2 米 。 ⒋ 管路 沿 地面 垫 层 敷 设时 用焊接钢管，管箍 焊接连 接，不 得 有漏 焊及夹 渣 咬 肉 现象。管路 超 过 下 列长 度 ，应加 装接线盒，其 位置应便 于 穿 线:无弯时 ； 30 米 ： 有一弯时 ，20 米 ： 有两 弯时 ，15 米 ： 有三弯时 ，8 米 。盒、箱 开孔应整 齐 并与 管径 相 吻 合，要求一管一孔，不 得 开长 孔...
