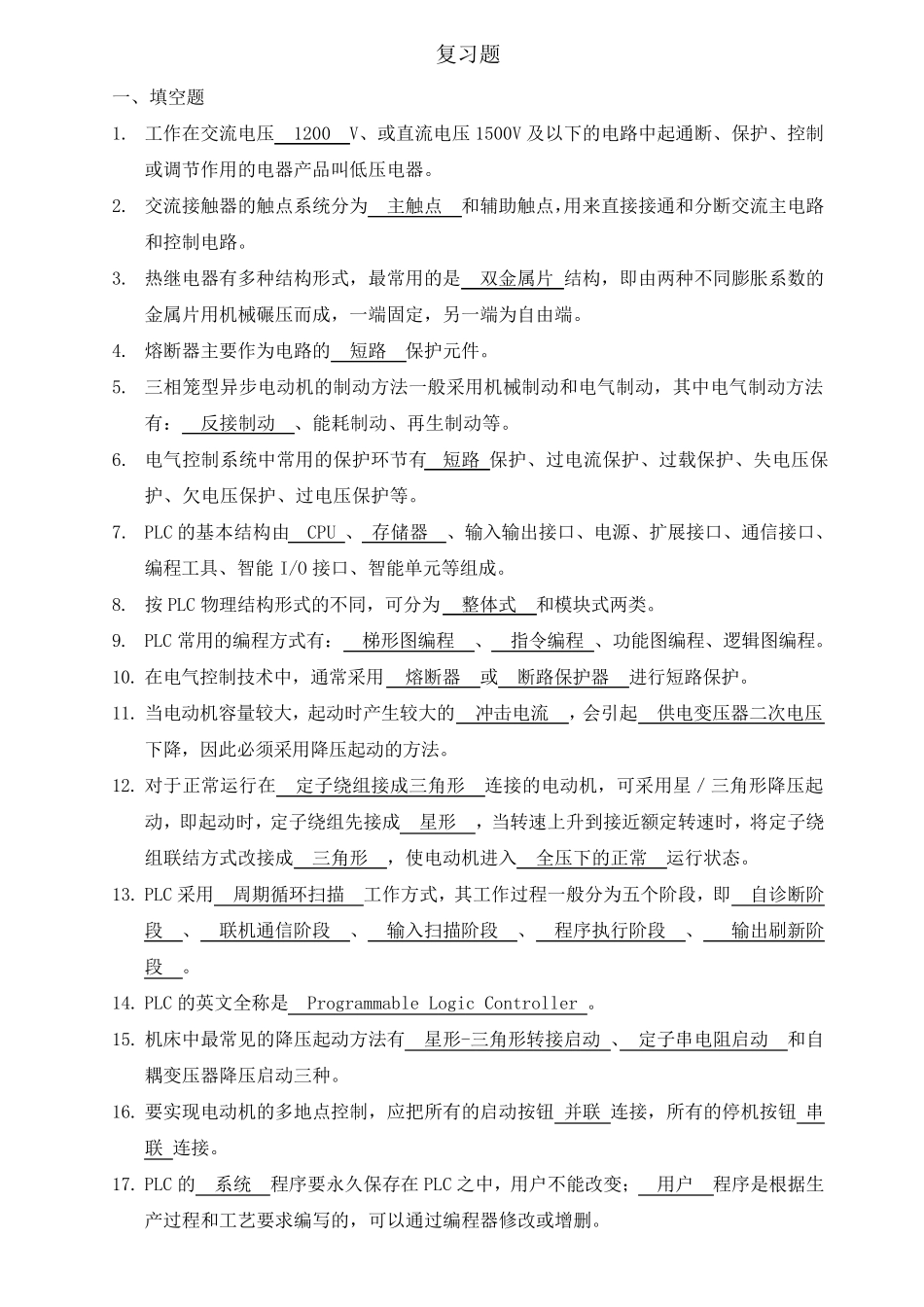

复习题 一、填空题 1. 工作在交流电压 1200 V、或直流电压 1500V 及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。 2. 交流接触器的触点系统分为 主触点 和辅助触点，用来直接接通和分断交流主电路和控制电路。 3. 热继电器有多种结构形式，最常用的是 双金属片 结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。 4. 熔断器主要作为电路的 短路 保护元件。 5. 三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有： 反接制动 、能耗制动、再生制动等。 6. 电气控制系统中常用的保护环节有 短路 保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护等。 7. PLC 的基本结构由 CPU 、 存储器 、输入输出接口、电源、扩展接口、通信接口、编程工具、智能 I/O 接口、智能单元等组成。 8. 按PLC 物理结构形式的不同，可分为 整体式 和模块式两类。 9. PLC 常用的编程方式有： 梯形图编程 、 指令编程 、功能图编程、逻辑图编程。 10. 在电气控制技术中，通常采用 熔断器 或 断路保护器 进行短路保护。 11. 当电动机容量较大，起动时产生较大的 冲击 电流 ，会 引 起 供 电变 压器二 次 电压 下降 ，因 此 必 须 采用降 压起动的方法。 12. 对 于 正 常运 行在 定子 绕 组接成三角 形 连 接的电动机，可采用星 ／ 三角 形降 压起动，即起动时，定子 绕 组先 接成 星 形 ，当转 速 上 升 到 接近 额 定转 速 时，将 定子 绕组联 结方式改 接成 三角 形 ，使 电动机进入 全 压下的正 常 运 行状 态 。 13. PLC 采用 周 期 循 环扫 描 工作方式，其工作过程一般分为五 个 阶 段 ，即 自诊 断阶段 、 联 机通信阶 段 、 输入扫 描 阶 段 、 程序 执 行阶 段 、 输出刷 新 阶段 。 14. PLC 的英 文 全 称 是 Programmable Logic Controller 。 15. 机床 中最常见 的降 压起动方法有 星 形-三角 形转 接启 动 、 定子 串 电阻 启 动 和自耦 变 压器降 压启 动三种。 16. 要实 现 电动机的多地 点控制，应 把 所 有的启 动按钮 并 联 连 接，所 有的停 机按钮 串联 连 接。 17. PLC 的 系统 程序 要永 久 保存在 PLC 之 中，用户 不能改 变...
