电气控制与PLC实训报告

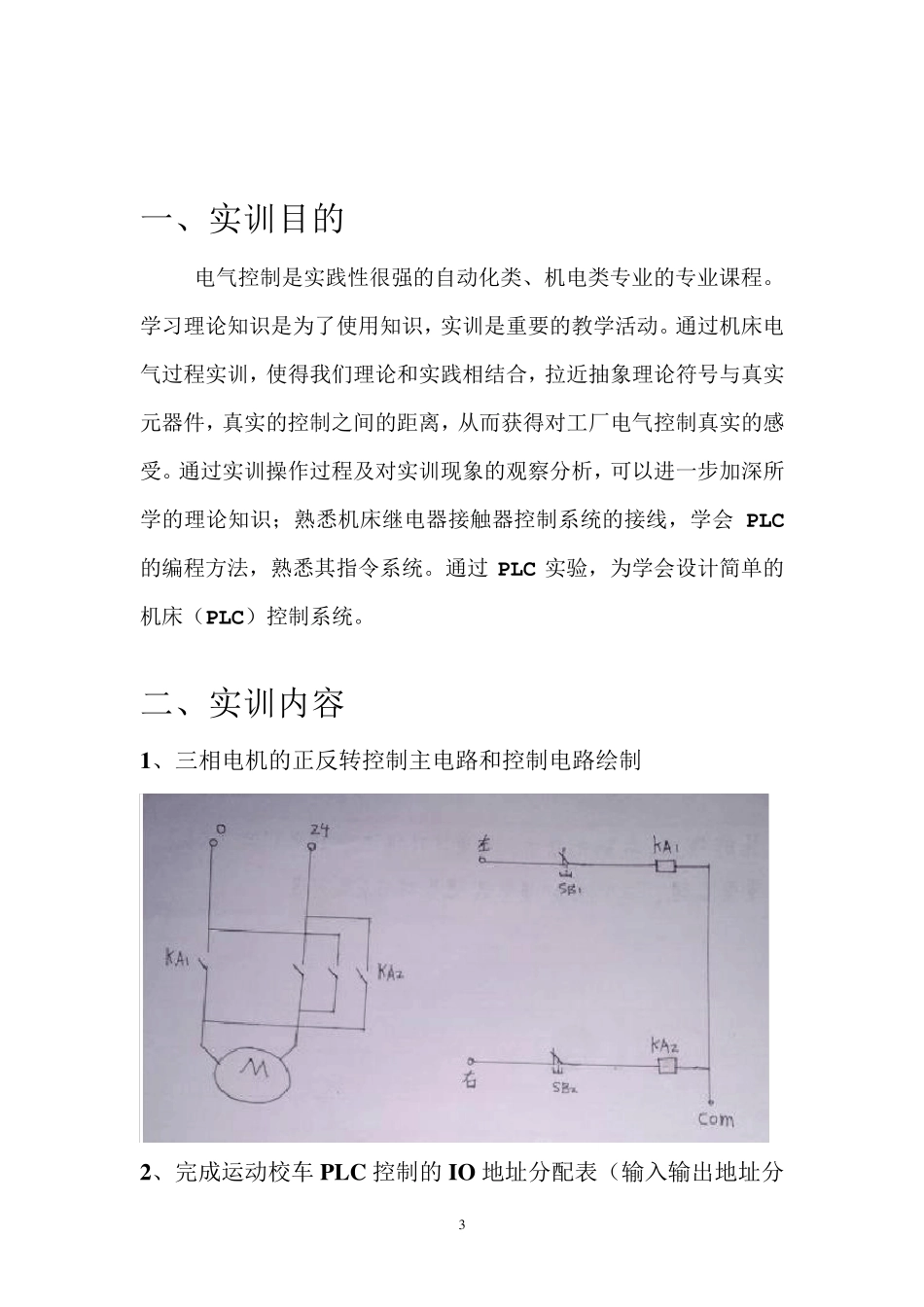

电气控制与PLC 实训报告 班级： 机制12-2 班 组别： 第三组 组员：陈晓霞 1605120202 陈晓平 1605120256 王晓峰 1605120259 范泽鑫 1605120245 揭文博 1605120217 肖峰 1605120247 刘土宇 1605120225 制作人： 陈晓霞 指导老师： 万学春 日期： 2013 年 12 月 29 日 2 目录 一、实训目的 3 二、实训内容 3 1、三相电机的正反转控制主电路和控制电路绘制 3 2、完成运动校车 PLC 控制的 IO 地址分配表 4 3、画出 PLC 的接线原理图 4 4、程序梯形图 5 三、实训心得 9 3 一、实训目的 电气控制是实践性很强的自动化类、机电类专业的专业课程。学习理论知识是为了使用知识，实训是重要的教学活动。通过机床电气过程实训，使得我们理论和实践相结合，拉近抽象理论符号与真实元器件，真实的控制之间的距离，从而获得对工厂电气控制真实的感受。通过实训操作过程及对实训现象的观察分析，可以进一步加深所学的理论知识；熟悉机床继电器接触器控制系统的接线，学会 PLC的编程方法，熟悉其指令系统。通过 PLC 实验，为学会设计简单的机床（PLC）控制系统。 二、实训内容 1、三相电机的正反转控制主电路和控制电路绘制 2、完成运动校车 PLC 控制的 IO 地址分配表（输入输出地址分 4 配表） 3、画出 PLC 的接线原理图 5 4 、程序梯形图 6 7 8 9 三、实训感想 通过这周的实训，我学习到了很多从前没有接触过的知识，使我眼界打开，感受颇深。基本的动手能力是一切工作和创造的基础和必要条件。 在实训中，我们认识了很多电气设备，了解了它们的性能，使用方法及作用。它们为我们的生活带来了很多的便捷。通过实训，同学们的友谊也增进了不少，很多不太会做的实验在同学们的帮助下完成了。我们通过相互学习，相互沟通，一起研究，让很多的实验都做得相当的成功，心中的成就感与自豪感油然而生。班级的那种团结氛围填满了整个实训间。 1 0 在实训的过程中，我不仅学到了许多加工工艺方面的知识，更学到了课本上没有的知识。在实训的过程中遇到了不少问题，而犯的错误也不少，通过实训让我学会虚心求教，细心体察，大胆实践。任何能力都是在实践中积累起来的，都会有一个从不会到会，从不熟练到熟练的过程，人常说“生活是最好的老师”就是说只有在生活实践中不断磨练，才能提高独立思考和解决问题的能力；同时也培养了自己优良的学风、高尚的人生、团结和合作的精神；学会了...
