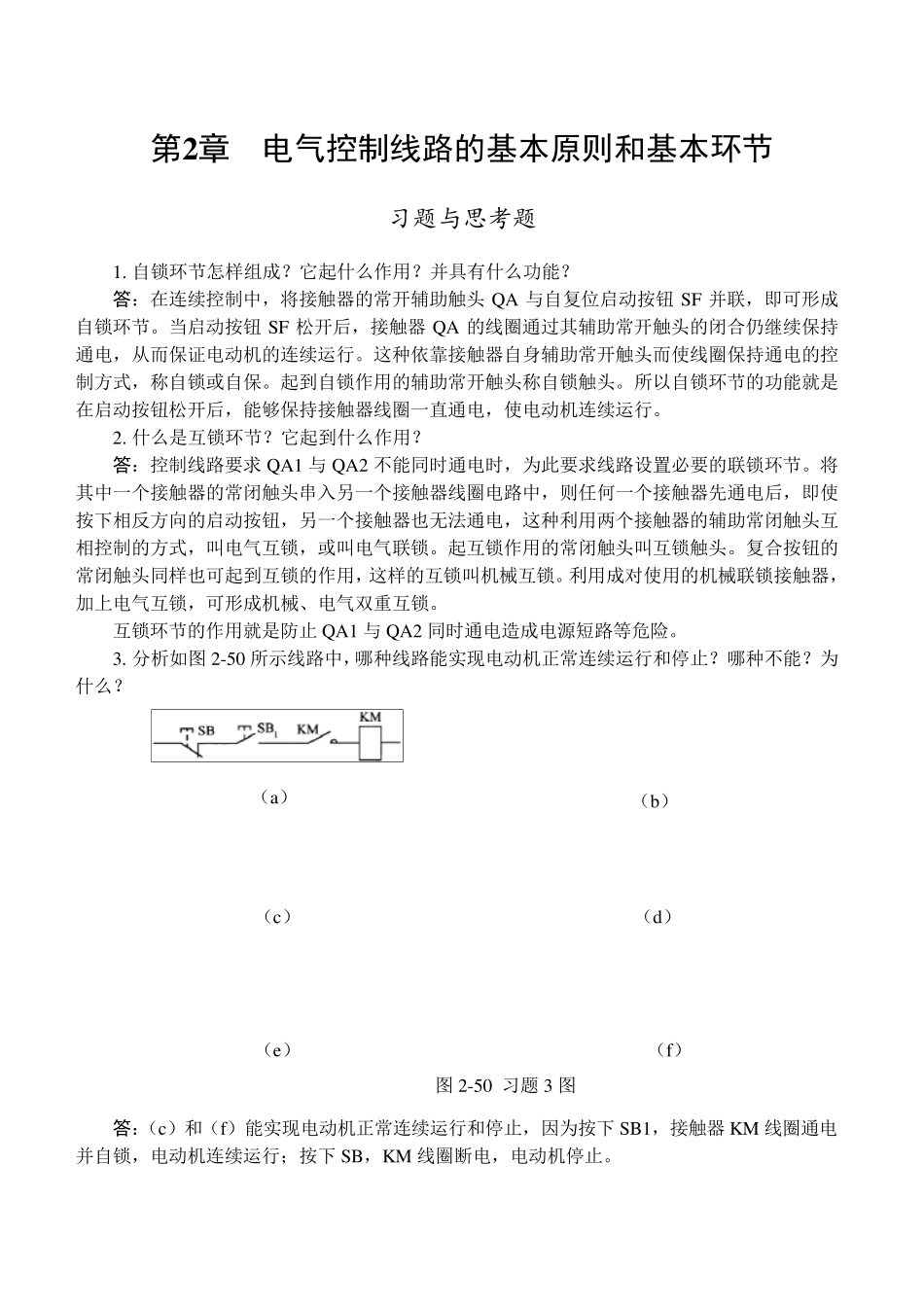

第2 章 电气控制线路的基本原则和基本环节 习题与思考题 1. 自锁环节怎样组成？它起什么作用？并具有什么功能？ 答：在连续控制中，将接触器的常开辅助触头QA 与自复位启动按钮SF 并联，即可形成自锁环节。当启动按钮SF 松开后，接触器QA 的线圈通过其辅助常开触头的闭合仍继续保持通电，从而保证电动机的连续运行。这种依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁或自保。起到自锁作用的辅助常开触头称自锁触头。所以自锁环节的功能就是在启动按钮松开后，能够保持接触器线圈一直通电，使电动机连续运行。 2. 什么是互锁环节？它起到什么作用？ 答：控制线路要求QA1 与QA2 不能同时通电时，为此要求线路设置必要的联锁环节。将其中一个接触器的常闭触头串入另一个接触器线圈电路中，则任何一个接触器先通电后，即使按下相反方向的启动按钮，另一个接触器也无法通电，这种利用两个接触器的辅助常闭触头互相控制的方式，叫电气互锁，或叫电气联锁。起互锁作用的常闭触头叫互锁触头。复合按钮的常闭触头同样也可起到互锁的作用，这样的互锁叫机械互锁。利用成对使用的机械联锁接触器，加上电气互锁，可形成机械、电气双重互锁。 互锁环节的作用就是防止 QA1 与QA2 同时通电造成电源短路等危险。 3. 分析如图 2-50 所示线路中，哪种线路能实现电动机正常连续运行和停止？哪种不能？为什么？ 答：（c）和（f）能实现电动机正常连续运行和停止，因为按下SB1，接触器KM 线圈通电并自锁，电动机连续运行；按下SB，KM 线圈断电，电动机停止。 图 2-50 习题 3 图 （a） （b） （c） （d） （e） （f） 其他则不能，因为图（a）接触器KM 线圈不能得电，故不能启动；图（b）能启动连续运行，但不能切断接触器线圈供电，即不能停止；图（d）会引起电源短路；图（e）线圈不能保持连续通电。（图中，SB1 为启动按钮开关，SB 为停止按钮开关。） 4. 试采用按钮、刀开关、接触器和中间继电器，画出异步电动机点动、连续运行的混合控制电路。 答：设计的控制电路图见答案图5 所示。图中，SF3 为点动按钮开关；SF2 为连续运行启动按钮开关；SF1 为连续运行停止按钮开关。 5. 试设计用按钮和接触器控制异步电动机的启动、停止，用组合开关选择电动机旋转方向的控制线路（包括主电路、控制回路和必要的保护环节）。 答：设计的控制电路图见答案图6 所示。图中，SF2 为正转启动组合按钮开关；S...
