电气控制与PLC应用_第5、8章习题与思考题参考解答VIP专享

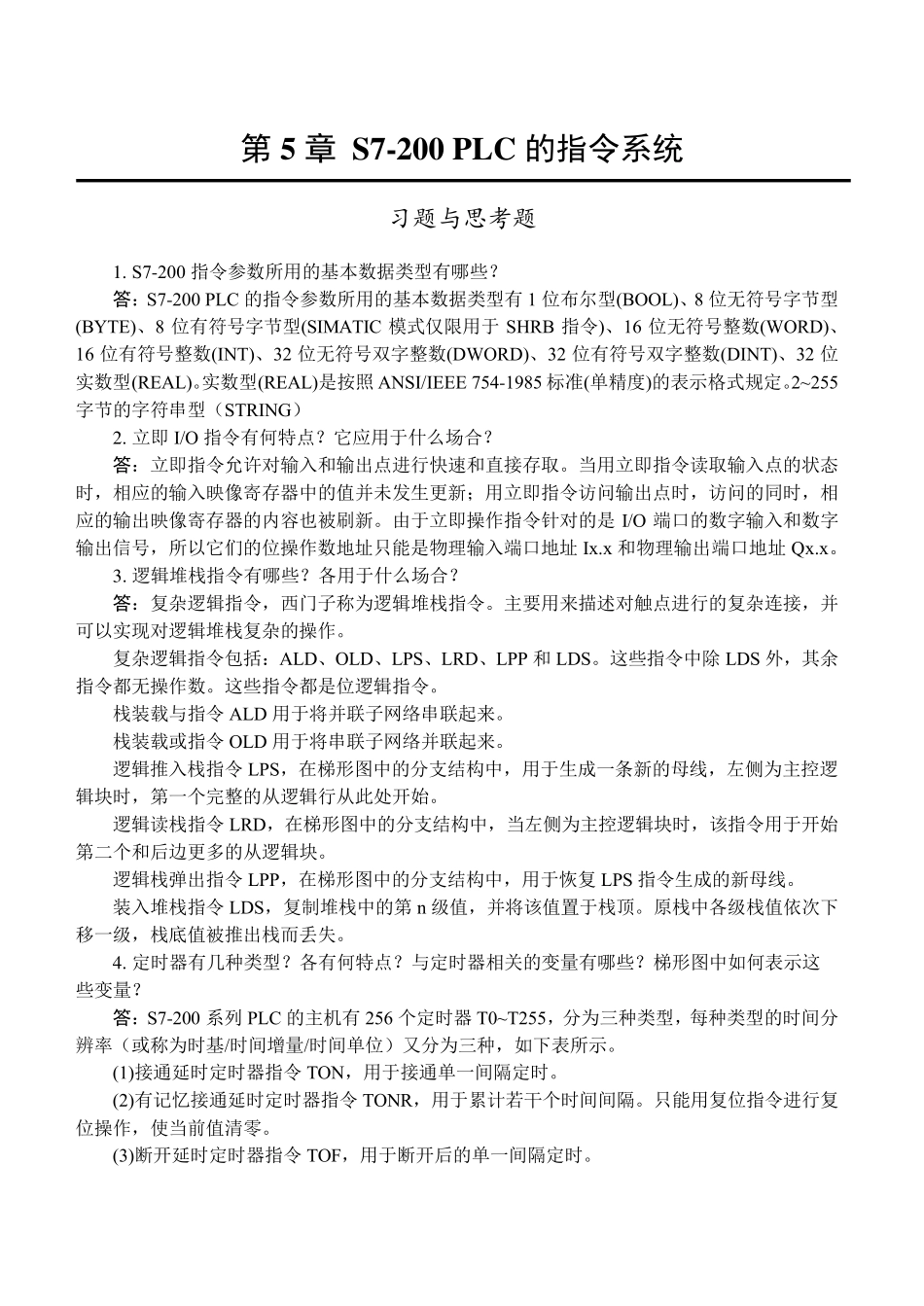

第5 章 S7-200 PLC 的指令系统 习题与思考题 1 . S7-200 指令参数所用的基本数据类型有哪些？ 答：S7-200 PLC 的指令参数所用的基本数据类型有1 位布尔型(BOOL)、8 位无符号字节型(BYTE)、8 位有符号字节型(SIMATIC 模式仅限用于 SHRB 指令)、16 位无符号整数(WORD)、16 位有符号整数(INT)、32 位无符号双字整数(DWORD)、32 位有符号双字整数(DINT)、32 位实数型(REAL)。实数型(REAL)是按照 ANSI/IEEE 754-1985 标准(单精度)的表示格式规定。2~255字节的字符串型（STRING） 2 . 立即 I/O 指令有何特点？它应用于什么场合？ 答：立即指令允许对输入和输出点进行快速和直接存取。当用立即指令读取输入点的状态时，相应的输入映像寄存器中的值并未发生更新；用立即指令访问输出点时，访问的同时，相应的输出映像寄存器的内容也被刷新。由于立即操作指令针对的是 I/O 端口的数字输入和数字输出信号，所以它们的位操作数地址只能是物理输入端口地址 Ix.x 和物理输出端口地址 Qx.x。 3 . 逻辑堆栈指令有哪些？各用于什么场合？ 答：复杂逻辑指令，西门子称为逻辑堆栈指令。主要用来描述对触点进行的复杂连接，并可以实现对逻辑堆栈复杂的操作。 复杂逻辑指令包括：ALD、OLD、LPS、LRD、LPP 和 LDS。这些指令中除 LDS 外，其余指令都无操作数。这些指令都是位逻辑指令。 栈装载与指令ALD 用于将并联子网络串联起来。 栈装载或指令OLD 用于将串联子网络并联起来。 逻辑推入栈指令LPS，在梯形图中的分支结构中，用于生成一条新的母线，左侧为主控逻辑块时，第一个完整的从逻辑行从此处开始。 逻辑读栈指令LRD，在梯形图中的分支结构中，当左侧为主控逻辑块时，该指令用于开始第二个和后边更多的从逻辑块。 逻辑栈弹出指令LPP，在梯形图中的分支结构中，用于恢复 LPS 指令生成的新母线。 装入堆栈指令LDS，复制堆栈中的第 n 级值，并将该值置于栈顶。原栈中各级栈值依次下移一级，栈底值被推出栈而丢失。 4 . 定时器有几种类型？各有何特点？与定时器相关的变量有哪些？梯形图中如何表示这些变量？ 答：S7-200 系列 PLC 的主机有256 个定时器 T0~T255，分为三种类型，每种类型的时间分辨率（或称为时基/时间增量/时间单位）又分为三种，如下表所示。 (1)接通延时定时器指令TON，用于接通单一间隔定时。 (2)有记忆接通延时定时器指令TONR，用于累计若干个时间间隔。只能用复位指令进行...
