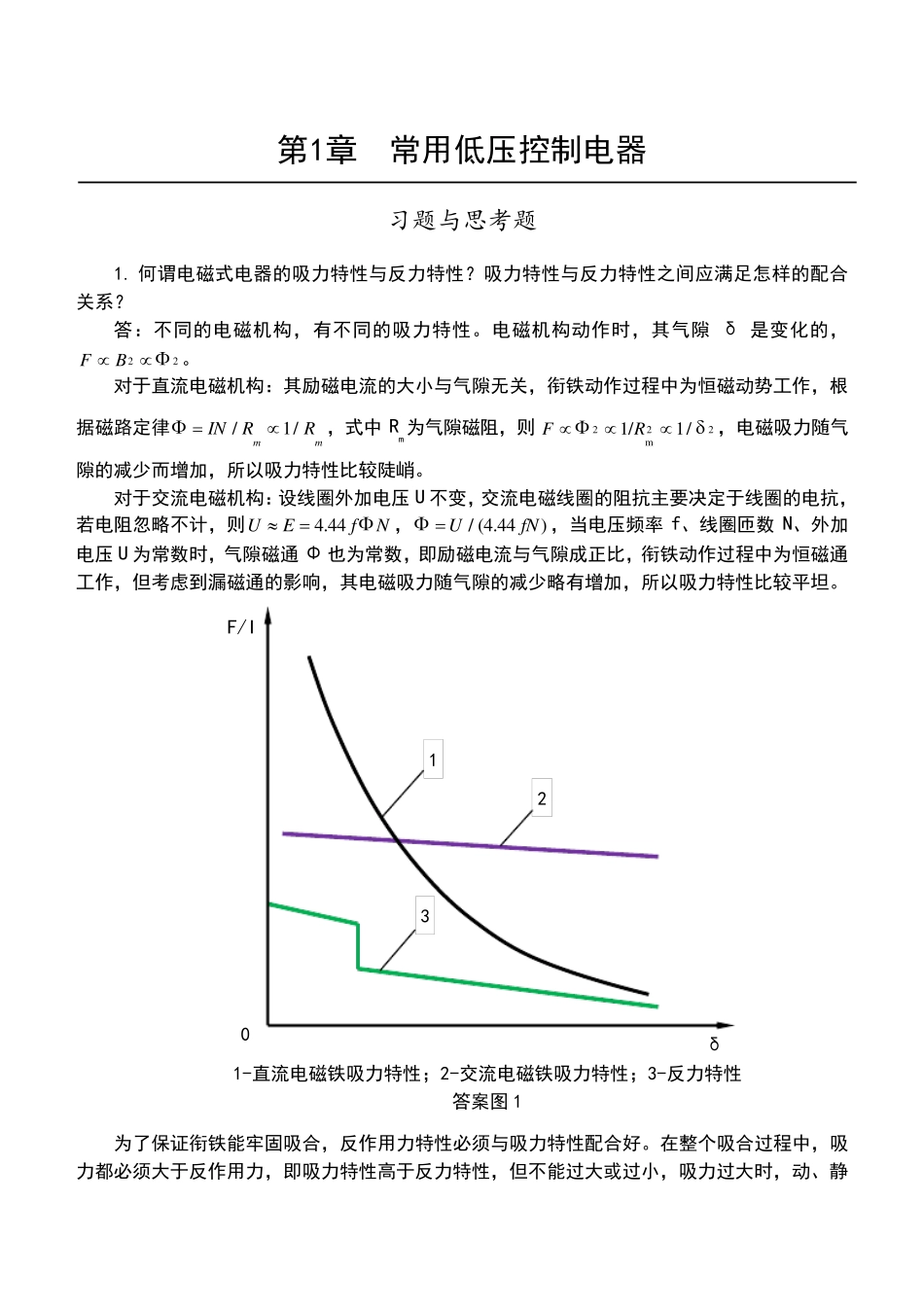

第1章 常用低压控制电器 习题与思考题 1. 何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？ 答：不同的电磁机构，有不同的吸力特性。电磁机构动作时，其气隙δ是变化的，22FB。 对于直流电磁机构：其励磁电流的大小与气隙无关，衔铁动作过程中为恒磁动势工作，根据磁路定律 /1/mmINRR ，式中Rm为气隙磁阻，则 222m1/1/FR，电磁吸力随气隙的减少而增加，所以吸力特性比较陡峭。 对于交流电磁机构：设线圈外加电压U 不变，交流电磁线圈的阻抗主要决定于线圈的电抗，若电阻忽略不计，则 4.44UEfN，/ (4.44)UfN ，当电压频率f、线圈匝数N、外加电压U 为常数时，气隙磁通Φ 也为常数，即励磁电流与气隙成正比，衔铁动作过程中为恒磁通工作，但考虑到漏磁通的影响，其电磁吸力随气隙的减少略有增加，所以吸力特性比较平坦。 为了保证衔铁能牢固吸合，反作用力特性必须与吸力特性配合好。在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静1-直流电磁铁吸力特性；2-交流电磁铁吸力特性；3-反力特性 答案图 1 F/I δ 0 1 2 3 触 头 接 触 时 以 及 衔 铁 与 铁 心 接 触 时 的 冲 击 力 也 大 ， 会 使 触 头 和 衔 铁 发 生 弹 跳 ， 导 致 触 头 的 熔 焊或 烧 毁 ， 影 响 电 器 的 机 械 寿 命 ； 吸 力 过 小 时 ， 会 使 衔 铁 运 动 速 度 降 低 ， 难 以 满 足 高 操 作 频 率 的要 求 。 因 此 ， 吸 力 特 性 与 反 力 特 性 必 须 配 合 得 当 ， 才 有 助 于 电 器 性 能 的 改 善 。 在 实 际 应 用 中 ，可 调 整 反 力 弹 簧 或 触 头 初 压 力 以 改 变 反 力 特 性 ， 使 之 与 吸 力 特 性 有 良 好 配 合 ， 参 见 答 案 图 1 所示 。 2. 单 相 交 流 电 磁 机 构 为 什 么 要 设 置 短 路 环 ？ 它 的 作 用 是 什 么 ？ 三 相 交 流 电 磁 铁 要 否 装 设短 路 环 ？ 答 ： 由 于 单 相 交 流 接 触 器 铁 心 的 磁 通 是 交 变 的 ， 故 当 磁 通 过 零 时 ， 电 磁 吸 力 也 为 零 ， 吸 合后 的 衔 铁 在 反 ...
