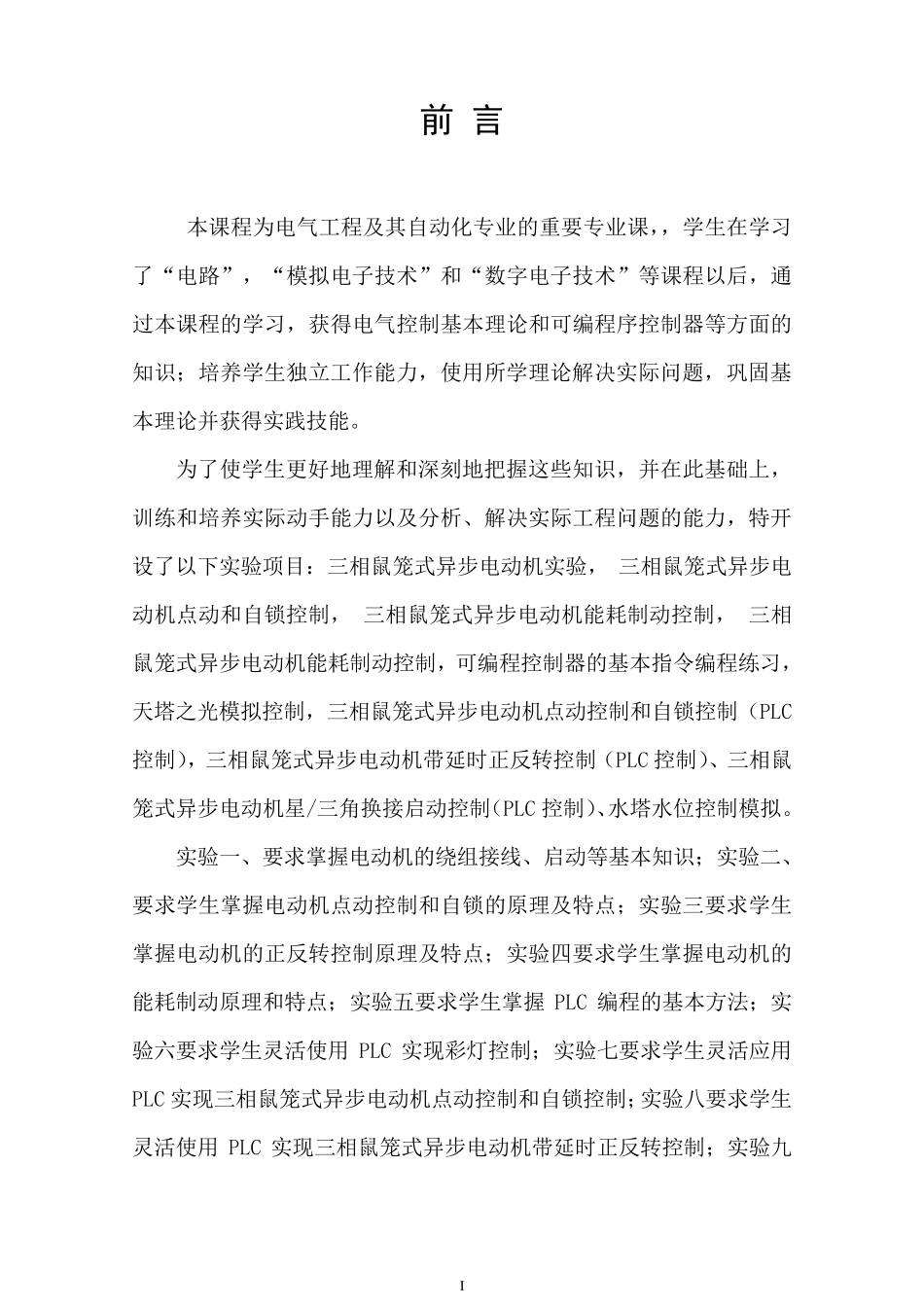

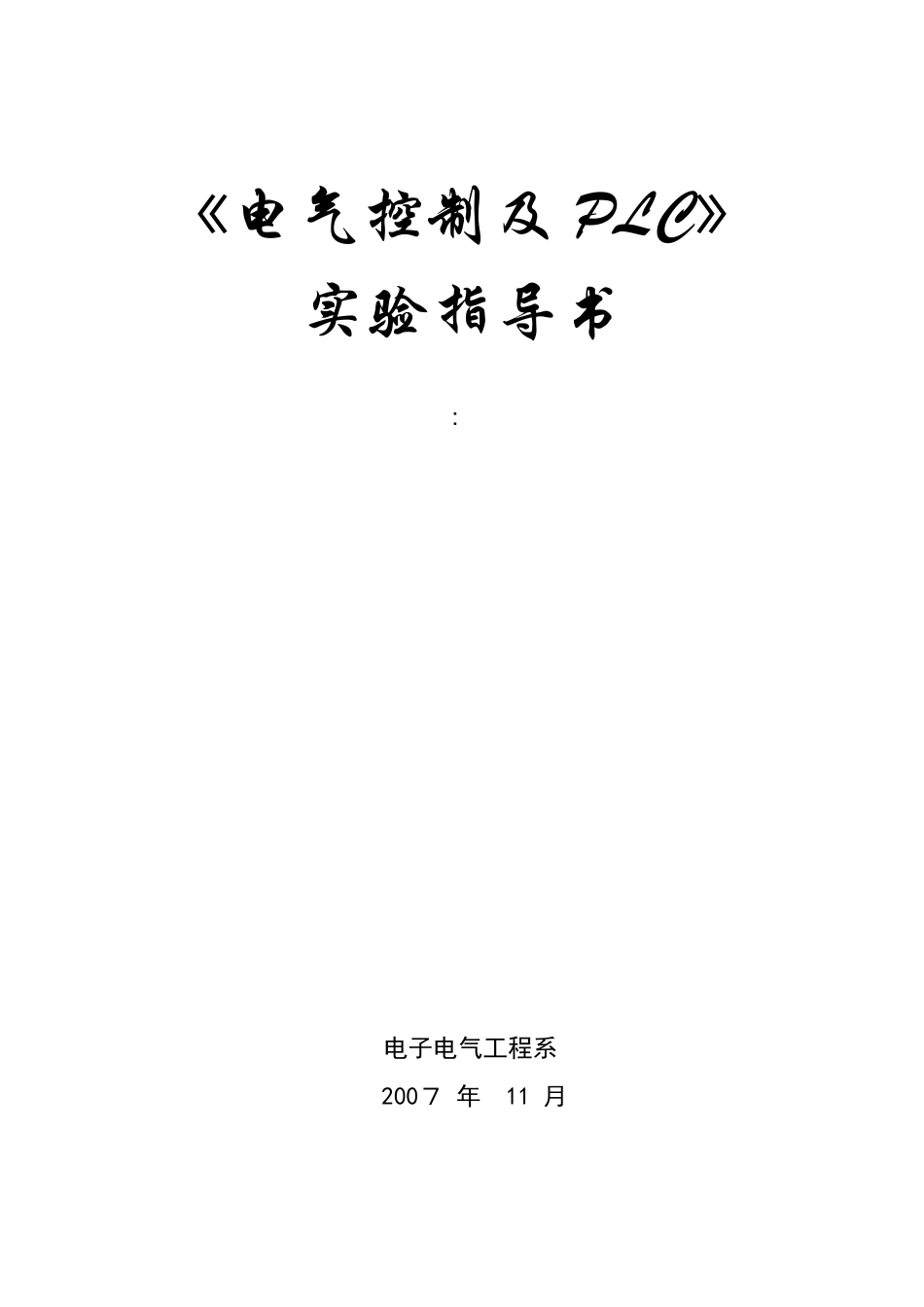

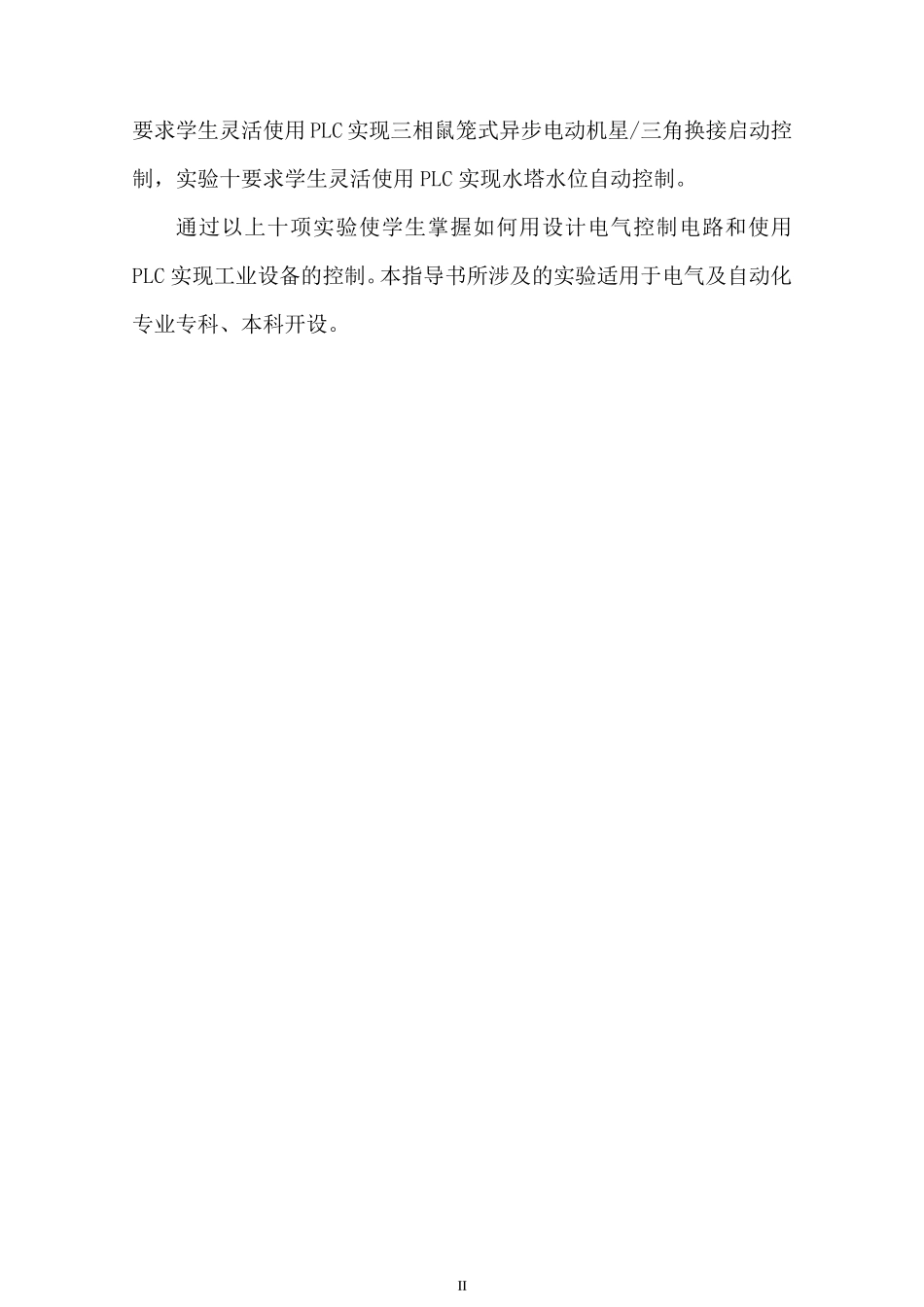

《 电 气 控 制 及 PLC》 实 验 指 导 书 ***: *** 电 子 电 气 工 程 系 200７ 年 11 月 I 前 言 本课程为电气工程及其自动化专业的重要专业课，，学生在学习了“电路”，“模拟电子技术”和“数字电子技术”等课程以后，通过本课程的学习，获得电气控制基本理论和可编程序控制器等方面的知识；培养学生独立工作能力，使用所学理论解决实际问题，巩固基本理论并获得实践技能。 为了使学生更好地理解和深刻地把握这些知识，并在此基础上，训练和培养实际动手能力以及分析、解决实际工程问题的能力，特开设了以下实验项目：三相鼠笼式异步电动机实验， 三相鼠笼式异步电动机点动和自锁控制， 三相鼠笼式异步电动机能耗制动控制， 三相鼠笼式异步电动机能耗制动控制，可编程控制器的基本指令编程练习，天塔之光模拟控制，三相鼠笼式异步电动机点动控制和自锁控制（PLC控制），三相鼠笼式异步电动机带延时正反转控制（PLC 控制）、三相鼠笼式异步电动机星/三角换接启动控制（PLC 控制）、水塔水位控制模拟。 实验一、要求掌握电动机的绕组接线、启动等基本知识；实验二、要求学生掌握电动机点动控制和自锁的原理及特点；实验三要求学生掌握电动机的正反转控制原理及特点；实验四要求学生掌握电动机的能耗制动原理和特点；实验五要求学生掌握 PLC 编程的基本方法；实验六要求学生灵活使用 PLC 实现彩灯控制；实验七要求学生灵活应用PLC 实现三相鼠笼式异步电动机点动控制和自锁控制；实验八要求学生灵活使用 PLC 实现三相鼠笼式异步电动机带延时正反转控制；实验九 II 要求学生灵活使用PLC 实现三相鼠笼式异步电动机星/三角换接启动控制，实验十要求学生灵活使用PLC 实现水塔水位自动控制。 通过以上十项实验使学生掌握如何用设计电气控制电路和使用PLC 实现工业设备的控制。本指导书所涉及的实验适用于电气及自动化专业专科、本科开设。 目 录 实验一 三相鼠笼式异步电动机实验 ................... 1 实验二 三相鼠笼式异步电动机点动和自锁控制 ......... 4 实验三 三相鼠笼式异步电动机正反转控制 ............. 6 实验四 三相鼠笼式异步电动机能耗制动控制 ........... 8 实验五 可编程控制器的基本指令编程练习 ............ 10 实验六 天塔之光模拟控制 .......................... 13 实验七 三相鼠笼式异步电动机点动控制和自锁控制 ..... 17 实验八 三相鼠...
