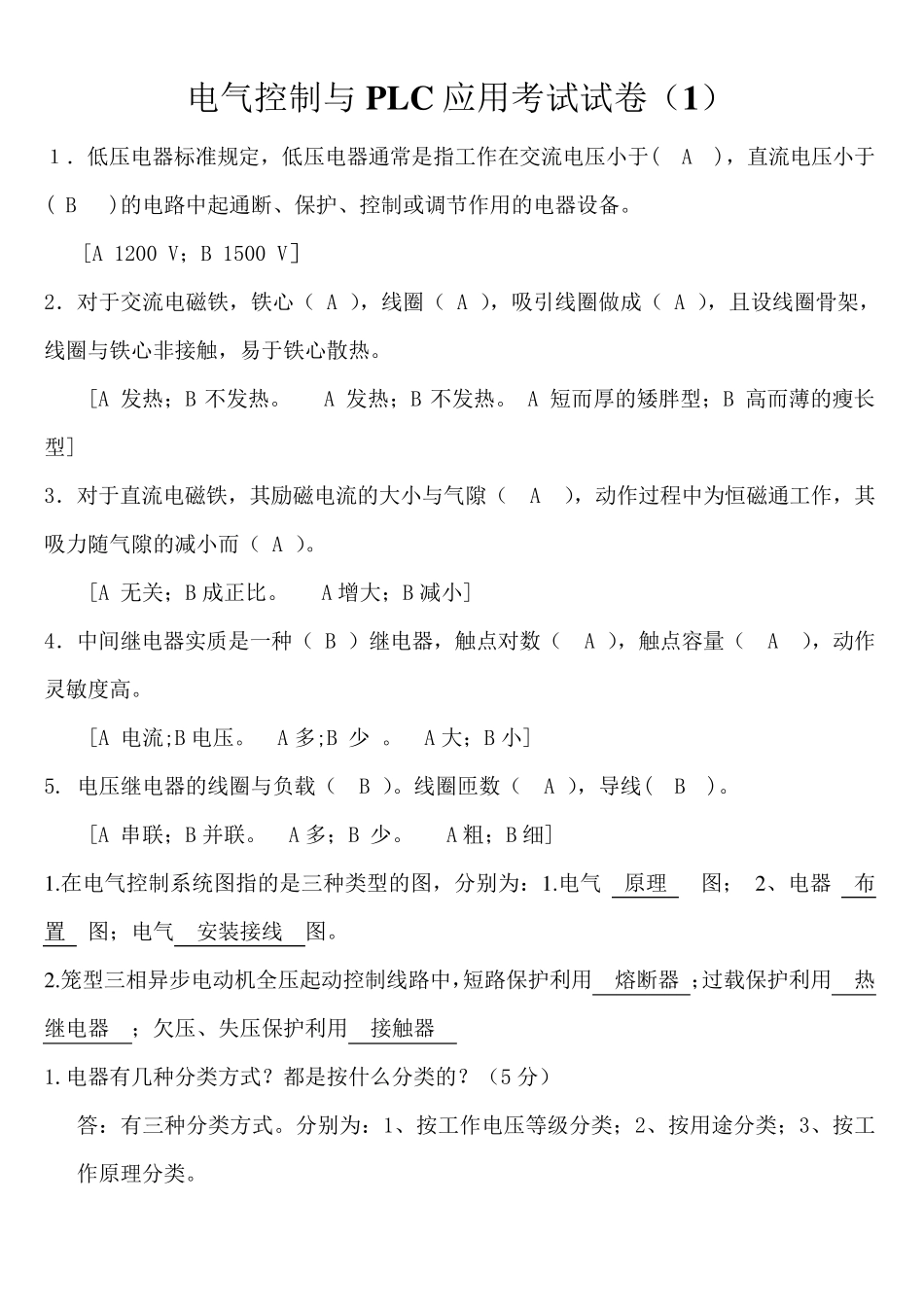

电气控制与PLC 应用考试试卷（1） １．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。 [A 1200 V；B 1500 V］ 2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。 [A 发热；B 不发热。 A 发热；B 不发热。 A 短而厚的矮胖型；B 高而薄的瘦长型] 3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（ A ）。 [A 无关；B 成正比。 A 增大；B 减小] 4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（ A ），动作灵敏度高。 [A 电流;B 电压。 A 多;B 少 。 A 大；B 小] 5. 电压继电器的线圈与负载（ B ）。线圈匝数（ A ），导线( B )。 [A 串联；B 并联。 A 多；B 少。 A 粗；B 细] 1 .在电气控制系统图指的是三种类型的图，分别为：1 .电气 原理 图； 2 、电器 布置 图；电气 安装接线 图。 2 .笼型三相异步电动机全压起动控制线路中，短路保护利用 熔断器 ；过载保护利用 热继电器 ；欠压、失压保护利用 接触器 1.电器有几种分类方式？都是按什么分类的？（5 分） 答：有三种分类方式。分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。 2. 断路器（也叫自动开关）它同时具有那些保护作用？（6 分） 答：具有欠压 ; 过载 ; 短路 等保护作用。 3.FX 系列有几条基本指令？几条辑运算指令？（3 分） 答：基本指令LD（取）、 LDI（取反）、 OUT （输出） 4.FX 系列有几条逻辑运算指令？（6 分） 答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、 ORI （“或非”）、ANB （块“与”）、ORB （块“或”） 电气控制与PLC 应用考试试卷（2） 一、填空题： 1、三相异步电动机机主要由 定子 和 转子 组成。 2、执行指令“SUB K50 K10 D1”后，D1 数据寄存器的操作数是 40 。 3、在 PLC 的面板上，POWER 指示灯亮表示电源正常状态、RUN 指示灯亮表示运行状态。 BATTY 指示灯亮表示：内部电源耗尽 PROGE 亮表示：程序运行错误。 4、K2M0 组成 8 位字元件，最低位是 M0 ，最高位是 M7 。 5、在变址寄存器中，当V0=14，Z0=10 时，D6V0 是 D20 ...
