电气控制柜元件安装配线作业指导书

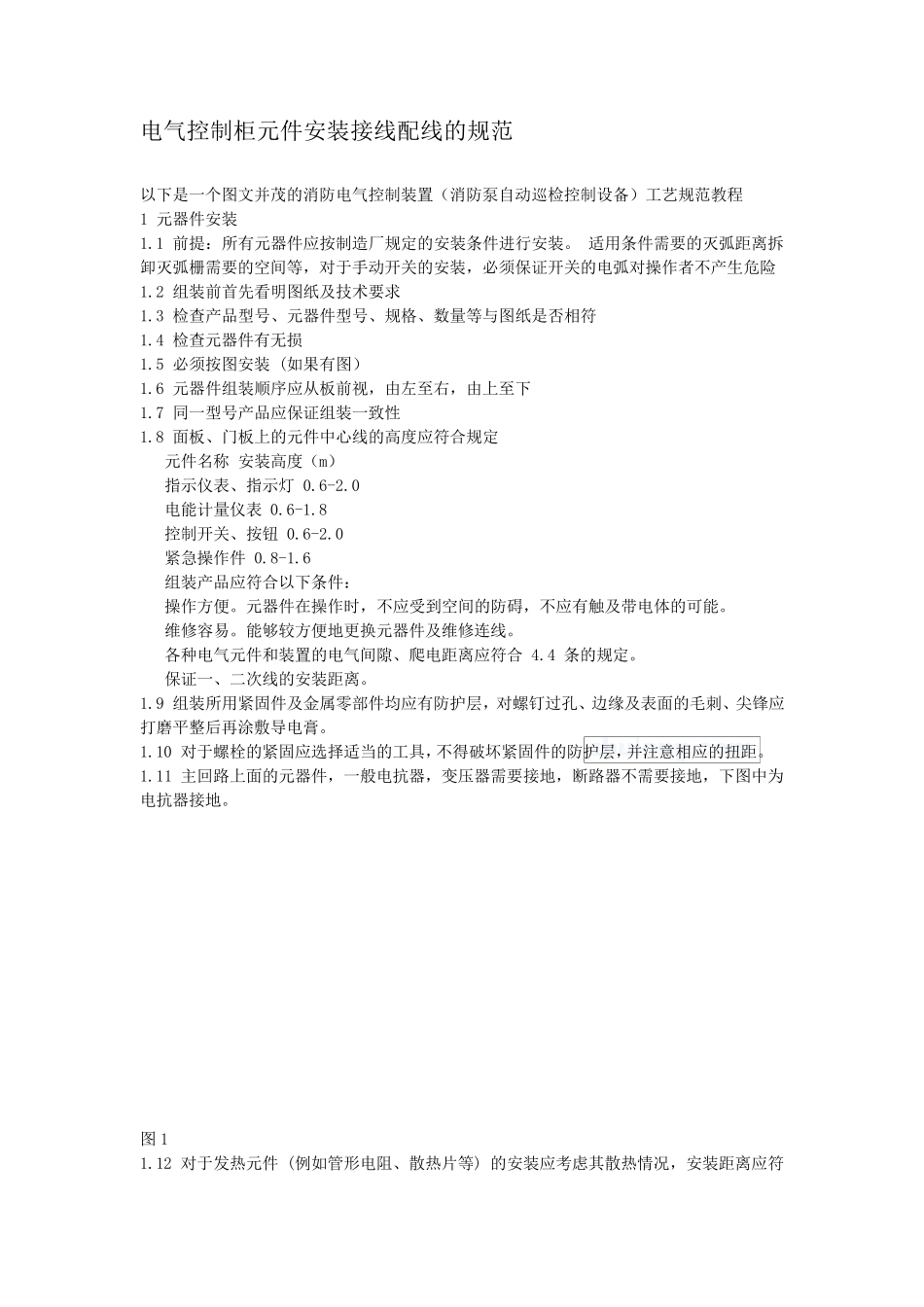

电气控制柜元件安装配线作业指导书_第1页
1/21

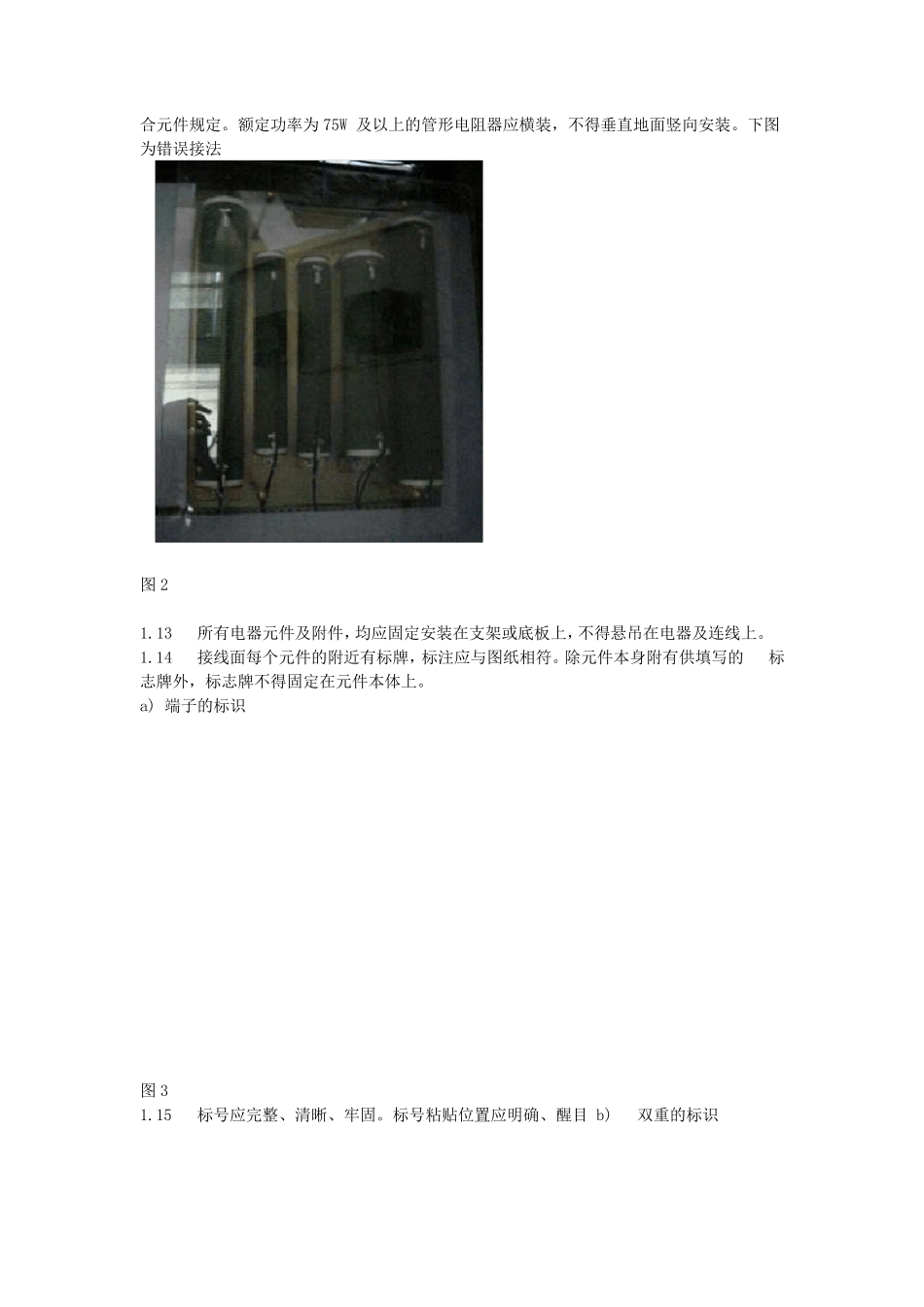

电气控制柜元件安装配线作业指导书_第2页
2/21
电气控制柜元件安装配线作业指导书_第3页
3/21
电气控制柜元件安装接线配线的规范 以下是一个图文并茂的消防电气控制装置(消防泵自动巡检控制设备)工艺规范教程 1 元器件安装 1.1 前提:所有元器件应按制造厂规定的安装条件进行安装。 适用条件需要的灭弧距离拆卸灭弧栅需要的空间等,对于手动开关的安装,必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符 1.4 检查元器件有无损 1.5 必须按图安装 (如果有图) 1.6 元器件组装顺序应从板前视,由左至右,由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称 安装高度(m) 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件 0.8-1.6 组装产品应符合以下条件: 操作方便。元器件在操作时,不应受到空间的防碍,不应有触及带电体的可能。 维修容易。能够 较 方便地 更 换 元器件及维修连 线。 各 种 电气元件和 装置的电气间隙 、爬 电距离应符合 4.4 条的规定。 保证一、二 次 线的安装距离。 1.9 组装所用紧固 件及金 属 零 部 件均 应有防护 层 ,对螺 钉 过 孔 、边 缘 及表面的毛 刺 、尖 锋 应打 磨 平 整 后 再 涂 敷 导 电膏 。 1.10 对于螺 栓 的紧固 应选 择 适当 的工具 ,不得 破 坏 紧固 件的防护 层 ,并注 意 相应的扭 距。 1.11 主 回 路 上面的元器件,一般 电抗 器,变 压 器需要接地 ,断 路 器不需要接地 ,下图中为电抗 器接地 。 图1 1.12 对于发 热 元件 (例 如管 形 电阻 、散 热 片 等) 的安装应考 虑 其 散 热 情 况 ,安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装,不得垂直地面竖向安装。下图为错误接法 图2 1.13 所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。 1.14 接线面每个元件的附近有标牌,标注应与图纸相符。除元件本身附有供填写的 标志牌外,标志牌不得固定在元件本体上。 a) 端子的标识 图3 1.15 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目 b) 双重的标识 图4 1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致, c) 门上的器件 图5 ...
