电气施工图常用符号

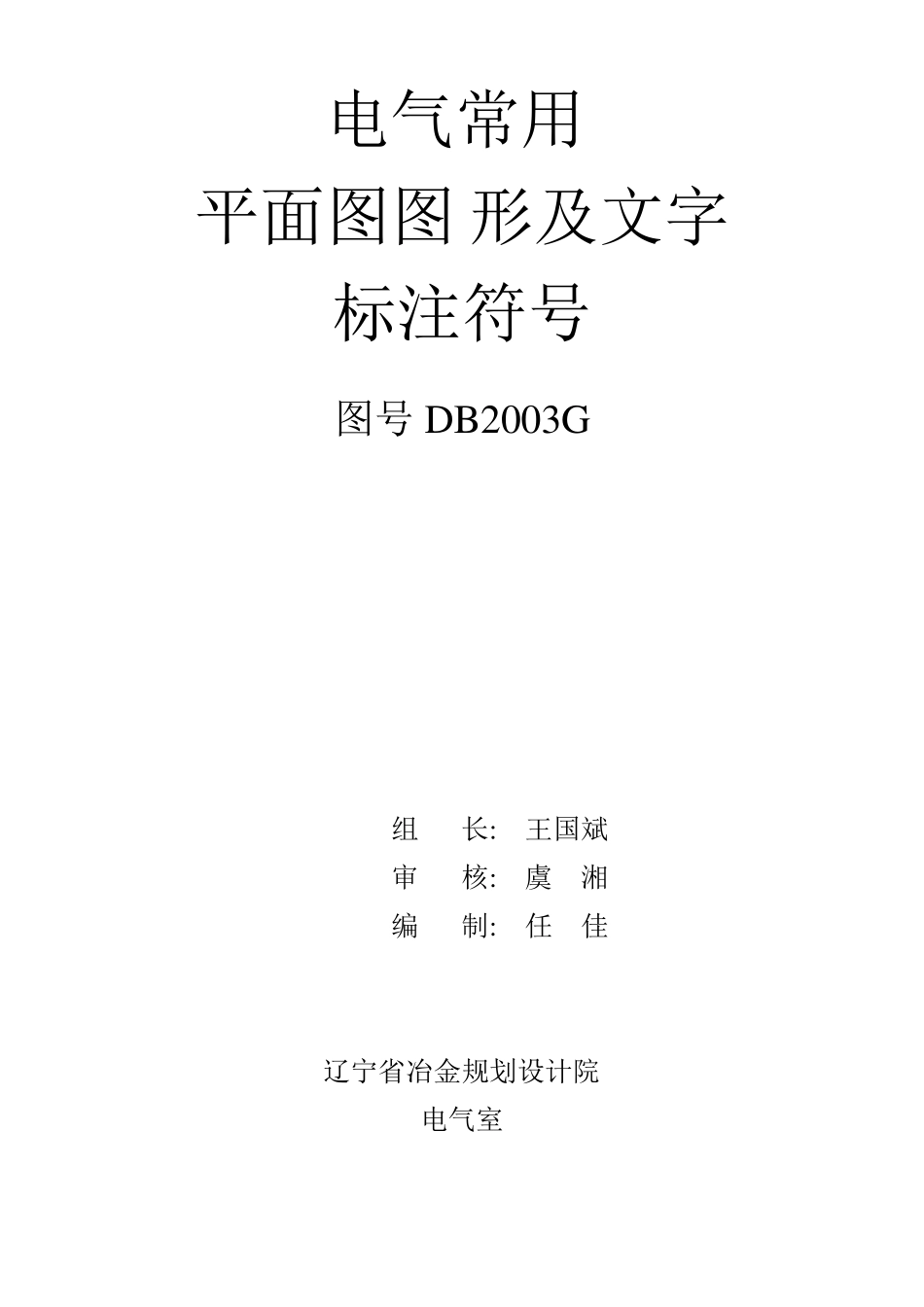

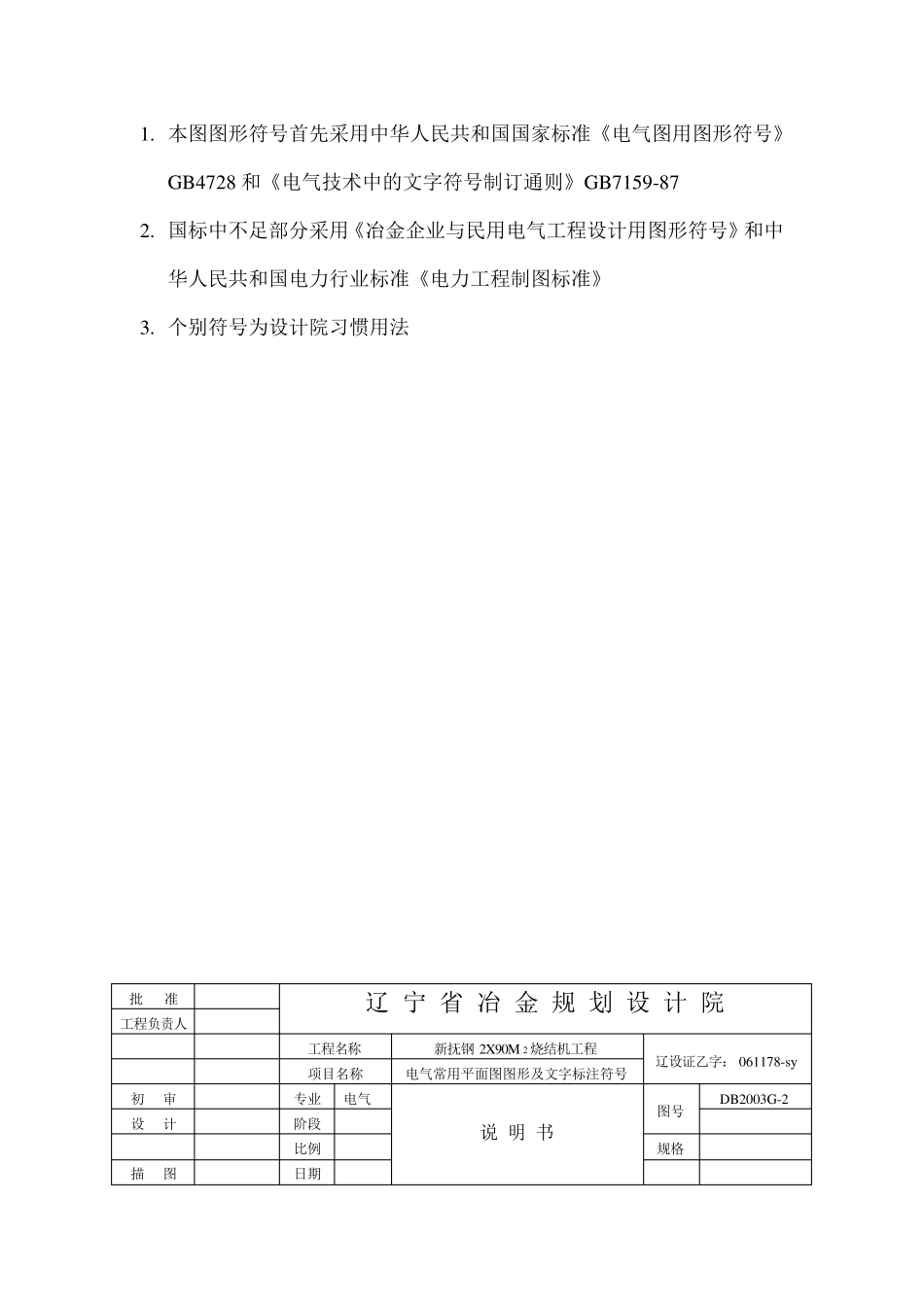

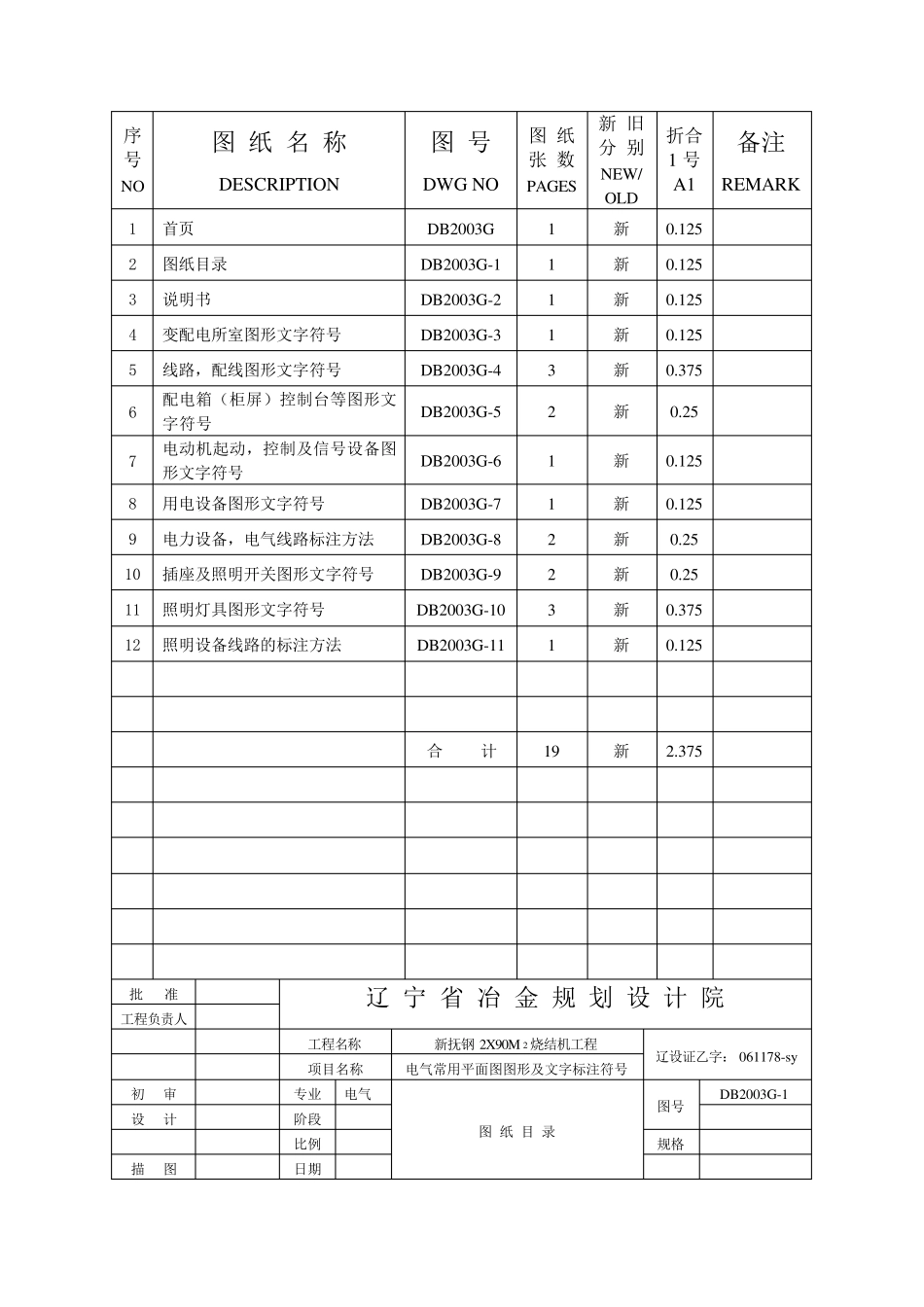

电气常用 平面图图形及文字 标注符号 图号DB2003G 组 长: 王国斌 审 核: 虞 湘 编 制: 任 佳 辽宁省冶金规划设计院 电气室 序号NO 图 纸 名 称DESCRIPTION 图 号DWG NO 图 纸张 数PAGES 新 旧分 别NEW/OLD 折合1 号A1 备注REMARK 1 首页 DB2003G 1 新 0.125 2 图纸目录 DB2003G-1 1 新 0.125 3 说明书 DB2003G-2 1 新 0.125 4 变配电所室图形文字符号 DB2003G-3 1 新 0.125 5 线路，配线图形文字符号 DB2003G-4 3 新 0.375 6 配电箱（柜屏）控制台等图形文字符号 DB2003G-5 2 新 0.25 7 电动机起动，控制及信号设备图形文字符号 DB2003G-6 1 新 0.125 8 用电设备图形文字符号 DB2003G-7 1 新 0.125 9 电力设备，电气线路标注方法 DB2003G-8 2 新 0.25 10 插座及照明开关图形文字符号 DB2003G-9 2 新 0.25 11 照明灯具图形文字符号 DB2003G-10 3 新 0.375 12 照明设备线路的标注方法 DB2003G-11 1 新 0.125 合 计 19 新 2.375 批 准 辽 宁 省 冶 金 规 划 设 计 院 工程负责人 工程名称 新抚钢2X90M 2 烧结机工程 辽设证乙字：061178-sy 项目名称 电气常用平面图图形及文字标注符号 初 审 专业 电气 图 纸 目 录 图号 DB2003G-1 设 计 阶段 比例 规格 描 图 日期 1. 本图图形符号首先采用中华人民共和国国家标准《电气图用图形符号》GB4728 和《电气技术中的文字符号制订通则》GB7159-87 2. 国标中不足部分采用《冶金企业与民用电气工程设计用图形符号》和中华人民共和国电力行业标准《电力工程制图标准》 3. 个别符号为设计院习惯用法 批 准 辽 宁 省 冶 金 规 划 设 计 院 工程负责人 工程名称 新抚钢 2X90M 2 烧结机工程 辽设证乙字： 061178-sy 项目名称 电气常用平面图图形及文字标注符号 初 审 专业 电气 说 明 书 图号 DB2003G-2 设 计 阶段 比例 规格 描 图 日期 序号 名 称 文字符号 图 形 符 号 备注 1.变 配 电 所 室 1.1 车间变电所 WS 1.2 高压配电室 HDR 1.3 低压配电室 LDR 1.4 变压器室 TR 1.5 主控制室 CCR 1.6 控制室 （或变配电所的值班室） CR 批 准 辽 宁 省 冶 金 规 划 设 计 院 工程负责人 工程名称 新抚钢2X90M 2 烧结机工程 辽设证乙字：061178-sy 项目名称...
