电气检修规程电厂

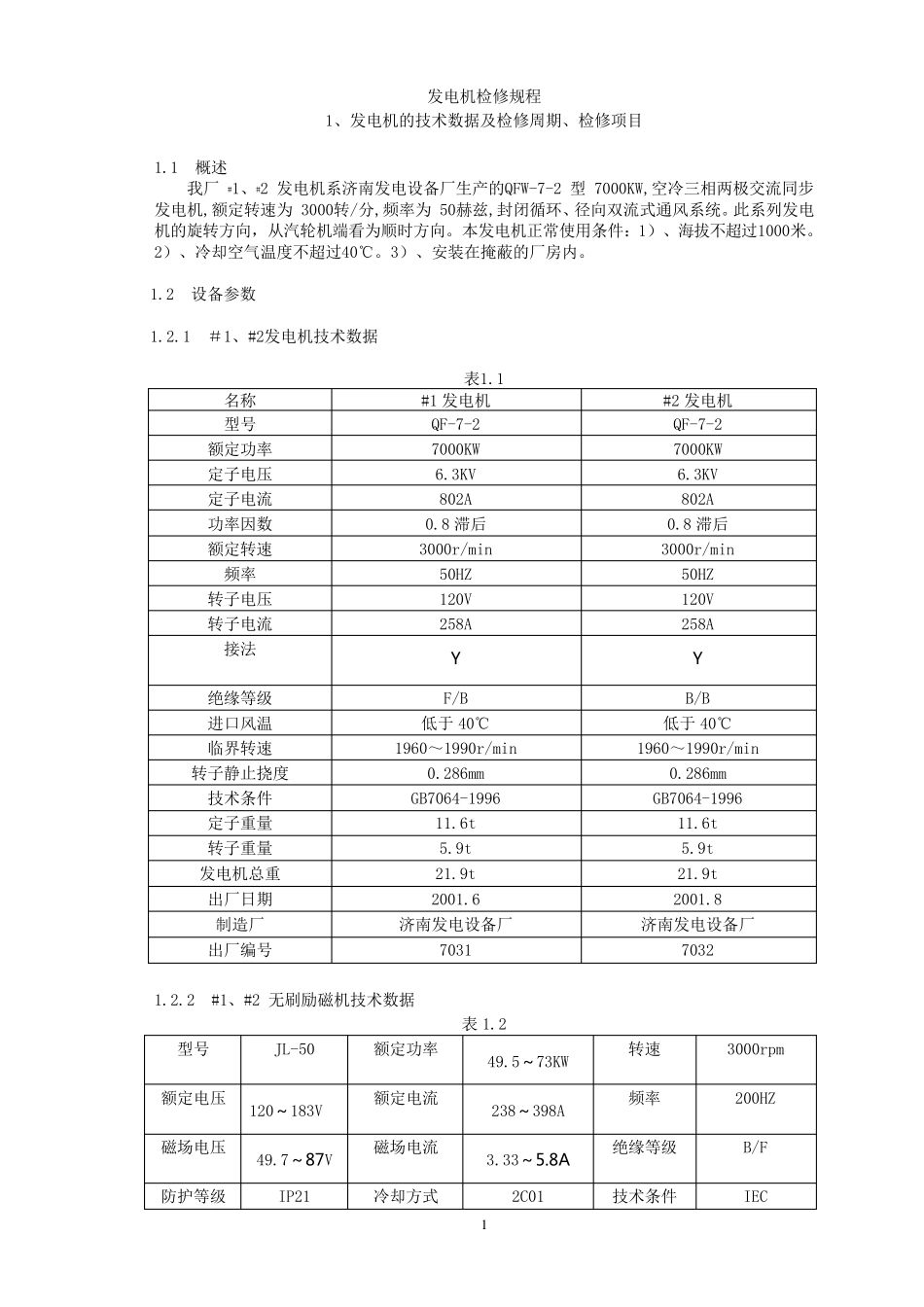

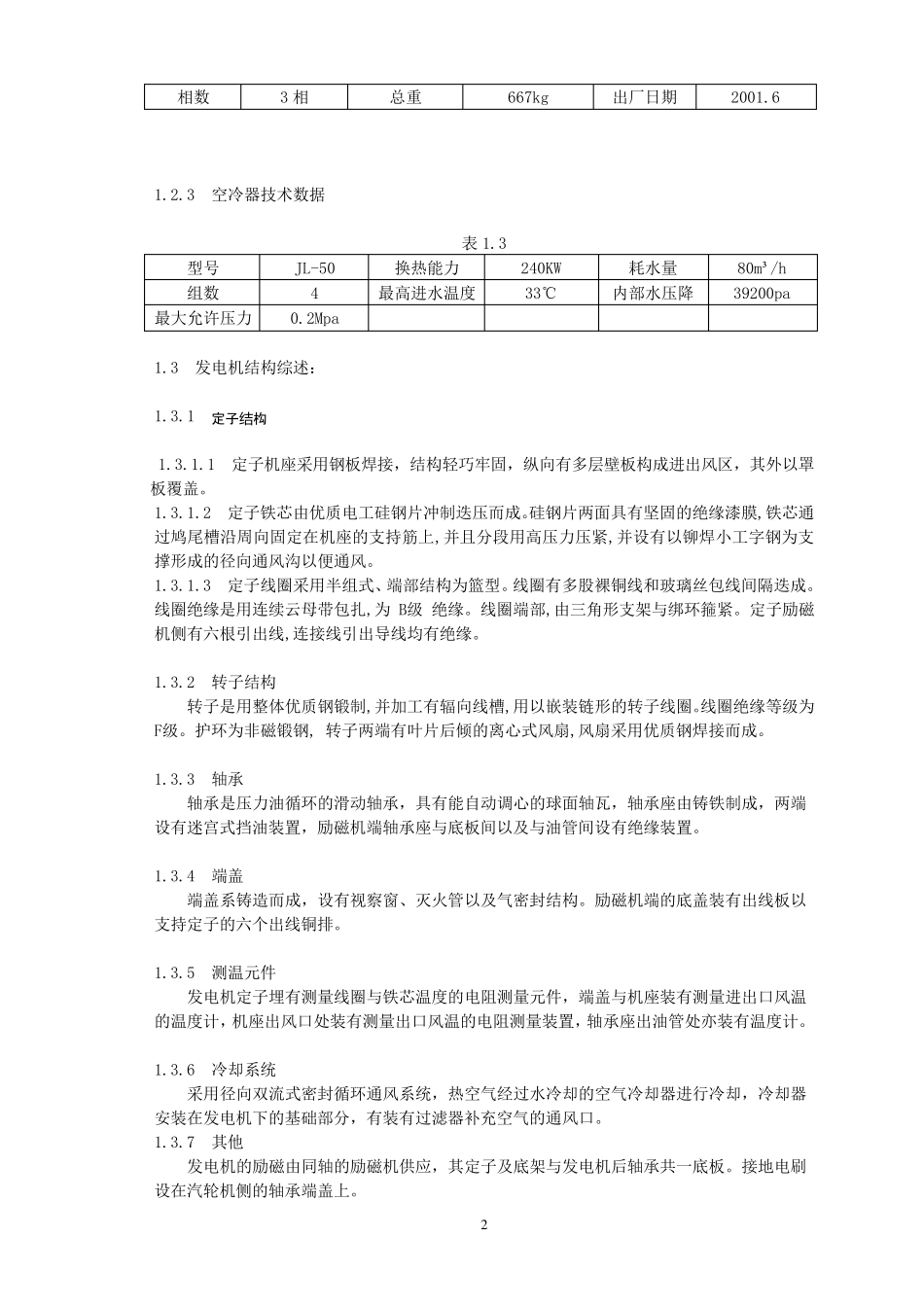

1 发电机检修规程 1、发电机的技术数据及检修周期、检修项目 1.1 概述 我厂 #1、#2 发电机系济南发电设备厂生产的QFW-7-2 型 7000KW,空冷三相两极交流同步发电机,额定转速为 3000转/分,频率为 50赫兹,封闭循环、径向双流式通风系统。此系列发电机的旋转方向，从汽轮机端看为顺时方向。本发电机正常使用条件：1）、海拔不超过1000米。2）、冷却空气温度不超过40℃。3）、安装在掩蔽的厂房内。 1.2 设备参数 1.2.1 ＃1、#2发电机技术数据 表1.1 名称 #1 发电机 #2 发电机 型号 QF-7-2 QF-7-2 额定功率 7000KW 7000KW 定子电压 6.3KV 6.3KV 定子电流 802A 802A 功率因数 0.8 滞后 0.8 滞后 额定转速 3000r/min 3000r/min 频率 50HZ 50HZ 转子电压 120V 120V 转子电流 258A 258A 接法 Y Y 绝缘等级 F/B B/B 进口风温 低于 40℃ 低于 40℃ 临界转速 1960～1990r/min 1960～1990r/min 转子静止挠度 0.286mm 0.286mm 技术条件 GB7064-1996 GB7064-1996 定子重量 11.6t 11.6t 转子重量 5.9t 5.9t 发电机总重 21.9t 21.9t 出厂日期 2001.6 2001.8 制造厂 济南发电设备厂 济南发电设备厂 出厂编号 7031 7032 1.2.2 #1、#2 无刷励磁机技术数据 表 1.2 型号 JL-50 额定功率 49.5～ 73KW 转速 3000rpm 额定电压 120～ 183V 额定电流 238～ 398A 频率 200HZ 磁场电压 49.7～ 87V 磁场电流 3.33～ 5.8A 绝缘等级 B/F 防护等级 IP21 冷却方式 2C01 技术条件 IEC 2 相数 3 相 总重 667kg 出厂日期 2001.6 1.2.3 空冷器技术数据 表1.3 型号 JL-50 换热能力 240KW 耗水量 80m³/h 组数 4 最高进水温度 33℃ 内部水压降 39200pa 最大允许压力 0.2Mpa 1.3 发电机结构综述： 1.3.1 定 子 结构 1.3.1.1 定子机座采用钢板焊接，结构轻巧牢固，纵向有多层壁板构成进出风区，其外以罩板覆盖。 1.3.1.2 定子铁芯由优质电工硅钢片冲制迭压而成。硅钢片两面具有坚固的绝缘漆膜,铁芯通过鸠尾槽沿周向固定在机座的支持筋上,并且分段用高压力压紧,并设有以铆焊小工字钢为支撑形成的径向通风沟以便通风。 1.3.1.3 定子线圈采用半组式、端部结构为篮型。线圈有多股裸铜线和玻璃丝包线间隔迭成。线圈绝缘是用连续云母带包扎,为 B级 绝缘。线圈端部,由三角形支架与绑环箍紧。定子励磁机侧有六 根 引 出线,连接...
