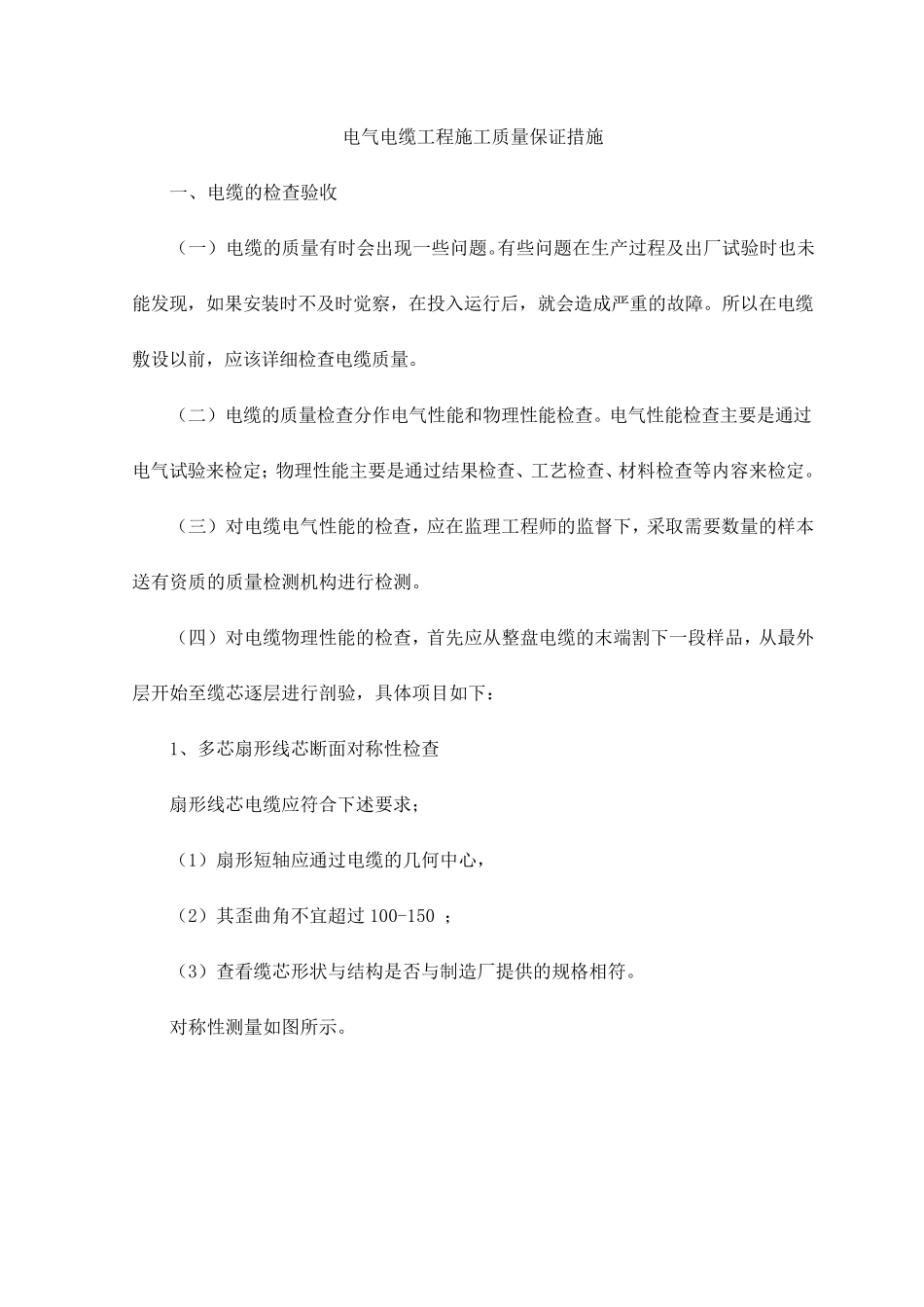

电气电缆工程施工质量保证措施 一、电缆的检查验收 （一）电缆的质量有时会出现一些问题。有些问题在生产过程及出厂试验时也未能发现，如果安装时不及时觉察，在投入运行后，就会造成严重的故障。所以在电缆敷设以前，应该详细检查电缆质量。 （二）电缆的质量检查分作电气性能和物理性能检查。电气性能检查主要是通过电气试验来检定；物理性能主要是通过结果检查、工艺检查、材料检查等内容来检定。 （三）对电缆电气性能的检查，应在监理工程师的监督下，采取需要数量的样本送有资质的质量检测机构进行检测。 （四）对电缆物理性能的检查，首先应从整盘电缆的末端割下一段样品，从最外层开始至缆芯逐层进行剖验，具体项目如下： 1、多芯扇形线芯断面对称性检查 扇形线芯电缆应符合下述要求； （1）扇形短轴应通过电缆的几何中心， （2）其歪曲角不宜超过 100-150 ； （3）查看缆芯形状与结构是否与制 造厂提 供 的规 格 相 符。 对称性测量如图 所示 。 2、电缆外护套检查 （1）外被层的检查 用游标卡尺在同一截面上相互垂直的两个方向测量其外径，取其平均值，其值应符合国家有关标称要求；同时剥外被层时，检查浸渍液应使麻绳相互粘牢，不可过稀或过浓。 （2）内衬层的检查 其检查方法同外被层。内衬层应紧贴在金属护套上粘附紧密，不应有皱褶或隆起。 3、绝缘层的检查 （1）外表检查 纸带应包缠整齐紧固，没有凹陷、皱褶、裂口、擦伤等情况；浸渍油不应有结晶和受潮现象。 （2）绝缘厚度的检查 可用千分尺直接量取其绝缘厚度，同时还应测量其外径、纸层数目，每层绝缘的 厚度、宽度及缠绕方向和包缠方式是否符合制造厂的规定。 （3）重合间隙检查 绝缘纸在不少于一个节距长度内的间隙，如不被它上一层绝缘纸遮盖住，即为一个重合间隙。电压在 6KV 及以上的电缆不允许有超过三层以上的纸带重合间隙。 4、导电线芯检查 （1）检查导电线芯时，应注意导线表面是否平整光滑，有没有倒刺、裂罅、卷转、擦伤等情况。导电线芯的表面不应有过多氧化现象。 （2）导电线芯截面积应符合电缆额定载流量、热稳定电流、允许电压降，经济电流密度等要求。 二、电缆敷设 电缆直埋敷设是沿已选定的路线挖掘沟道，然后把电缆埋在地下沟道内。因电缆直埋在地下，不需要其他设施，故施工简单，造价低，电缆散热好。一般在电缆根数较少、敷设距离较长时多用此法。 1、直埋电缆的上下方需铺不小于 100mm 厚的软土或砂层...
