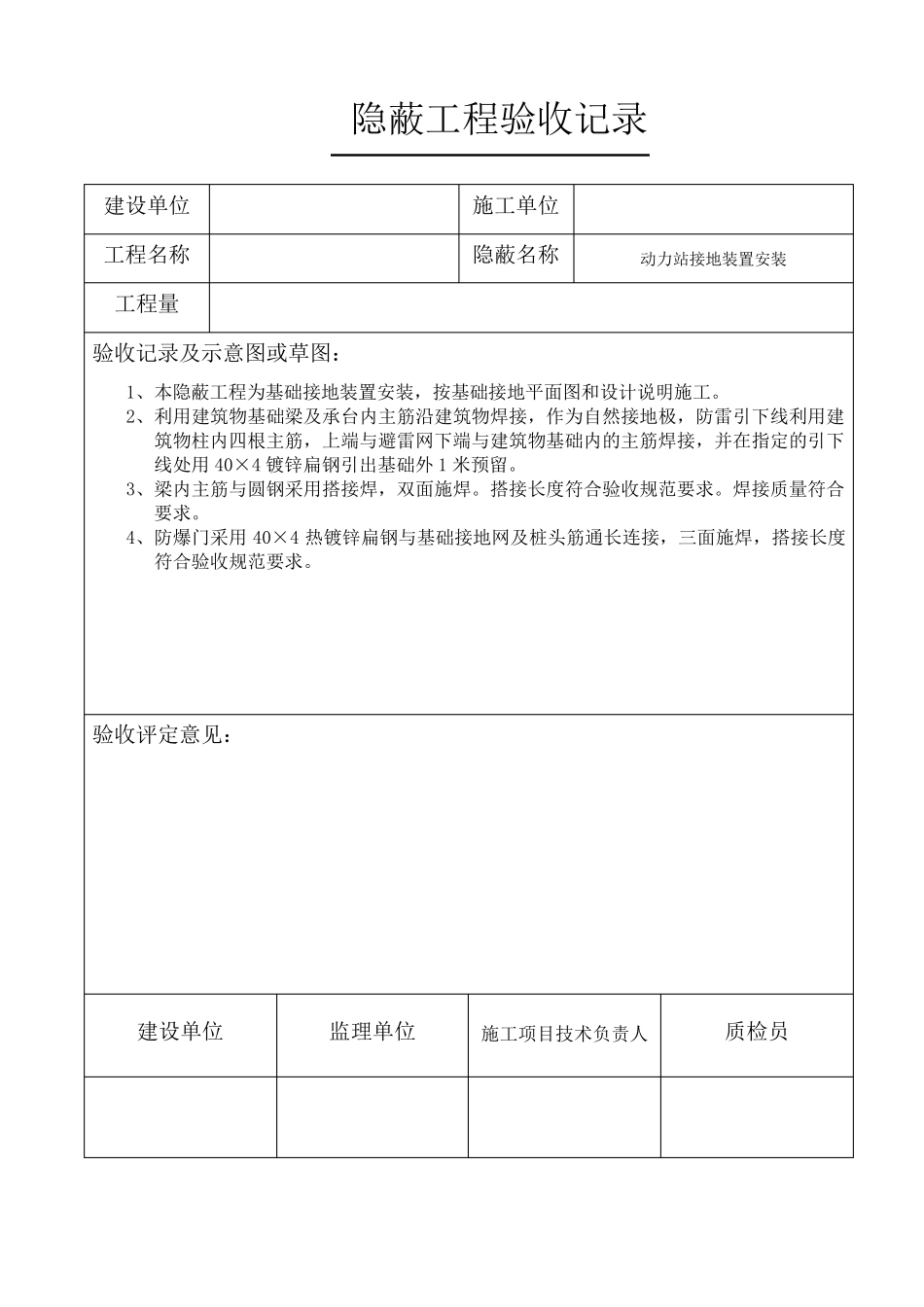

隐蔽工程验收记录 建设单位 施工单位 工程名称 隐蔽名称 动力站接地装置安装 工程量 验收记录及示意图或草图： 1、本隐蔽工程为基础接地装置安装，按基础接地平面图和设计说明施工。 2、利用建筑物基础梁及承台内主筋沿建筑物焊接，作为自然接地极，防雷引下线利用建筑物柱内四根主筋，上端与避雷网下端与建筑物基础内的主筋焊接，并在指定的引下线处用40×4 镀锌扁钢引出基础外 1 米预留。 3、梁内主筋与圆钢采用搭接焊，双面施焊。搭接长度符合验收规范要求。焊接质量符合要求。 4、防爆门采用40×4 热镀锌扁钢与基础接地网及桩头筋通长连接，三面施焊，搭接长度符合验收规范要求。 验收评定意见： 建设单位 监理单位 施工项目技术负责人 质检员 隐蔽工程验收记录 建设单位 施工单位 工程名称 隐蔽名称 提取车间墙柱顶梁板避雷引下线 工程量 验收记录： 1、本隐蔽工程为提取车间墙柱顶梁板避雷引下线敷设，按基础接地平面图和防雷接地做法大样图施工。 2、利用建筑物柱内2 根大于Φ16 的主筋通长焊接作避雷引下线，与上一层柱内主筋相焊接。 3、柱内主筋与主筋连接采用大于Φ16 的螺纹钢搭接焊，搭接长度大于直径的 6 倍，双面施焊，焊缝质量符合要求，焊渣敲净。 验收评定意见： 建设单位 监理单位 施工项目技术负责人 质检员 隐蔽工程验收记录 建设单位 施工单位 工程名称 隐蔽名称 电线导管敷设（提取车间一层B、C区；一层夹层B 区） 工程量 验收记录： 1、本隐蔽工程为提取车间一层B、C 区及一层夹层B 区墙柱顶梁板电线导管敷设，隐蔽内容有强电和弱电系统配管，按强电和弱电平面图施工。 2、导管材质为 KBG 导管，材料质量合格。 3、导管直径、回路数量、平面位置、标高尺寸均符合设计图纸要求。 4、导管连接采用套管插入法锚固连接，接口牢固并用封箱带密封。 5、导管埋设在混凝土楼板中间，底板钢筋上面，符合设计图纸及施工验收规范要求。 验收评定意见： 建设单位 监理单位 施工项目技术负责人 质检员 隐蔽工程验收记录 建设单位 施工单位 工程名称 隐蔽名称 13-20 轴二十六层墙柱顶梁板等电位联结 工程量 验收记录及示意图或草图： 1、本隐蔽为 13-20 轴二十六层墙柱顶梁板等电位联结，按基础接地平面图及电气设计总说明施工。 2、将卫生间四周圈梁上面两根主筋与防雷引下线或基础接地焊接成环网，再用 4*25 镀锌扁钢与卫生间圈梁焊接；作为局部等电...
