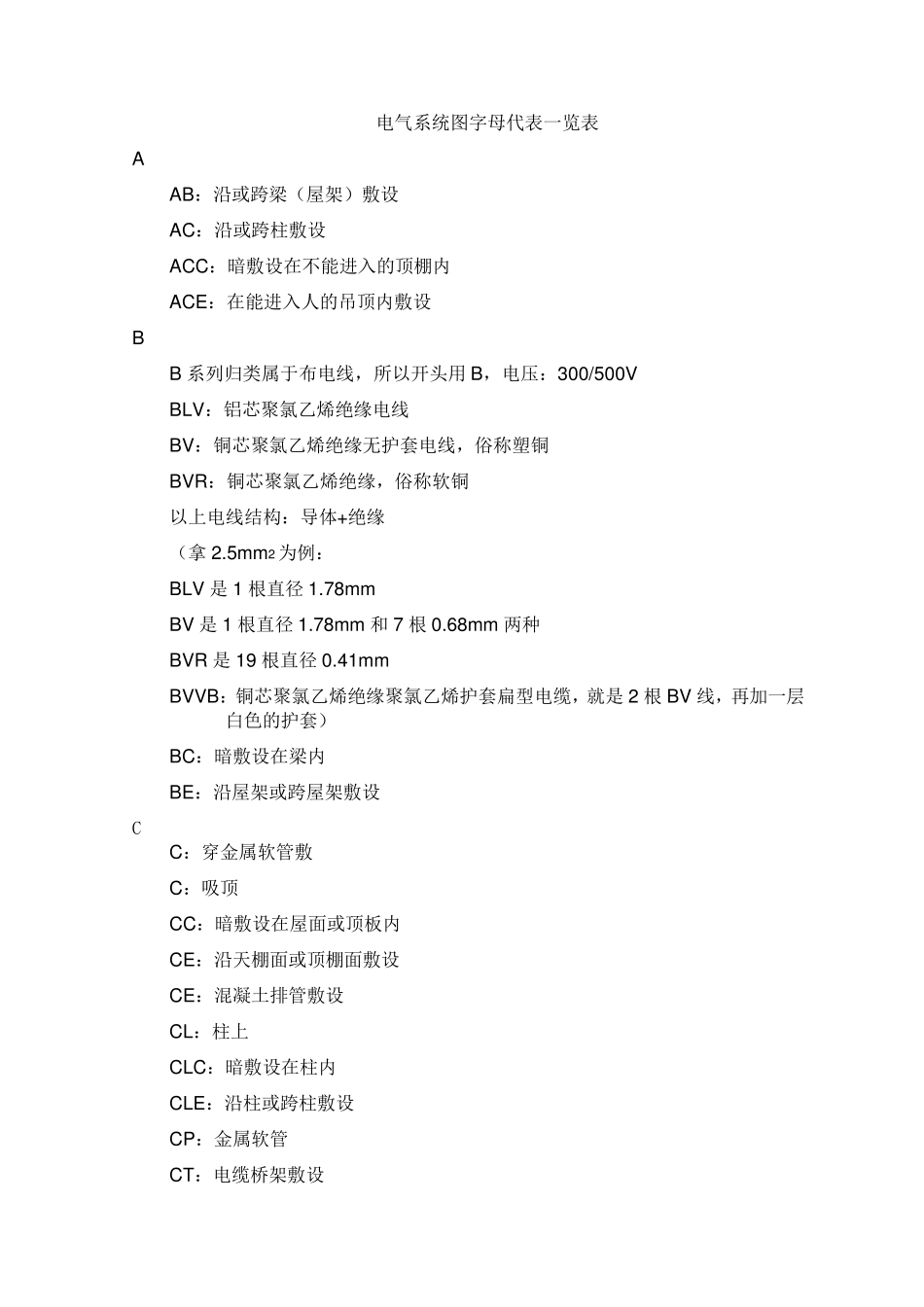

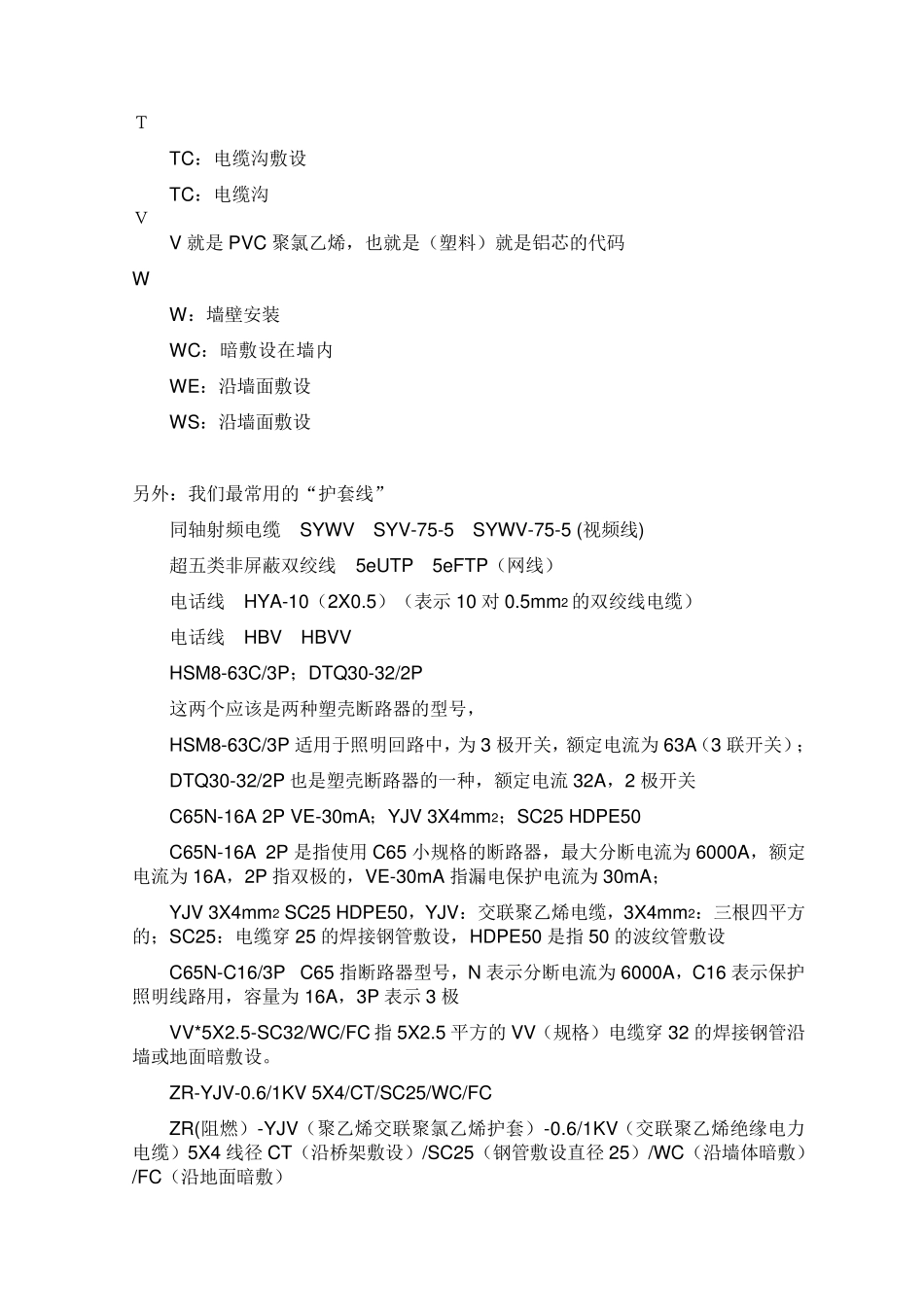

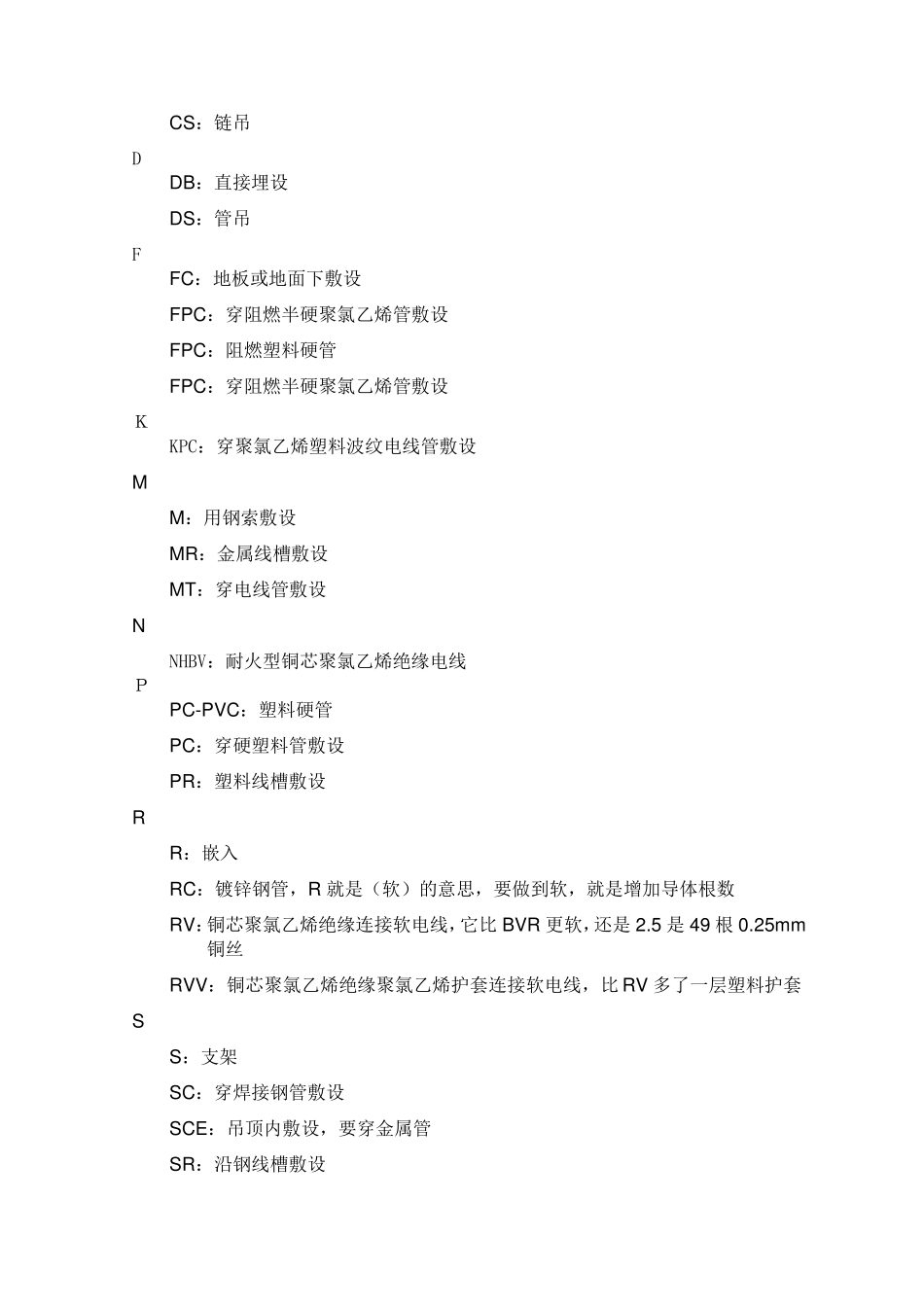

电气系统图字母代表一览表 A AB：沿或跨梁（屋架）敷设 AC：沿或跨柱敷设 ACC：暗敷设在不能进入的顶棚内 ACE：在能进入人的吊顶内敷设 B B 系列归类属于布电线，所以开头用 B，电压：300/500V BLV：铝芯聚氯乙烯绝缘电线 BV：铜芯聚氯乙烯绝缘无护套电线，俗称塑铜 BVR：铜芯聚氯乙烯绝缘，俗称软铜 以上电线结构：导体+绝缘 （拿 2.5m m 2 为例： BLV 是 1 根直径 1.78m m BV 是 1 根直径 1.78m m 和 7 根 0.68m m 两种 BVR 是 19 根直径 0.41m m BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是 2 根 BV 线，再加一层白色的护套） BC：暗敷设在梁内 BE：沿屋架或跨屋架敷设 C C：穿金属软管敷 C：吸顶 CC：暗敷设在屋面或顶板内 CE：沿天棚面或顶棚面敷设 CE：混凝土排管敷设 CL：柱上 CLC：暗敷设在柱内 CLE：沿柱或跨柱敷设 CP：金属软管 CT：电缆桥架敷设 CS：链吊 D DB：直接埋设 DS：管吊 F FC：地板或地面下敷设 FPC：穿阻燃半硬聚氯乙烯管敷设 FPC：阻燃塑料硬管 FPC：穿阻燃半硬聚氯乙烯管敷设 Ｋ KPC：穿聚氯乙烯塑料波纹电线管敷设 M M：用钢索敷设 MR：金属线槽敷设 MT：穿电线管敷设 N NHBV：耐火型铜芯聚氯乙烯绝缘电线 Ｐ PC-PVC：塑料硬管 PC：穿硬塑料管敷设 PR：塑料线槽敷设 R R：嵌入 RC：镀锌钢管，R 就是（软）的意思，要做到软，就是增加导体根数 RV：铜芯聚氯乙烯绝缘连接软电线，它比BVR 更软，还是2.5 是49 根0.25m m铜丝 RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，比RV 多了一层塑料护套 S S：支架 SC：穿焊接钢管敷设 SCE：吊顶内敷设，要穿金属管 SR：沿钢线槽敷设 Ｔ TC：电缆沟敷设 TC：电缆沟 Ｖ V 就是PVC 聚氯乙烯，也就是（塑料）就是铝芯的代码 W W：墙壁安装 WC：暗敷设在墙内 WE：沿墙面敷设 WS：沿墙面敷设 另外：我们最常用的“护套线” 同轴射频电缆 SYWV SYV-75-5 SYWV-75-5 (视频线) 超五类非屏蔽双绞线 5eUTP 5eFTP（网线） 电话线 HYA-10（2X0.5）（表示 10 对 0.5m m 2 的双绞线电缆） 电话线 HBV HBVV HSM8-63C/3P；DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为 3 极开关，额定电流为 63A（3 联开关）； DTQ30-32/2P 也是塑壳断路器的一种，额定电流 32A，2 极开关 C65N-16A 2P VE-30m A；YJ...
