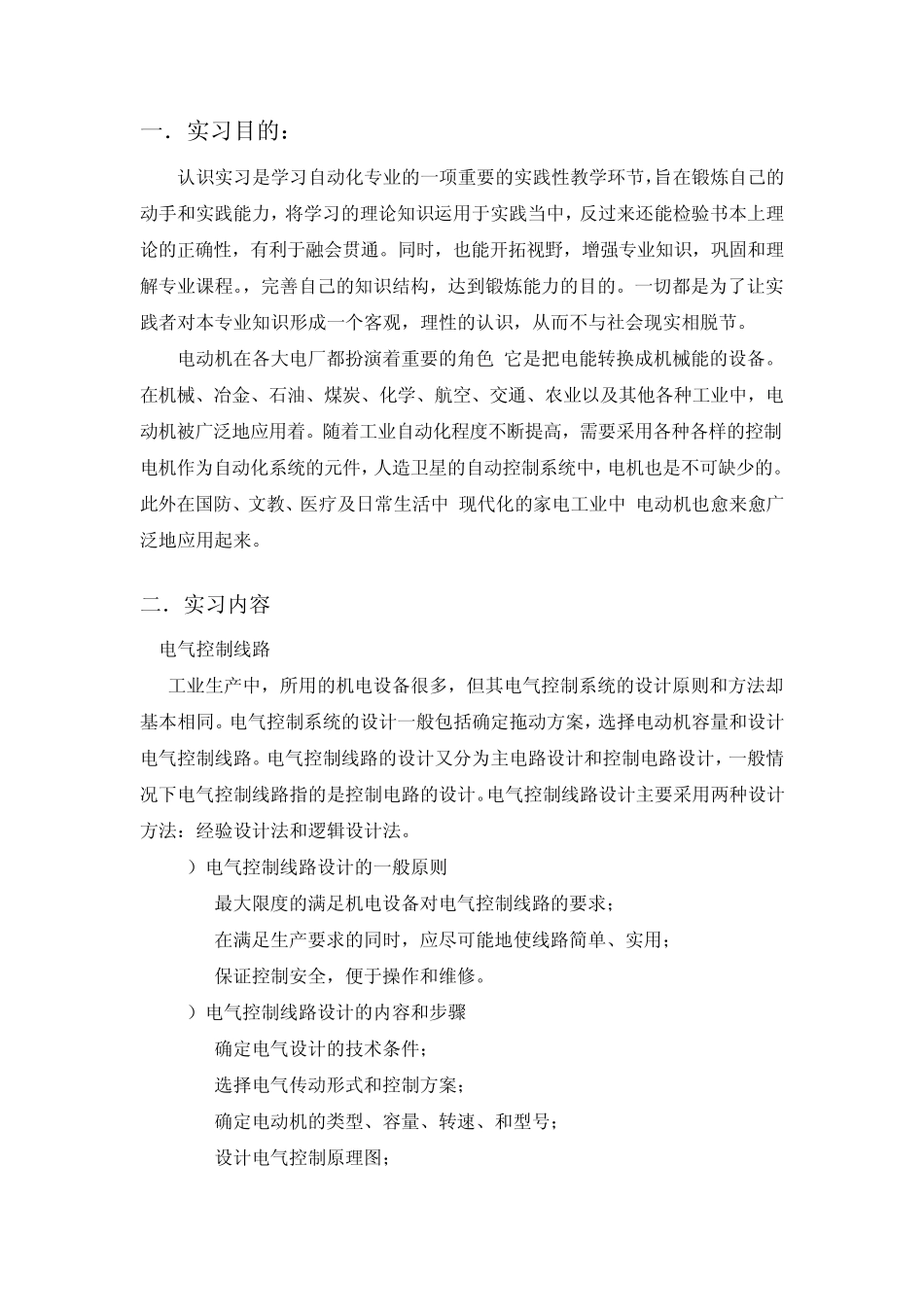

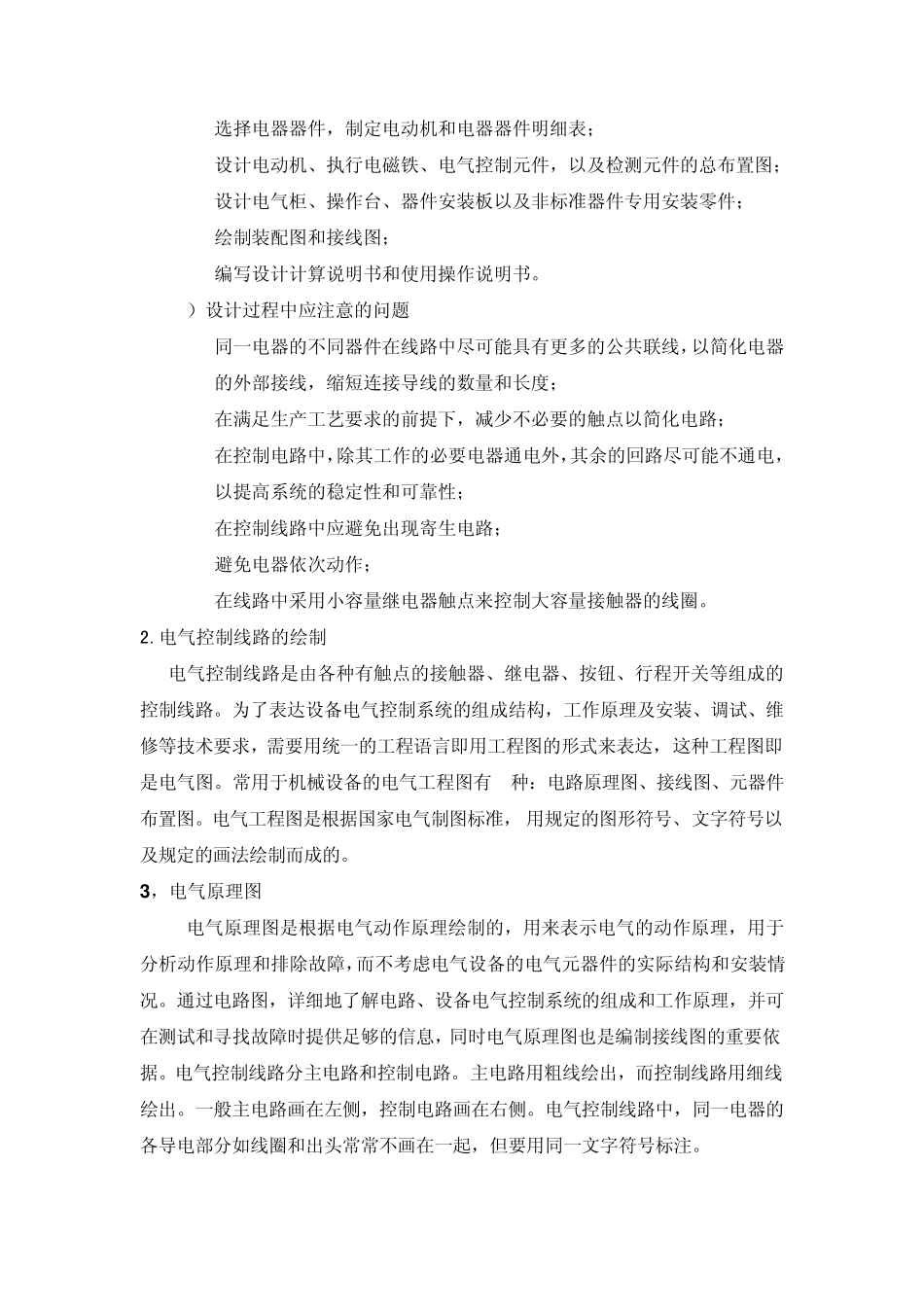

认知实习报告 专 业 电气工程及其自动化 班 级 姓 名 学 号 实习日期 实习周数 1 实习成绩 指导教师 一．实习目的： 认识实习是学习自动化专业的一项重要的实践性教学环节，旨在锻炼自己的动手和实践能力，将学习的理论知识运用于实践当中，反过来还能检验书本上理论的正确性，有利于融会贯通。同时，也能开拓视野，增强专业知识，巩固和理解专业课程。，完善自己的知识结构，达到锻炼能力的目的。一切都是为了让实践者对本专业知识形成一个客观，理性的认识，从而不与社会现实相脱节。 电动机在各大电厂都扮演着重要的角色,它是把电能转换成机械能的设备。在机械、冶金、石油、煤炭、化学、航空、交通、农业以及其他各种工业中，电动机被广泛地应用着。随着工业自动化程度不断提高，需要采用各种各样的控制电机作为自动化系统的元件，人造卫星的自动控制系统中，电机也是不可缺少的。此外在国防、文教、医疗及日常生活中(现代化的家电工业中)电动机也愈来愈广泛地应用起来。 二．实习内容 1.电气控制线路 工业生产中，所用的机电设备很多，但其电气控制系统的设计原则和方法却基本相同。电气控制系统的设计一般包括确定拖动方案，选择电动机容量和设计电气控制线路。电气控制线路的设计又分为主电路设计和控制电路设计，一般情况下电气控制线路指的是控制电路的设计。电气控制线路设计主要采用两种设计方法：经验设计法和逻辑设计法。 1）电气控制线路设计的一般原则 a. 最大限度的满足机电设备对电气控制线路的要求； b. 在满足生产要求的同时，应尽可能地使线路简单、实用； c. 保证控制安全，便于操作和维修。 2）电气控制线路设计的内容和步骤 a. 确定电气设计的技术条件； b. 选择电气传动形式和控制方案； c. 确定电动机的类型、容量、转速、和型号； d. 设计电气控制原理图； e. 选择电器器件，制定电动机和电器器件明细表； f. 设计电动机、执行电磁铁、电气控制元件，以及检测元件的总布置图； g. 设计电气柜、操作台、器件安装板以及非标准器件专用安装零件； h. 绘制装配图和接线图； i. 编写设计计算说明书和使用操作说明书。 3）设计过程中应注意的问题 a. 同一电器的不同器件在线路中尽可能具有更多的公共联线，以简化电器的外部接线，缩短连接导线的数量和长度； b. 在满足生产工艺要求的前提下，减少不必要的触点以简化电路； c. 在控制电路中，除其工作的必要电器通电外，...
