电气装置全国选拔赛技术文件

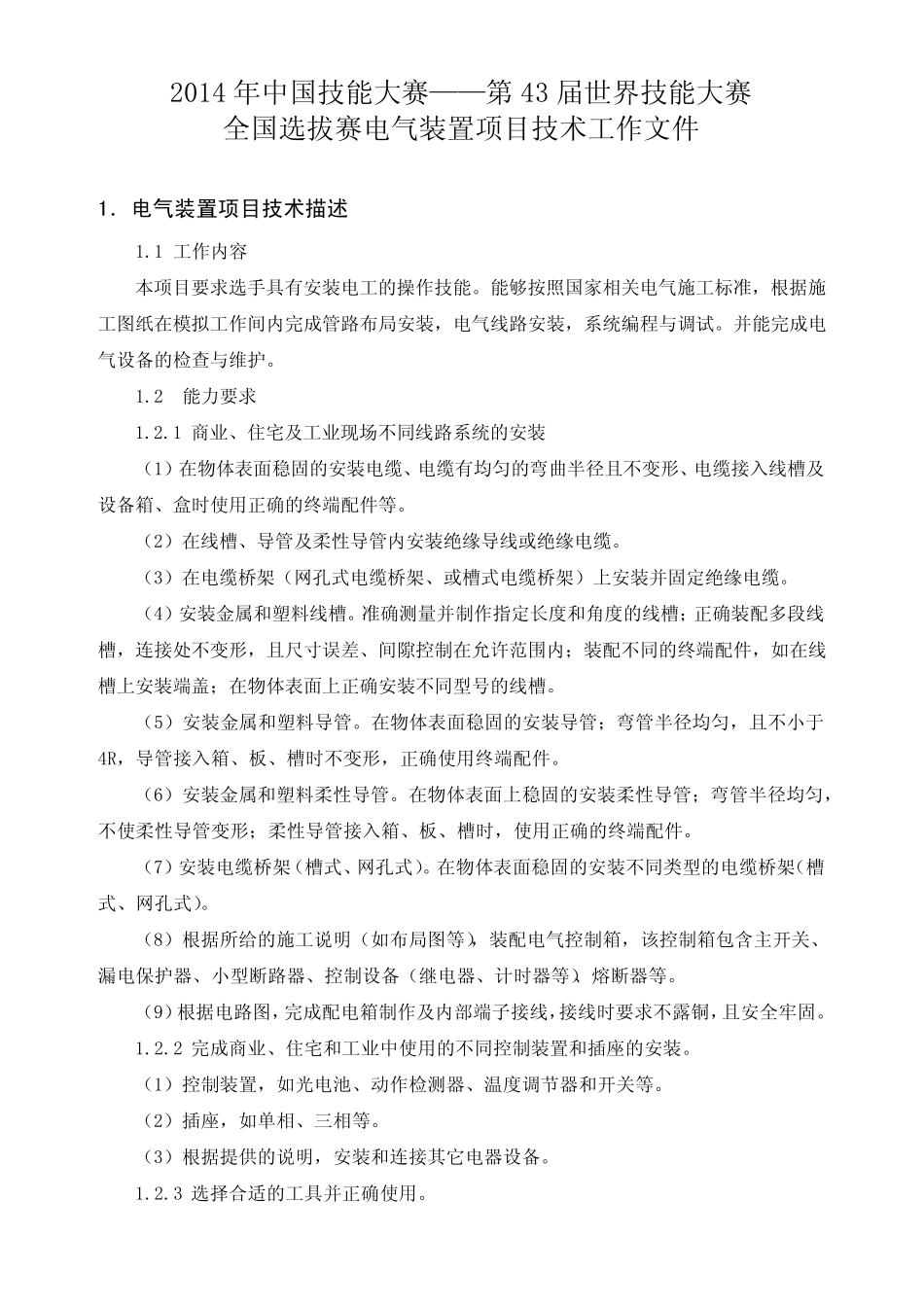

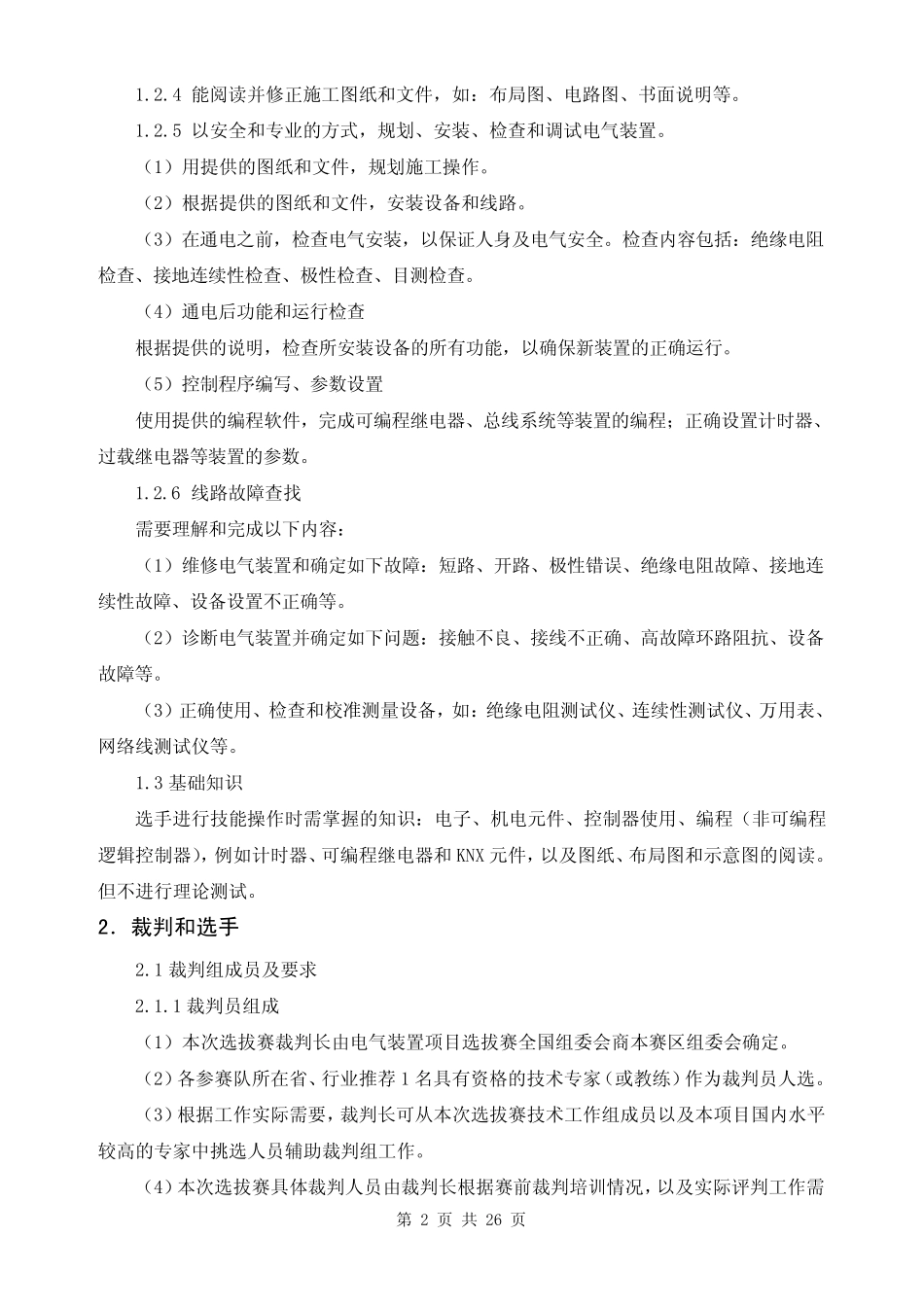

2014 年中国技能大赛— — 第43 届世界技能大赛 全国选拔赛电气装置项目技术工作文件 1．电气装置项目技术描述 1.1 工作内容 本项目要求选手具有安装电工的操作技能。能够按照国家相关电气施工标准，根据施工图纸在模拟工作间内完成管路布局安装，电气线路安装，系统编程与调试。并能完成电气设备的检查与维护。 1.2 能力要求 1.2.1 商业、住宅及工业现场不同线路系统的安装 （1）在物体表面稳固的安装电缆、电缆有均匀的弯曲半径且不变形、电缆接入线槽及设备箱、盒时使用正确的终端配件等。 （2）在线槽、导管及柔性导管内安装绝缘导线或绝缘电缆。 （3）在电缆桥架（网孔式电缆桥架、或槽式电缆桥架）上安装并固定绝缘电缆。 （4）安装金属和塑料线槽。准确测量并制作指定长度和角度的线槽；正确装配多段线槽，连接处不变形，且尺寸误差、间隙控制在允许范围内；装配不同的终端配件，如在线槽上安装端盖；在物体表面上正确安装不同型号的线槽。 （5）安装金属和塑料导管。在物体表面稳固的安装导管；弯管半径均匀，且不小于4R，导管接入箱、板、槽时不变形，正确使用终端配件。 （6）安装金属和塑料柔性导管。在物体表面上稳固的安装柔性导管；弯管半径均匀，不使柔性导管变形；柔性导管接入箱、板、槽时，使用正确的终端配件。 （7）安装电缆桥架（槽式、网孔式）。在物体表面稳固的安装不同类型的电缆桥架（槽式、网孔式）。 （8）根据所给的施工说明（如布局图等），装配电气控制箱，该控制箱包含主开关、漏电保护器、小型断路器、控制设备（继电器、计时器等）、熔断器等。 （9）根据电路图，完成配电箱制作及内部端子接线，接线时要求不露铜，且安全牢固。 1.2.2 完成商业、住宅和工业中使用的不同控制装置和插座的安装。 （1）控制装置，如光电池、动作检测器、温度调节器和开关等。 （2）插座，如单相、三相等。 （3）根据提供的说明，安装和连接其它电器设备。 1.2.3 选择合适的工具并正确使用。 第 2 页 共 26 页 1.2.4 能阅读并修正施工图纸和文件，如：布局图、电路图、书面说明等。 1.2.5 以安全和专业的方式，规划、安装、检查和调试电气装置。 （1）用提供的图纸和文件，规划施工操作。 （2）根据提供的图纸和文件，安装设备和线路。 （3）在通电之前，检查电气安装，以保证人身及电气安全。检查内容包括：绝缘电阻检查、接地连续性检查、极性检查、目测检查。 （4）通电后功能和运行...
