电气设备使用点检维护保养手册

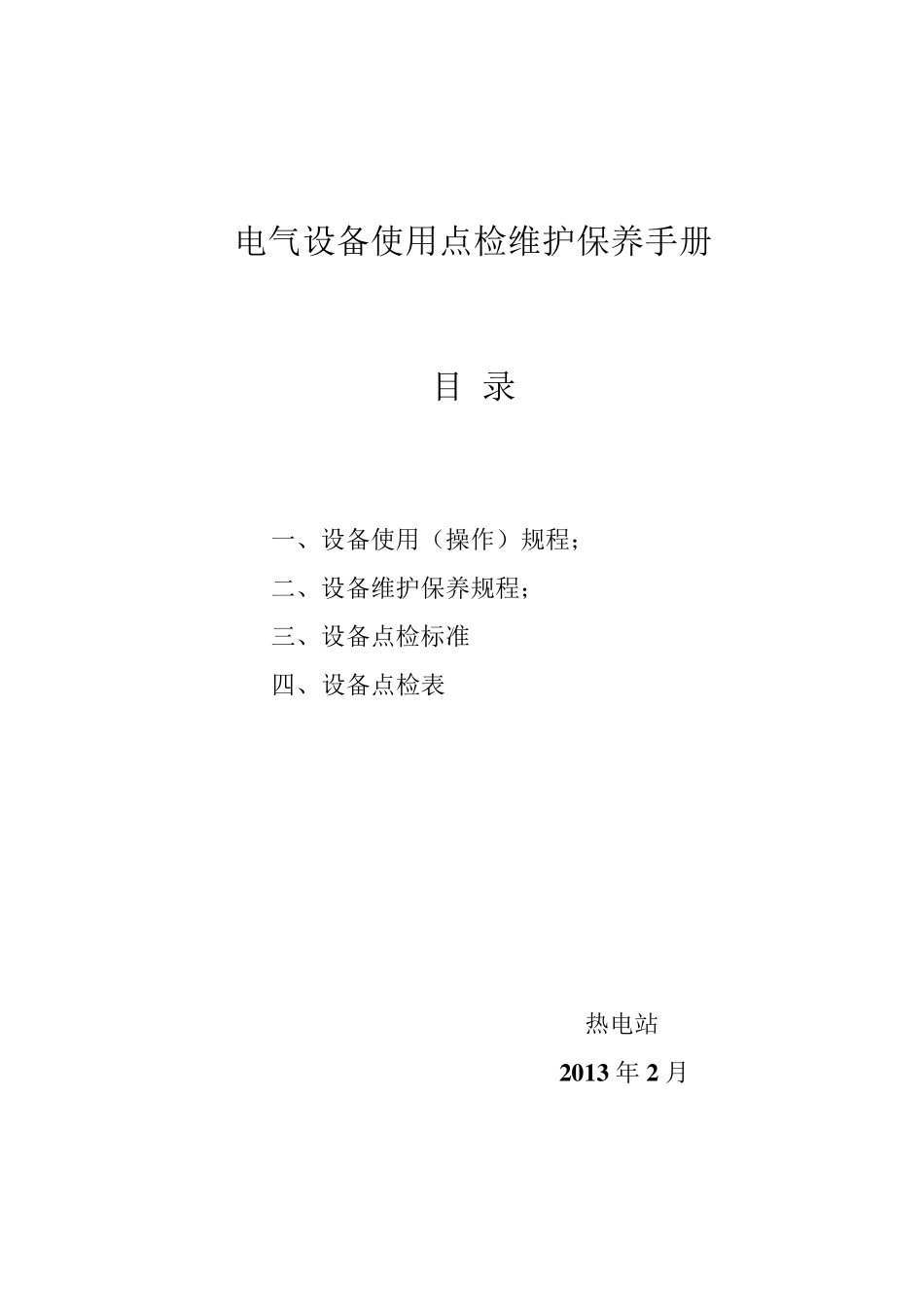

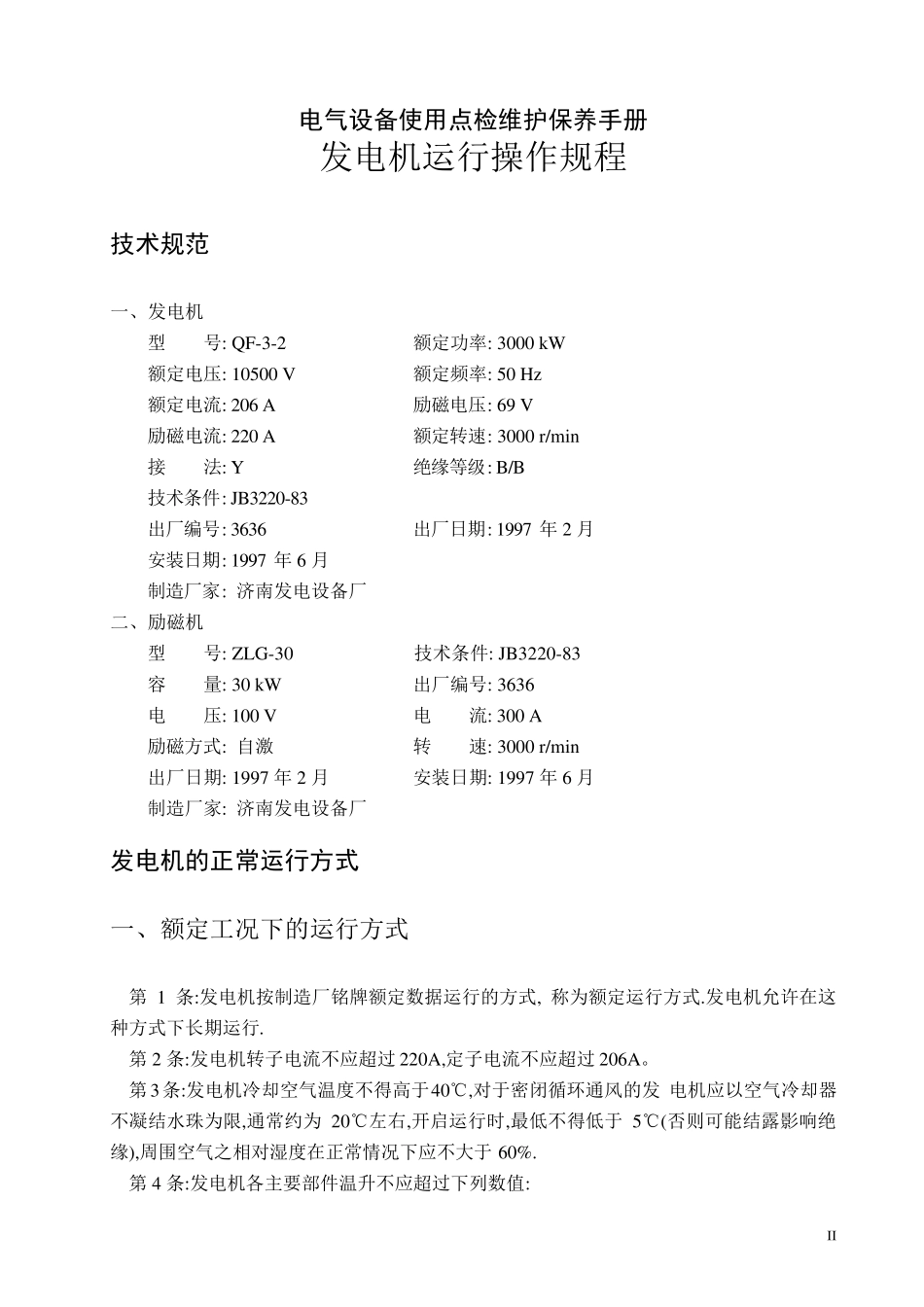

电气设备使用点检维护保养手册 目 录 一、设备使用（操作）规程； 二、设备维护保养规程； 三、设备点检标准 四、设备点检表 热电站 2 0 1 3 年 2 月 电气设备使用点检维护保养手册 II 发电机运行操作规程 技术规范 一、发电机 型 号: QF-3-2 额定功率: 3000 kW 额定电压: 10500 V 额定频率: 50 Hz 额定电流: 206 A 励磁电压: 69 V 励磁电流: 220 A 额定转速: 3000 r/min 接 法: Y 绝缘等级: B/B 技术条件: JB3220-83 出厂编号: 3636 出厂日期: 1997 年2 月 安装日期: 1997 年6 月 制造厂家: 济南发电设备厂 二、励磁机 型 号: ZLG-30 技术条件: JB3220-83 容 量: 30 kW 出厂编号: 3636 电 压: 100 V 电 流: 300 A 励磁方式: 自激 转 速: 3000 r/min 出厂日期: 1997 年2 月 安装日期: 1997 年6 月 制造厂家: 济南发电设备厂 发电机的正常运行方式 一、额定工况下的运行方式 第1 条:发电机按制造厂铭牌额定数据运行的方式, 称为额定运行方式.发电机允许在这种方式下长期运行. 第2 条:发电机转子电流不应超过220A,定子电流不应超过206A。 第3条:发电机冷却空气温度不得高于40℃,对于密闭循环通风的发 电机应以空气冷却器不凝结水珠为限,通常约为20℃左右,开启运行时,最低不得低于5℃(否则可能结露影响绝缘),周围空气之相对湿度在正常情况下应不大于60%. 第4 条:发电机各主要部件温升不应超过下列数值: 电气设备使用点检维护保养手册 III A:定子绕组 80 ℃ B:转子绕组 90 ℃ C:定子铁芯 80 ℃ D:轴承油允许温度 65 ℃ 二、变工况情况下的运行方式 第5 条:当功率因数为额定值时,电压与额定值偏差不超过±5%,可保证机组输出额定功率,并可在此方式下连续运行. 第6 条:发电机的频率额定值偏差不超过±2%(即±1Hz). 第7 条:发电机允许在定子电压升高至额定值的110%的情况下连续运行,此时定子电流应以转子电流不超过其额定值为限.发电机的最低运行电压应根据稳定运行的要求来确定,一般不应低于额定值的90%.当发电机电压降低到额定值的95%以下时,定子电流长期允许的数值仍不得超过额定值的105%. 第8 条:发电机功率因数一般不超过滞后 0.95 运行.在运行中,若功率 因数与额定值有出入时,发电机负荷应调整到使定子和转子电流不超过在该冷却空气温度下所允许的数值. 第9 条:当发电机冷却空气温度超过40℃, 开足冷却...
