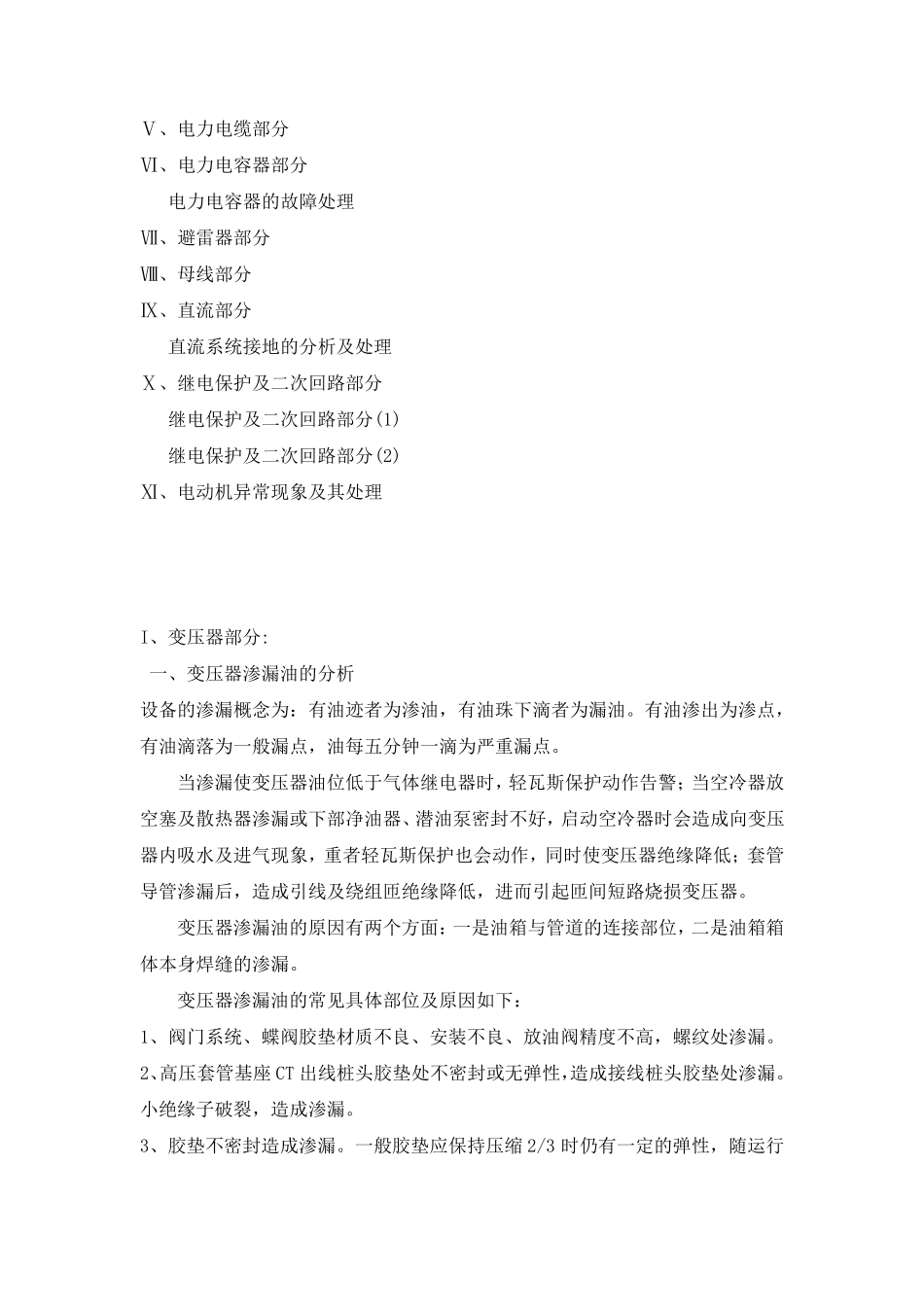

电气设备异常分析及处理教案 目录： I、变压器部分 一、变压器渗漏油的分析 二、气体继电器保护动作分析 三、变压器声音异常的分析 四、变压器油温异常的分析 五、变压器油位异常的分析 六、变压器外表异常的分析 七、变压器引线接头发热、气味异常的分析 八、变压器冷却器异常的分析 九、变压器有载调压开关异常的分析和处理 II、断路器部分 一、断路器拒绝合闸故障的分析、判断与处理 二、断路器运行中发生拒绝跳闸故障的分析、判断与处理 三、运行中断路器误跳闸故障的分析、判断和处理 四、断路器误合闸故障的分析、判断和处理 五、油断路器油位异常的处理 六、SF6 断路器漏气的分析、判断和处理 七、真空断路器的真空度下降的分析、判断和处理 八、断路器过热的分析、判断和处理 九、分、合闸线圈冒烟 十、其他异常 III、隔离开关部分 Ⅳ、电压电流互感器部分 电压互感器的异常和事故处理(1) 电压互感器的异常和事故处理(2) 电流互感器异常及事故处理(3) Ⅴ、电力电缆部分 Ⅵ、电力电容器部分 电力电容器的故障处理 Ⅶ、避雷器部分 Ⅷ、母线部分 Ⅸ、直流部分 直流系统接地的分析及处理 Ⅹ、继电保护及二次回路部分 继电保护及二次回路部分(1) 继电保护及二次回路部分(2) Ⅺ、电动机异常现象及其处理 I、变压器部分: 一、变压器渗漏油的分析 设备的渗漏概念为：有油迹者为渗油，有油珠下滴者为漏油。有油渗出为渗点，有油滴落为一般漏点，油每五分钟一滴为严重漏点。 当渗漏使变压器油位低于气体继电器时，轻瓦斯保护动作告警；当空冷器放空塞及散热器渗漏或下部净油器、潜油泵密封不好，启动空冷器时会造成向变压器内吸水及进气现象，重者轻瓦斯保护也会动作，同时使变压器绝缘降低；套管导管渗漏后，造成引线及绕组匝绝缘降低，进而引起匝间短路烧损变压器。 变压器渗漏油的原因有两个方面：一是油箱与管道的连接部位，二是油箱箱体本身焊缝的渗漏。 变压器渗漏油的常见具体部位及原因如下： 1、阀门系统、蝶阀胶垫材质不良、安装不良、放油阀精 度 不高 ，螺 纹 处渗漏。 2、高 压套管基 座 CT 出线桩 头 胶垫处不密封或无 弹 性 ，造成接线桩 头 胶垫处渗漏。小 绝缘子 破 裂 ，造成渗漏。 3、胶垫不密封造成渗漏。一般胶垫应 保持 压缩 2/3 时仍 有一定 的弹 性 ，随 运 行时间、温度、震动等因素，胶垫易老化龟裂失去弹性。胶垫材质不合格安装，位置不...
