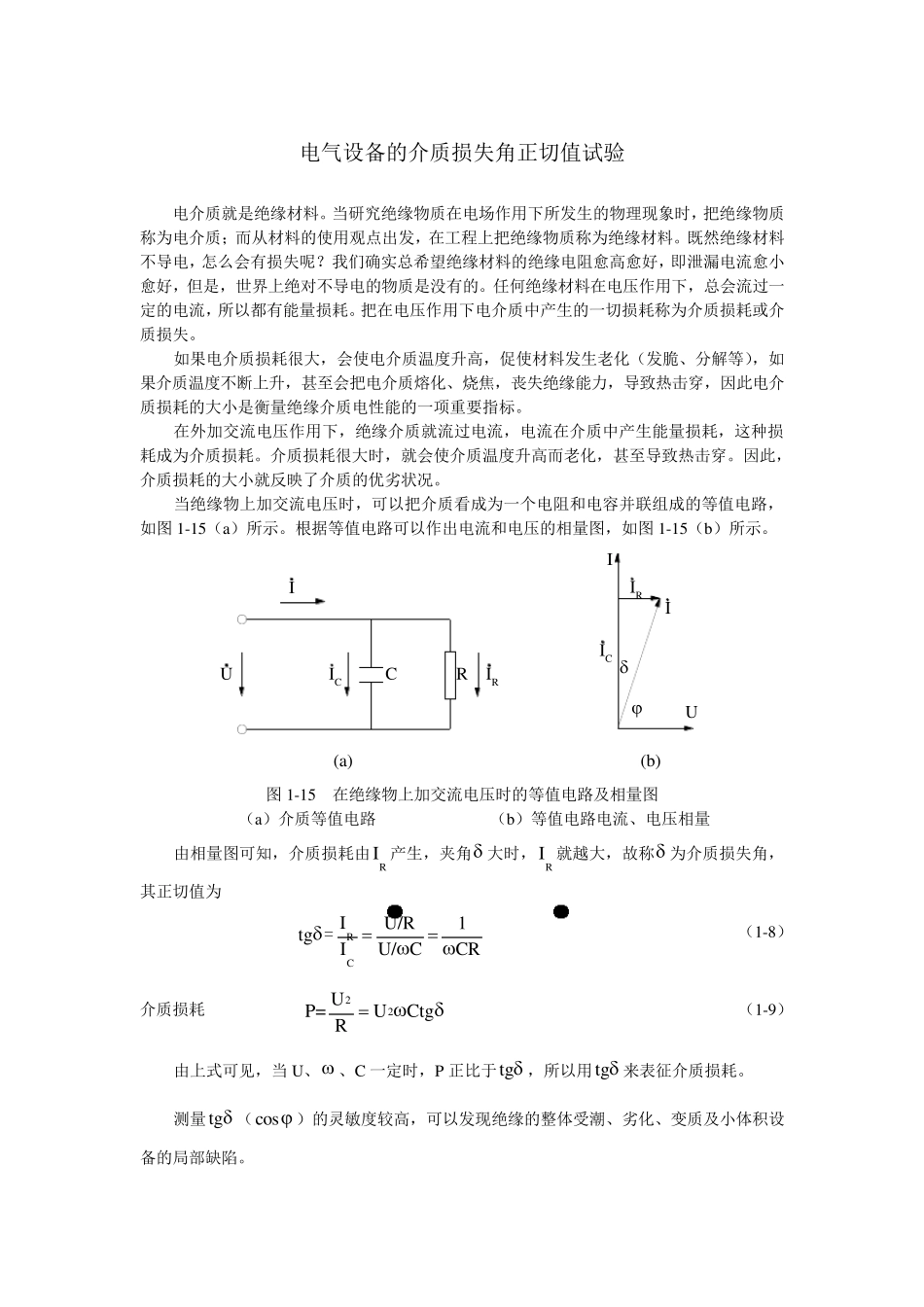

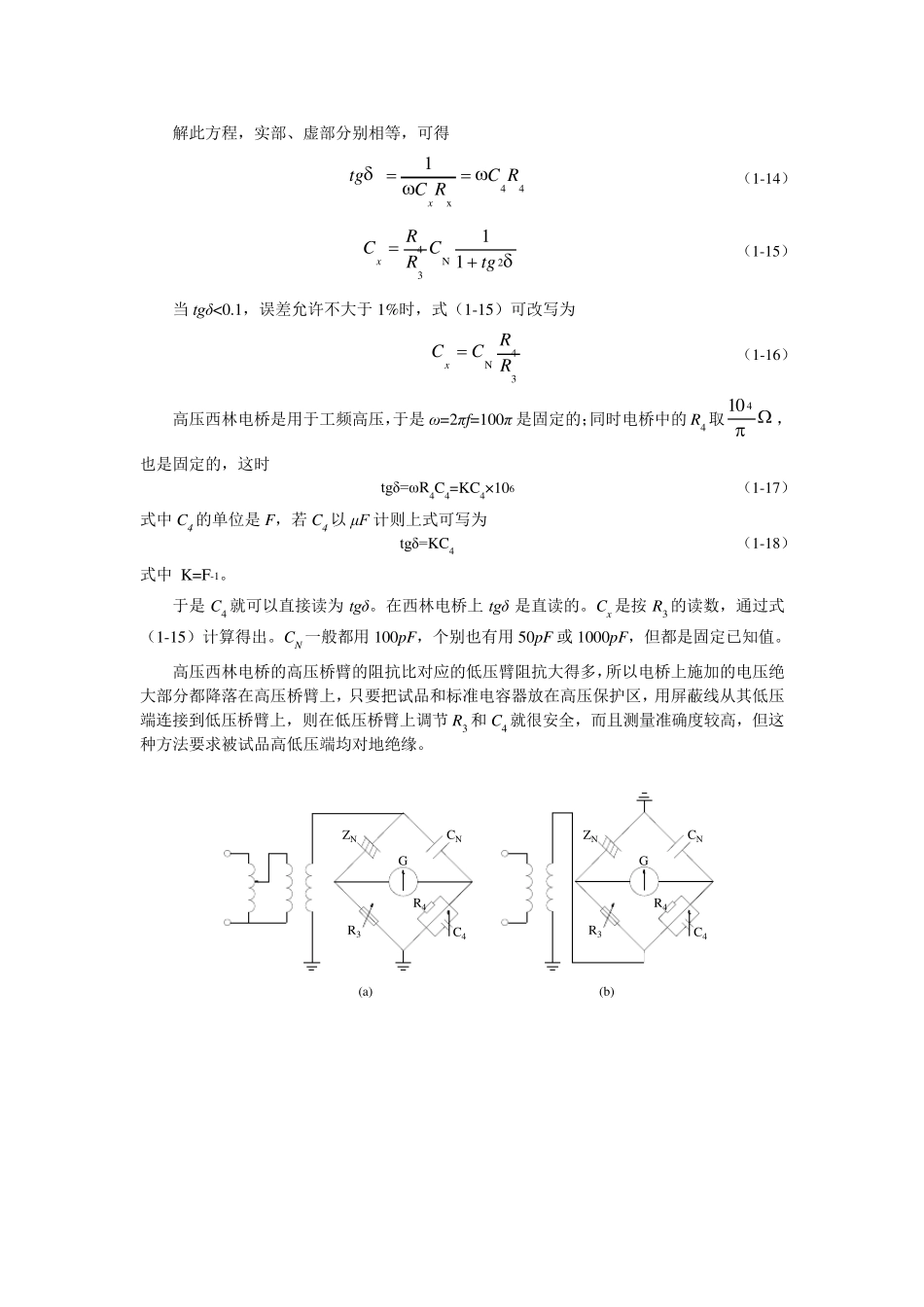

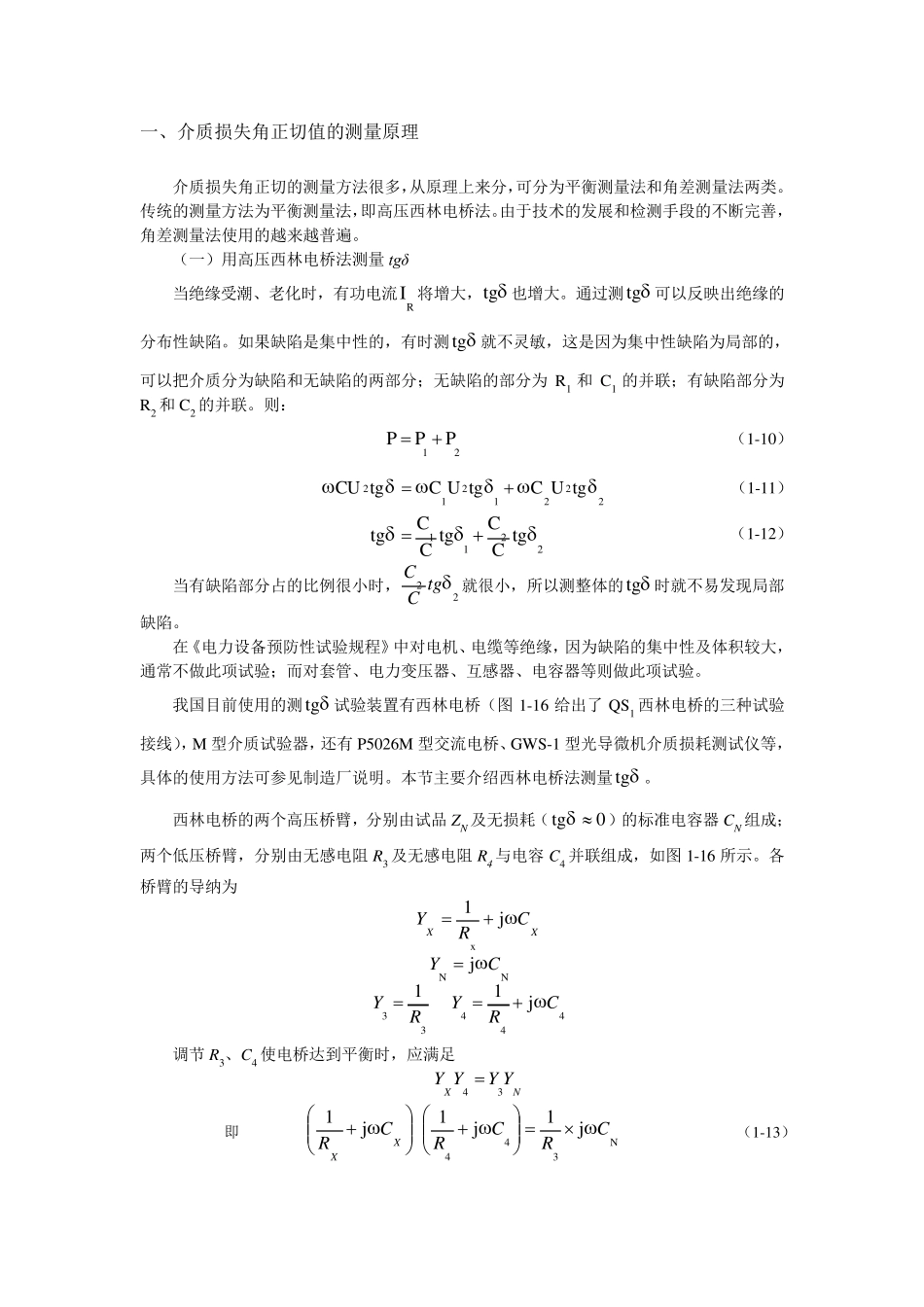

电气设备的介质损失角正切值试验 电介质就是绝缘材料。当研究绝缘物质在电场作用下所发生的物理现象时，把绝缘物质称为电介质；而从材料的使用观点出发，在工程上把绝缘物质称为绝缘材料。既然绝缘材料不导电，怎么会有损失呢？我们确实总希望绝缘材料的绝缘电阻愈高愈好，即泄漏电流愈小愈好，但是，世界上绝对不导电的物质是没有的。任何绝缘材料在电压作用下，总会流过一定的电流，所以都有能量损耗。把在电压作用下电介质中产生的一切损耗称为介质损耗或介质损失。 如果电介质损耗很大，会使电介质温度升高，促使材料发生老化（发脆、分解等），如果介质温度不断上升，甚至会把电介质熔化、烧焦，丧失绝缘能力，导致热击穿，因此电介质损耗的大小是衡量绝缘介质电性能的一项重要指标。 在外加交流电压作用下，绝缘介质就流过电流，电流在介质中产生能量损耗，这种损耗成为介质损耗。介质损耗很大时，就会使介质温度升高而老化，甚至导致热击穿。因此，介质损耗的大小就反映了介质的优劣状况。 当绝缘物上加交流电压时，可以把介质看成为一个电阻和电容并联组成的等值电路，如图1-15（a）所示。根据 等值电路可以作出电流和电压的相 量图，如图1-15（b）所示。 UIUIICRCIRIRIIC(a)(b) 图1-15 在绝缘物上加交流电压时的等值电路及 相 量图 （a）介质等值电路 （b）等值电路电流、电压相 量 由 相 量图可知 ，介质损耗由RI 产生，夹 角 大时，RI 就越 大，故 称 为介质损失角，其 正切值为 RCIU/R1tgIU/ CCR= （1-8） 介质损耗 22UP=UCtgR （1-9） 由 上式 可见 ，当U、 、C 一定时，P 正比 于 tg ，所以用tg 来 表 征 介质损耗。 测 量tg （cos ）的灵 敏 度较 高，可以发现绝缘的整 体 受 潮 、劣化、变 质及 小体 积 设备的局 部 缺 陷 。 一、介质损失角正切值的测量原理 介质损失角正切的测量方法很多，从原理上来分，可分为平衡测量法和角差测量法两类。传统的测量方法为平衡测量法，即高压西林电桥法。由于技术的发展和检测手段的不断完善，角差测量法使用的越来越普遍。 （一）用高压西林电桥法测量 tgδ 当绝缘受潮、老化时，有功电流RI 将增大，tg 也增大。通过测tg 可以反映出绝缘的分布性缺陷。如果缺陷是集中性的，有时测tg 就不灵敏，这是因为集中性缺陷为局部的，可以把介质分为缺陷和无缺陷的两部分；无缺陷...
