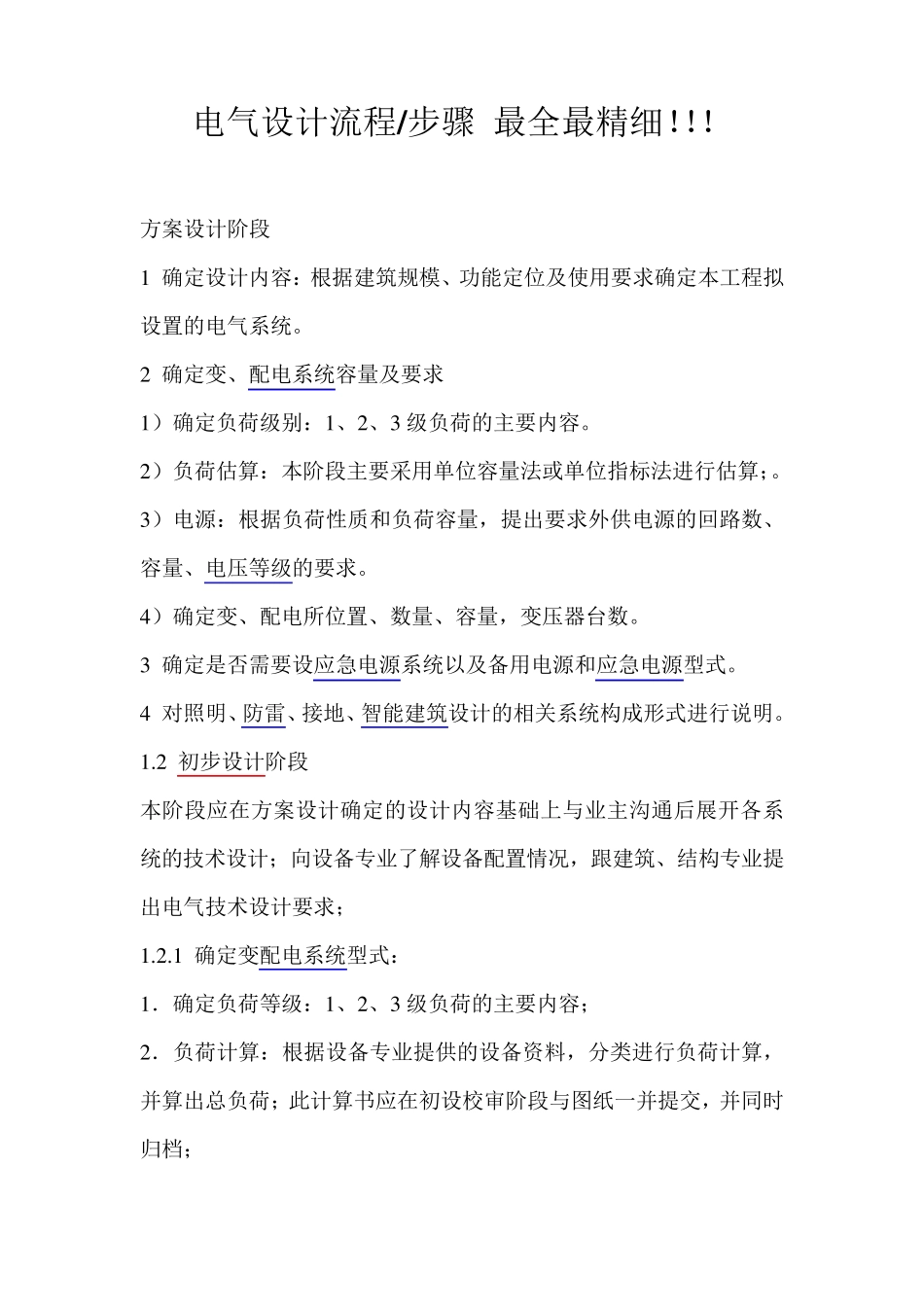

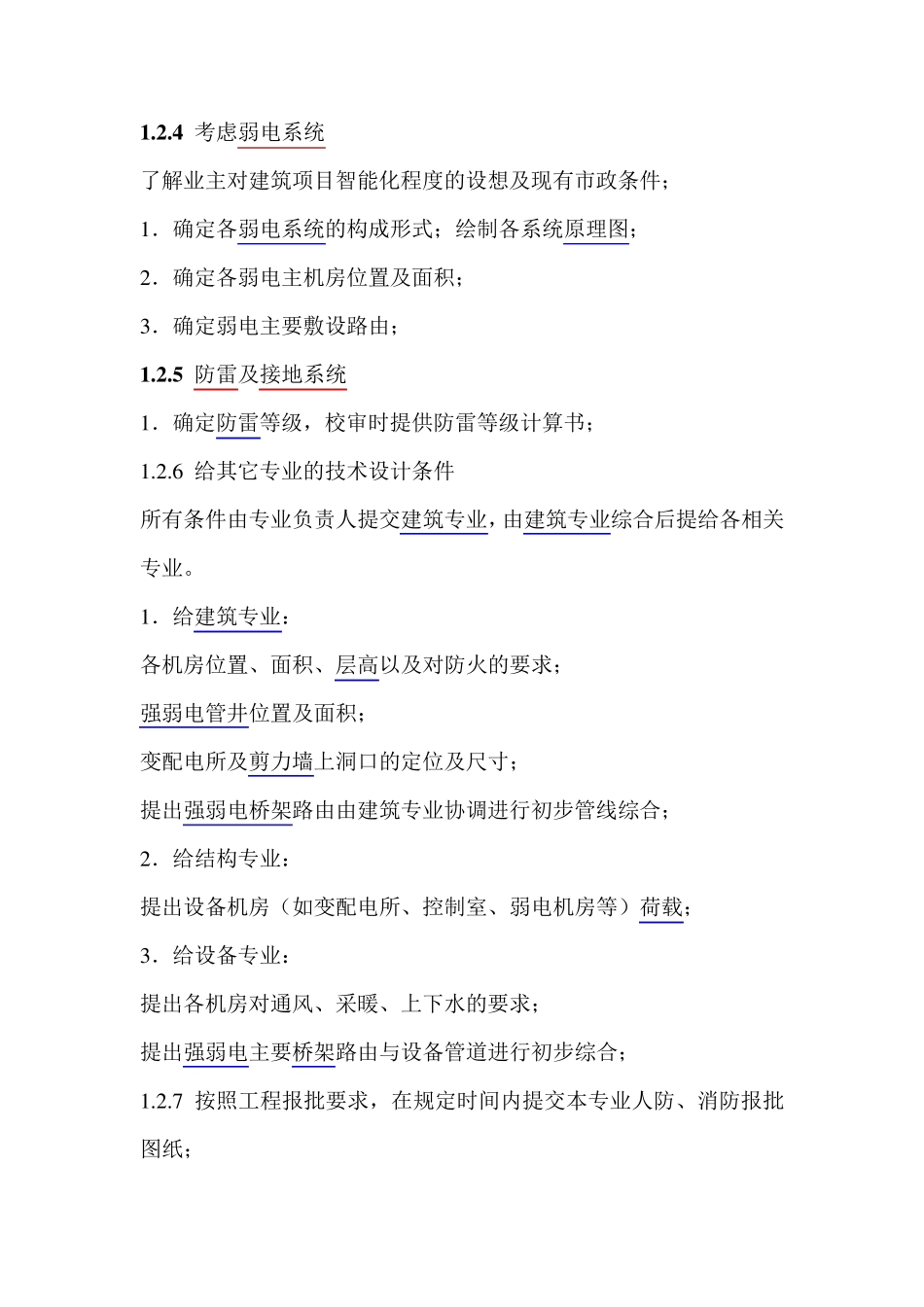

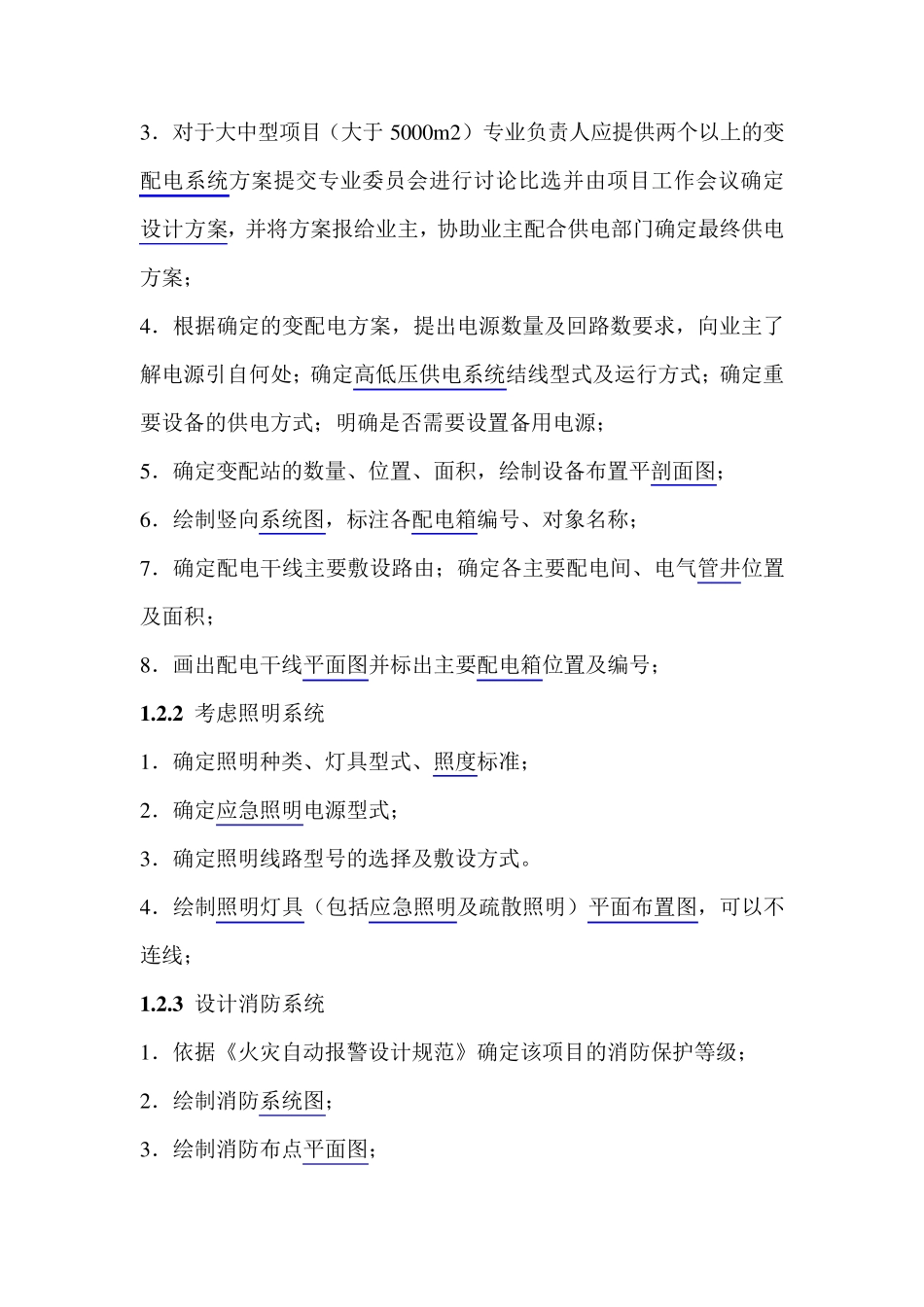

电气设计流程/步骤 最全最精细！！！ 方案设计阶段 1 确定设计内容：根据建筑规模、功能定位及使用要求确定本工程拟设置的电气系统。 2 确定变、配电系统容量及要求 1 ）确定负荷级别：1 、2 、3 级负荷的主要内容。 2 ）负荷估算：本阶段主要采用单位容量法或单位指标法进行估算；。 3 ）电源：根据负荷性质和负荷容量，提出要求外供电源的回路数、容量、电压等级的要求。 4 ）确定变、配电所位置、数量、容量，变压器台数。 3 确定是否需要设应急电源系统以及备用电源和应急电源型式。 4 对照明、防雷、接地、智能建筑设计的相关系统构成形式进行说明。 1 .2 初步设计阶段 本阶段应在方案设计确定的设计内容基础上与业主沟通后展开各系统的技术设计；向设备专业了解设备配置情况，跟建筑、结构专业提出电气技术设计要求； 1 .2 .1 确定变配电系统型式： 1 ．确定负荷等级：1 、2 、3 级负荷的主要内容； 2 ．负荷计算：根据设备专业提供的设备资料，分类进行负荷计算，并算出总负荷；此计算书应在初设校审阶段与图纸一并提交，并同时归档； 3．对于大中型项目（大于5000m 2）专业负责人应提供两个以上的变配电系统方案提交专业委员会进行讨论比选并由项目工作会议确定设计方案，并将方案报给业主，协助业主配合供电部门确定最终供电方案； 4．根据确定的变配电方案，提出电源数量及回路数要求，向业主了解电源引自何处；确定高低压供电系统结线型式及运行方式；确定重要设备的供电方式；明确是否需要设置备用电源； 5．确定变配站的数量、位置、面积，绘制设备布置平剖面图； 6．绘制竖向系统图，标注各配电箱编号、对象名称； 7．确定配电干线主要敷设路由；确定各主要配电间、电气管井位置及面积； 8．画出配电干线平面图并标出主要配电箱位置及编号； 1 .2 .2 考虑照明系统 1．确定照明种类、灯具型式、照度标准； 2．确定应急照明电源型式； 3．确定照明线路型号的选择及敷设方式。 4．绘制照明灯具（包括应急照明及疏散照明）平面布置图，可以不连线； 1 .2 .3 设计消防系统 1．依据《火灾自动报警设计规范》确定该项目的消防保护等级； 2．绘制消防系统图； 3．绘制消防布点平面图； 1 .2 .4 考虑弱电系统 了解业主对建筑项目智能化程度的设想及现有市政条件； 1 ．确定各弱电系统的构成形式；绘制各系统原理图； 2 ．确定各弱电主机房位置及面积； 3 ．确定弱电主...
