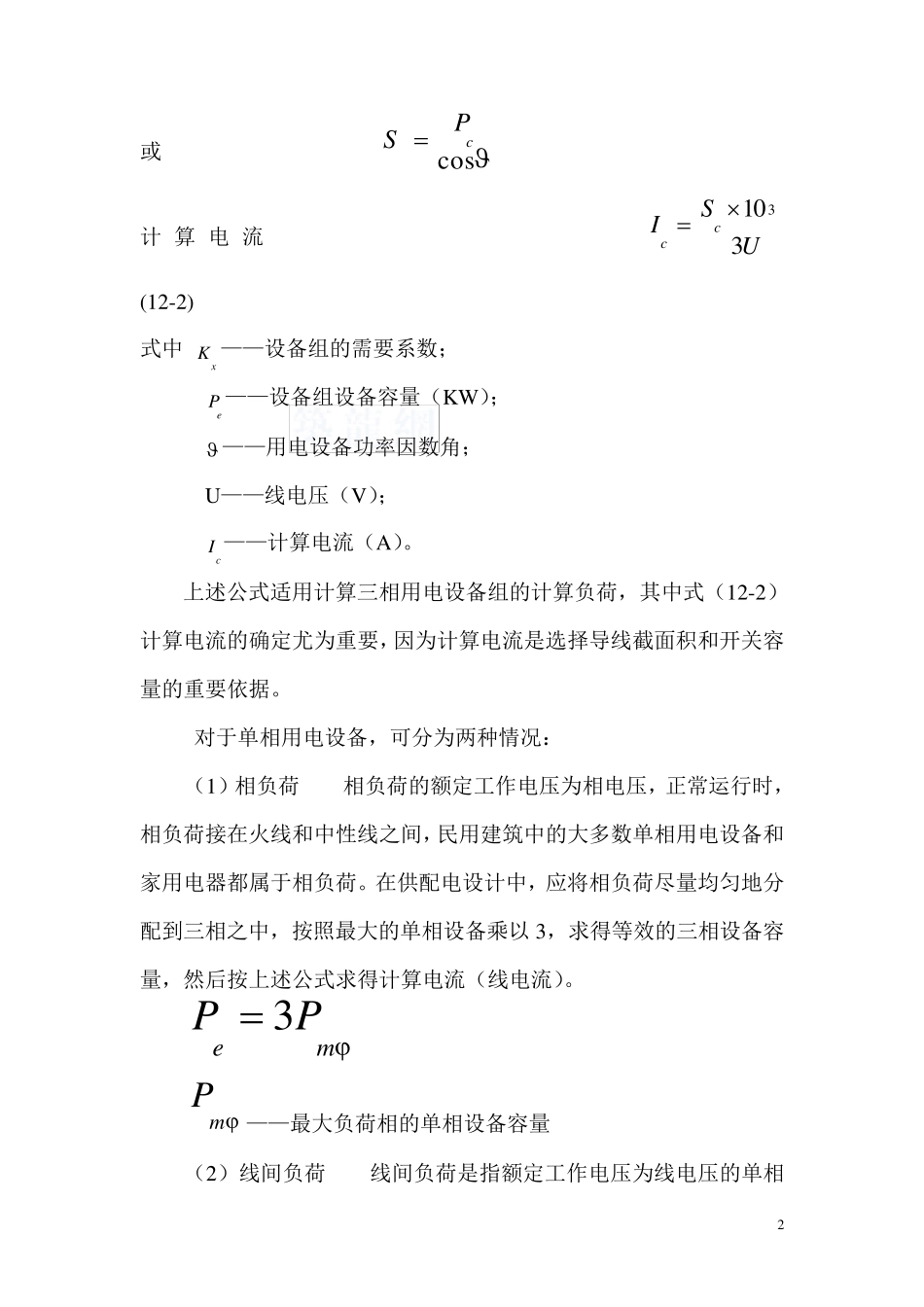

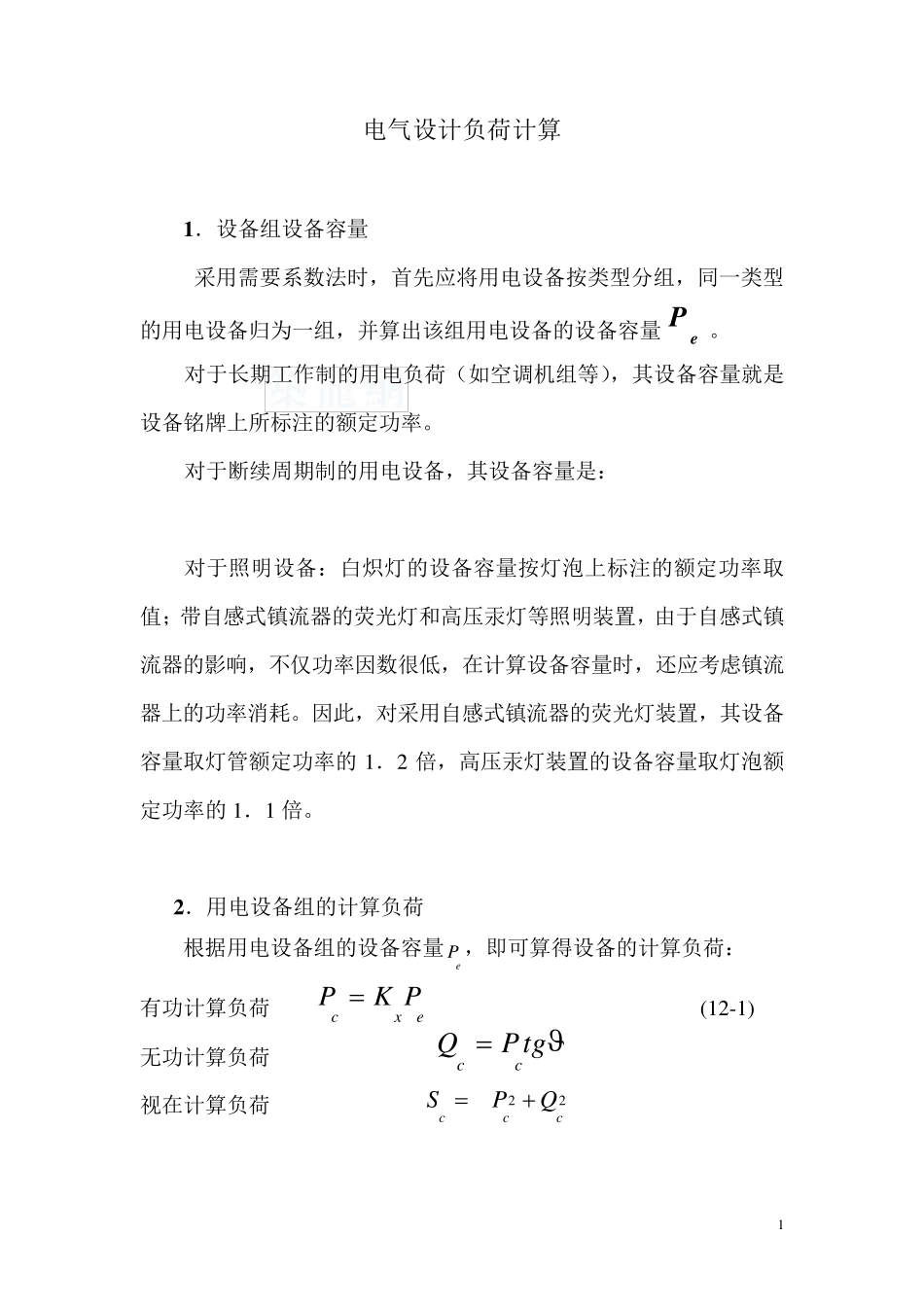

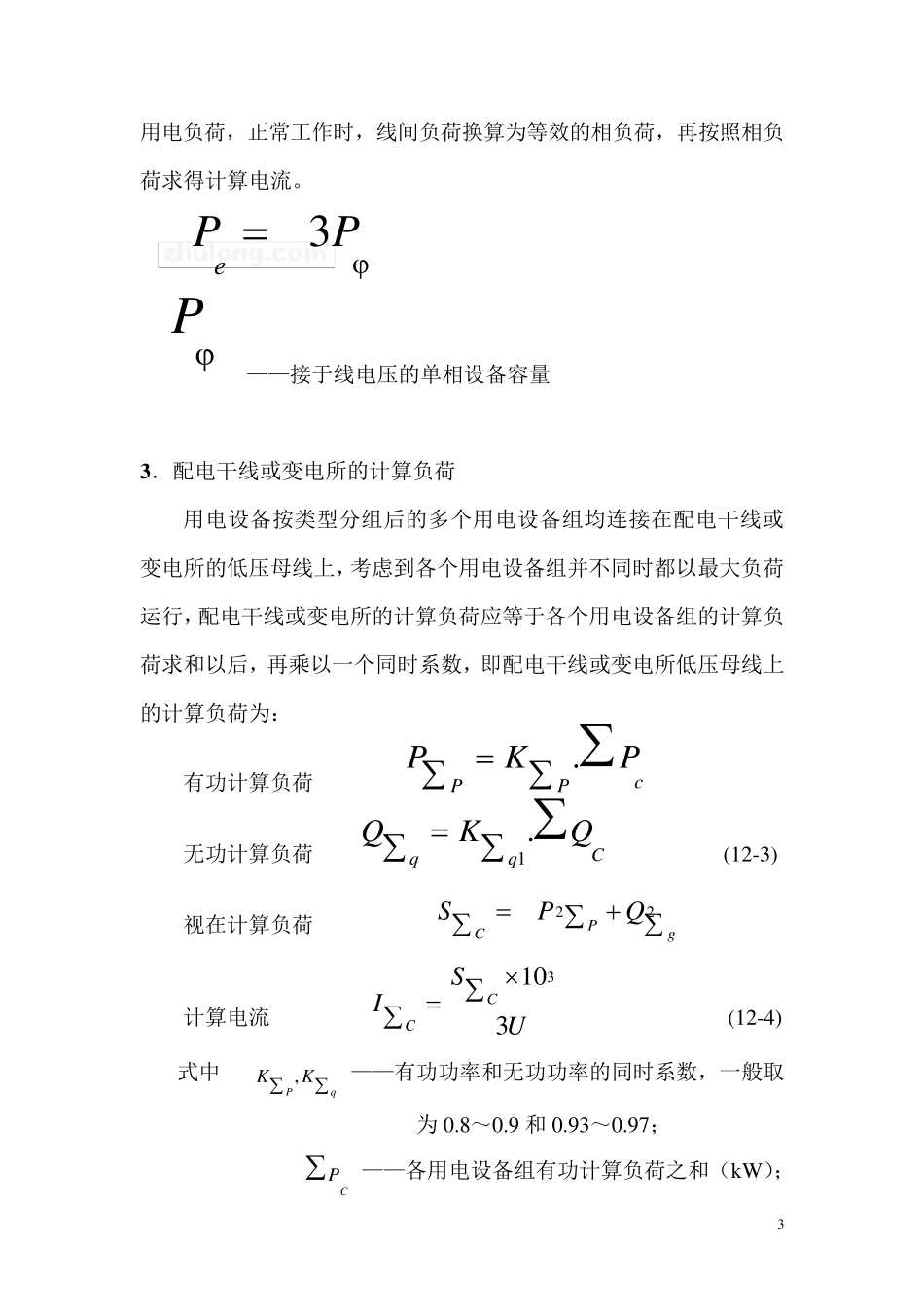

1 电气设计负荷计算 1 ．设备组设备容量 采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量eP。 对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。 对于断续周期制的用电设备，其设备容量是： 对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1 ．2 倍，高压汞灯装置的设备容量取灯泡额定功率的1 ．1 倍。 2 ．用电设备组的计算负荷 根据用电设备组的设备容量eP ，即可算得设备的计算负荷： 有功计算负荷 excPKP (1 2 -1 ) 无功计算负荷 tgPQcc 视在计算负荷 22cccQPS 2 或 coscPS 计算电流 USIcc3103 (12-2) 式中 xK ——设备组的需要系数； eP ——设备组设备容量（KW）； ——用电设备功率因数角； U——线电压（V）； cI ——计算电流（A）。 上述公式适用计算三相用电设备组的计算负荷，其中式（12-2）计算电流的确定尤为重要，因为计算电流是选择导线截面积和开关容量的重要依据。 对于单相用电设备，可分为两种情况： （1）相负荷 相负荷的额定工作电压为相电压，正常运行时，相负荷接在火线和中性线之间，民用建筑中的大多数单相用电设备和家用电器都属于相负荷。在供配电设计中，应将相负荷尽量均匀地分配到三相之中，按照最大的单相设备乘以 3，求得等效的三相设备容量，然后按上述公式求得计算电流（线电流）。 mePP3 mP——最大负荷相的单相设备容量 （2）线间负荷 线间负荷是指额定工作电压为线电压的单相 3 用电负荷，正常工作时，线间负荷换算为等效的相负荷，再按照相负荷求得计算电流。 PPe3 P ——接于线电压的单相设备容量 3 ．配电干线或变电所的计算负荷 用电设备按类型分组后的多个用电设备组均连接在配电干线或变电所的低压母线上，考虑到各个用电设备组并不同时都以最大负荷运行，配电干线或变电所的计算负荷应等于各个用电设备组的计算负荷求和以后，再乘以一个同时系数，即配电干线或变电所低压母线上的计算负荷为： 有功计算负荷 cPPPKP. 无功计算负荷 CqqQKQ.1 (12-3)...
