电气防爆区施工方案

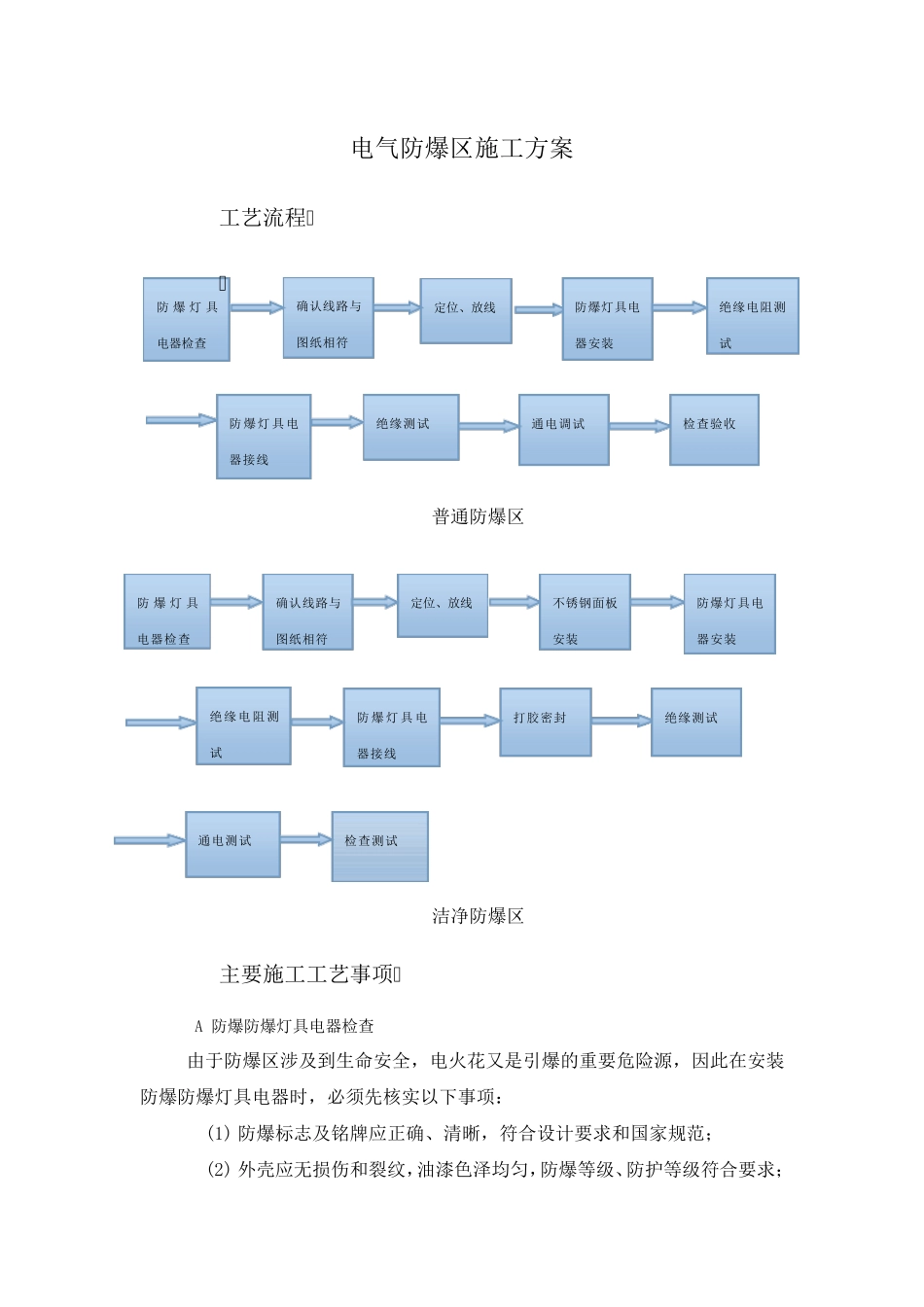

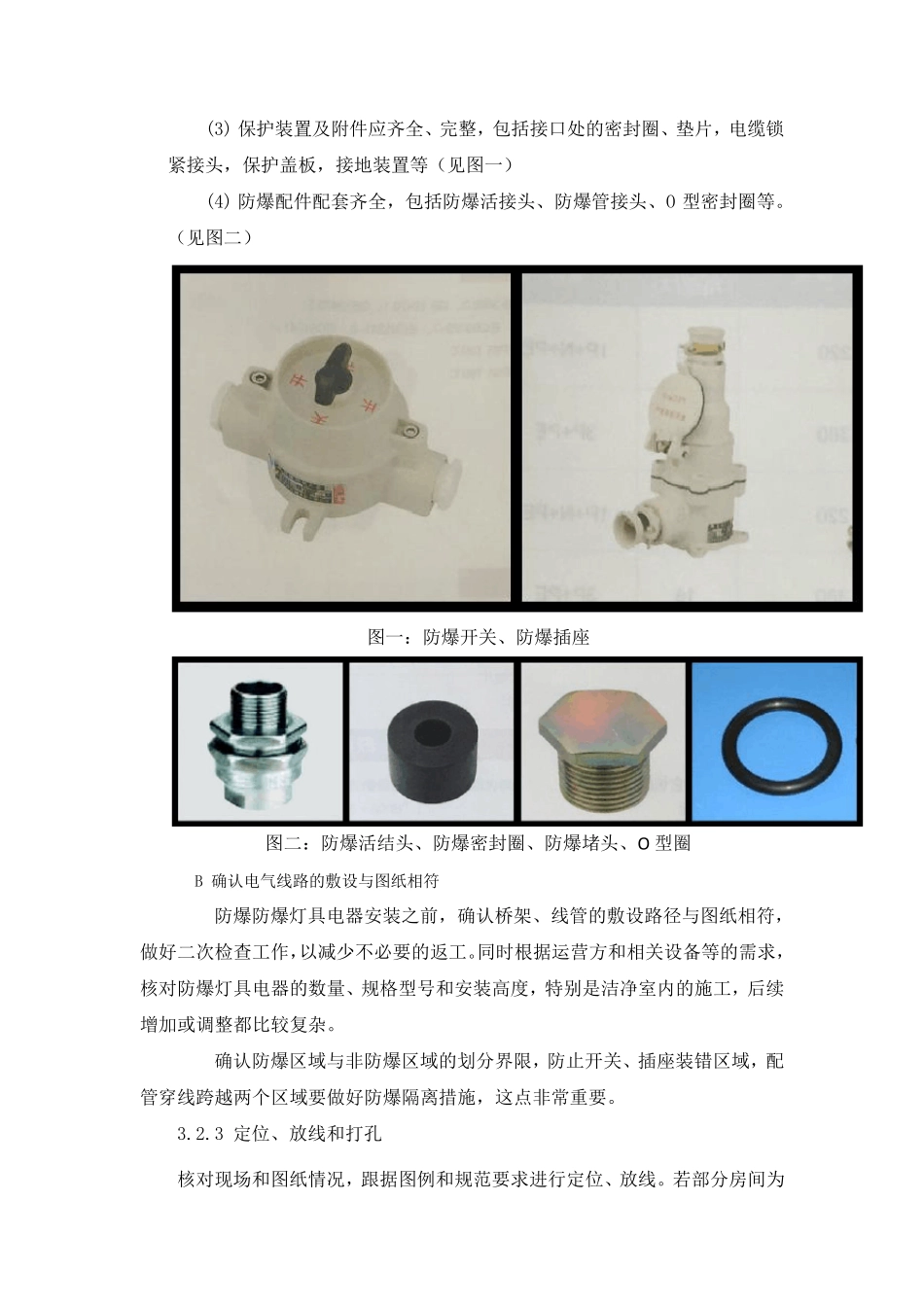

电气防爆区施工方案 工艺流程 普通防爆区 洁净防爆区 主要施工工艺事项 A 防爆防爆灯具电器检查 由于防爆区涉及到生命安全，电火花又是引爆的重要危险源，因此在安装防爆防爆灯具电器时，必须先核实以下事项： (1) 防爆标志及铭牌应正确、清晰，符合设计要求和国家规范； (2) 外壳应无损伤和裂纹，油漆色泽均匀，防爆等级、防护等级符合要求； 防爆灯具电器检查 确认线路与图纸相符 定位、放线 防爆灯具电器安装 绝缘电阻测试 防爆灯具电器接线 绝缘测试 通电调试 检查验收 防爆灯具电器检查 确认线路与图纸相符 定位、放线 不锈钢面板安装 防爆灯具电器安装 绝缘电阻测试 防爆灯具电器接线 打胶密封 绝缘测试 通电测试 检查测试 (3) 保护装置及附件应齐全、完整，包括接口处的密封圈、垫片，电缆锁紧接头，保护盖板，接地装置等（见图一） (4) 防爆配件配套齐全，包括防爆活接头、防爆管接头、O 型密封圈等。（见图二） 图一：防爆开关、防爆插座 图二：防爆活结头、防爆密封圈、防爆堵头、O 型圈 B 确认电气线路的敷设与图纸相符 防爆防爆灯具电器安装之前，确认桥架、线管的敷设路径与图纸相符，做好二次检查工作，以减少不必要的返工。同时根据运营方和相关设备等的需求，核对防爆灯具电器的数量、规格型号和安装高度，特别是洁净室内的施工，后续增加或调整都比较复杂。 确认防爆区域与非防爆区域的划分界限，防止开关、插座装错区域，配管穿线跨越两个区域要做好防爆隔离措施，这点非常重要。 3.2.3 定位、放线和打孔 核对现场和图纸情况，跟据图例和规范 要求进 行 定位、放线。若 部 分房 间 为架空地板区域，应以地板高度为基准进行放线和定位。 根据防爆灯具、电器尺寸图，施工平面布置图，定位开关、插座安装标高和固定螺栓孔位置。 洁净区根据制作合格的 SUS304 不锈钢面板的尺寸进行定位、放线和打孔。对于洁净区域的定位和开孔，一定要做到准确无误。一旦孔洞大于嵌入尺寸，将严重影响整体的美观和后续的安装。（见图三） 图三：防爆开关尺寸、防爆插座尺寸、定位放线 C 洁净室SUS304不锈钢底板安装 首先，检查核对实际加工的 SUS304 不锈钢底板的尺寸，丝孔、出线孔等位置是否与加工设计的面板图纸一致。（见图四） 图四：防爆开关面板加工图、防爆插座面板加工图 其次，试组装，将防爆防爆灯具电器本体安装在SUS304 不锈钢底板上，检查螺丝孔是否完好，电缆出...
