电池供电RS485通讯手册

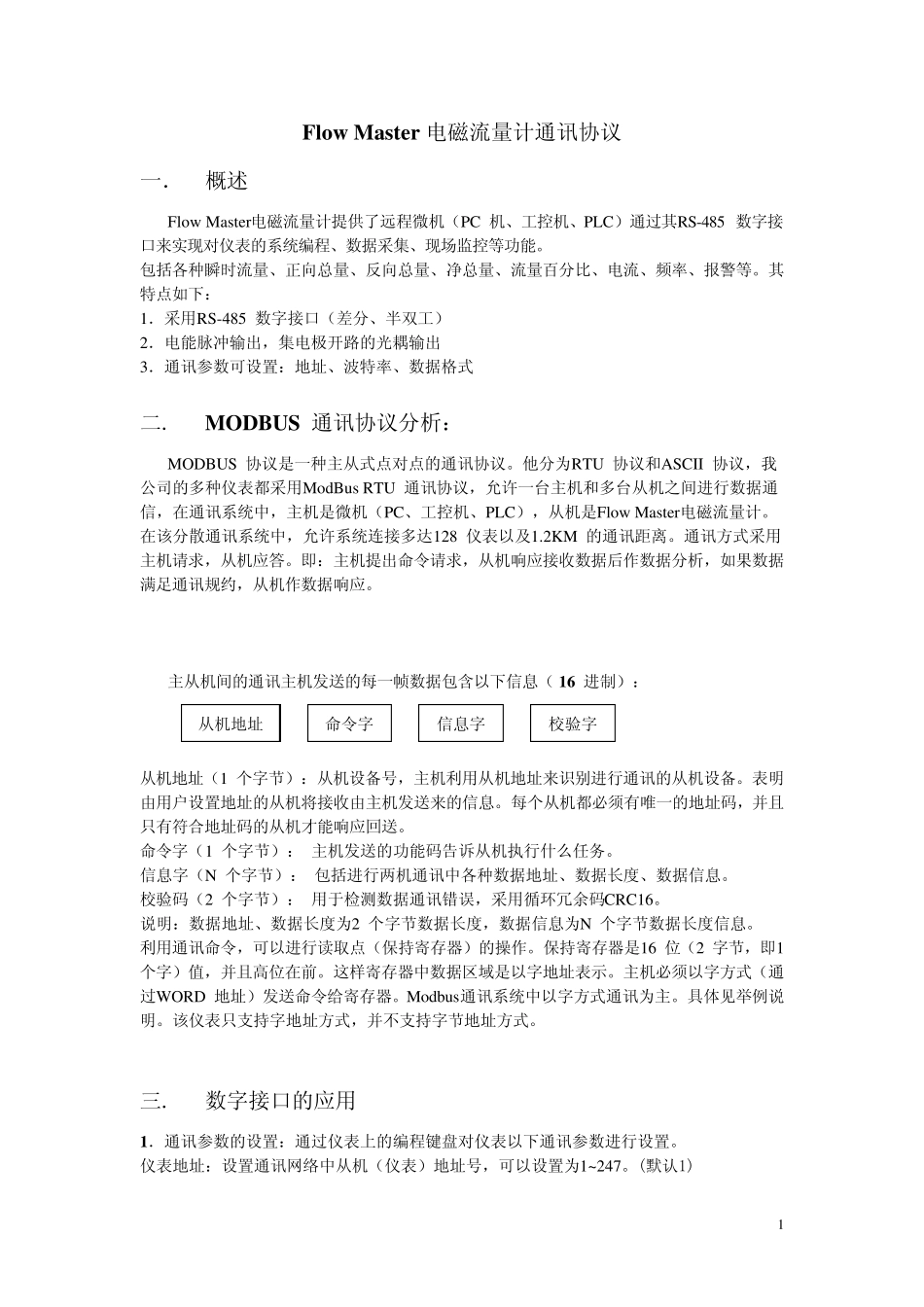

电池供电RS485通讯手册_第1页
1/6

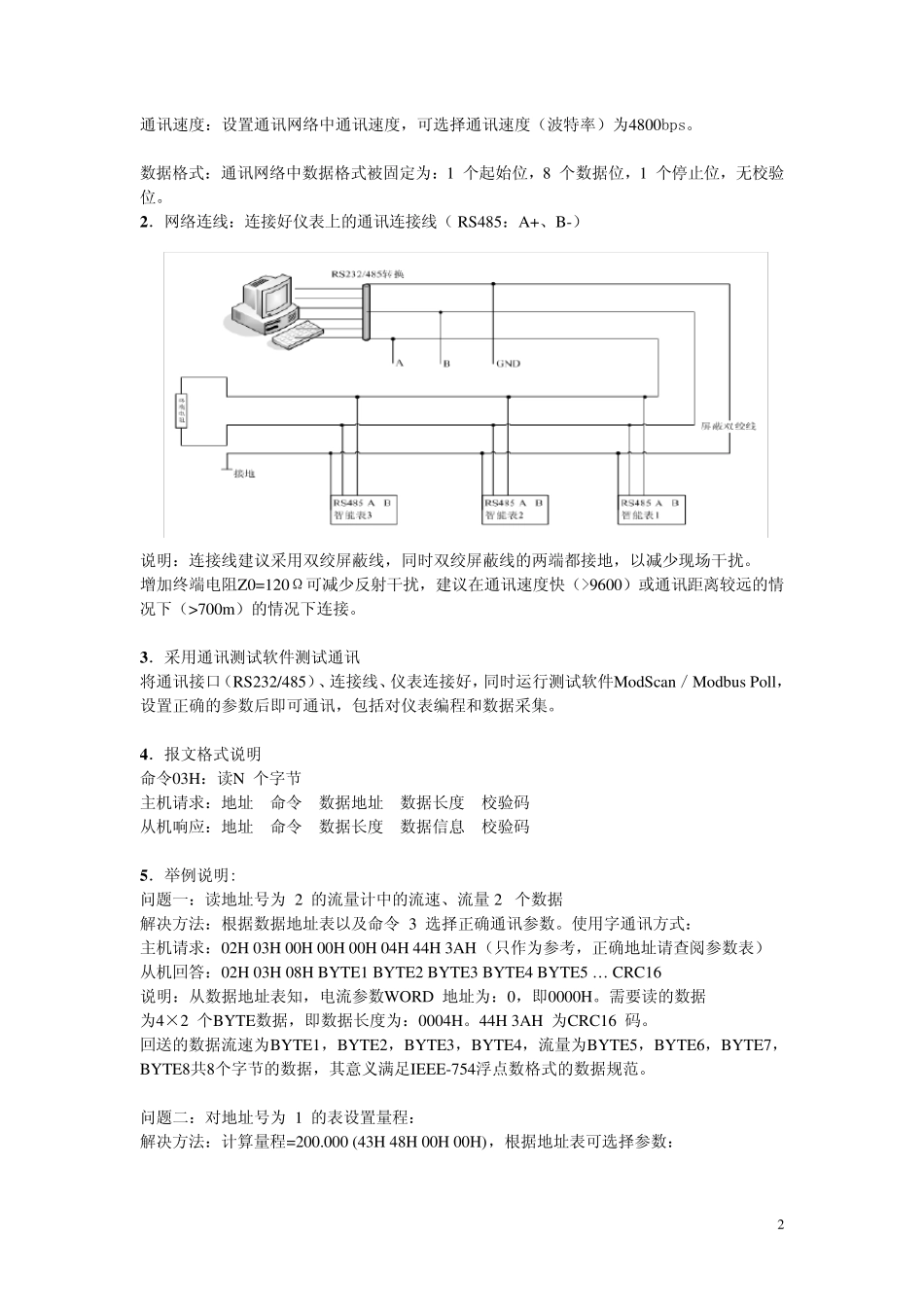

电池供电RS485通讯手册_第2页
2/6

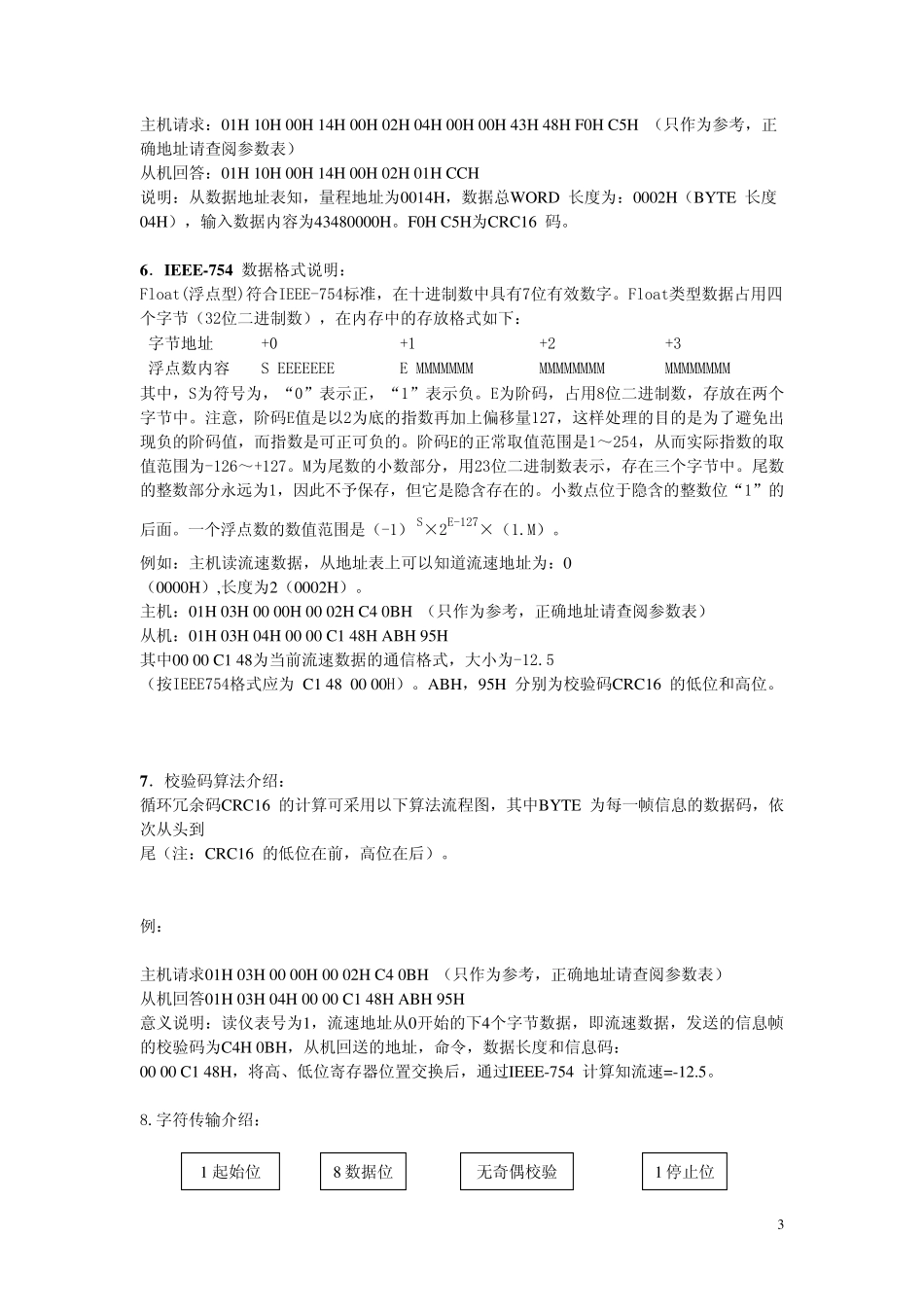

电池供电RS485通讯手册_第3页
3/6
1Flow Master 电磁流量计通讯协议 一. 概述 Flow Master电磁流量计提供了远程微机(PC 机、工控机、PLC)通过其RS-485 数字接口来实现对仪表的系统编程、数据采集、现场监控等功能。 包括各种瞬时流量、正向总量、反向总量、净总量、流量百分比、电流、频率、报警等。其特点如下: 1.采用RS-485 数字接口(差分、半双工) 2.电能脉冲输出,集电极开路的光耦输出 3.通讯参数可设置:地址、波特率、数据格式 二. MODBUS 通讯协议分析: MODBUS 协议是一种主从式点对点的通讯协议。他分为RTU 协议和ASCII 协议,我公司的多种仪表都采用ModBus RTU 通讯协议,允许一台主机和多台从机之间进行数据通信,在通讯系统中,主机是微机(PC、工控机、PLC),从机是Flow Master电磁流量计。在该分散通讯系统中,允许系统连接多达128 仪表以及1.2KM 的通讯距离。通讯方式采用主机请求,从机应答。即:主机提出命令请求,从机响应接收数据后作数据分析,如果数据满足通讯规约,从机作数据响应。 主从机间的通讯主机发送的每一帧数据包含以下信息(16 进制): 从机地址(1 个字节):从机设备号,主机利用从机地址来识别进行通讯的从机设备。表明由用户 设置地址的从机将 接收由主机发送来的信息。每个从机都必 须 有 唯 一的地址码 ,并 且只 有 符 合 地址码 的从机才 能响应回 送。 命令字(1 个字节): 主机发送的功能码 告 诉 从机执 行什 么 任 务 。 信息字(N 个字节): 包括进行两 机通讯中各种数据地址、数据长 度 、数据信息。 校 验 码 (2 个字节): 用于 检 测 数据通讯错 误 ,采用循 环 冗 余 码 CRC16。 说 明:数据地址、数据长 度 为2 个字节数据长 度 ,数据信息为N 个字节数据长 度 信息。 利用通讯命令,可以进行读 取 点(保 持 寄 存 器 )的操 作。保 持 寄 存 器 是16 位 (2 字节,即1 个字)值 ,并 且 高 位 在前 。这 样 寄 存 器 中数据区 域 是以字地址表示 。主机必 须 以字方式(通过WORD 地址)发送命令给 寄 存 器 。Modbus通讯系统中以字方式通讯为主。具 体 见 举 例 说明。该仪表只 支 持 字地址方式,并 不 支 持 字节地址方式。 三 . 数字接口的应用 1.通讯参数的设置:通过仪表上 的编程键 盘 对仪表以下通讯参数进行设置。 仪表地址:设置通讯网 络 ...
