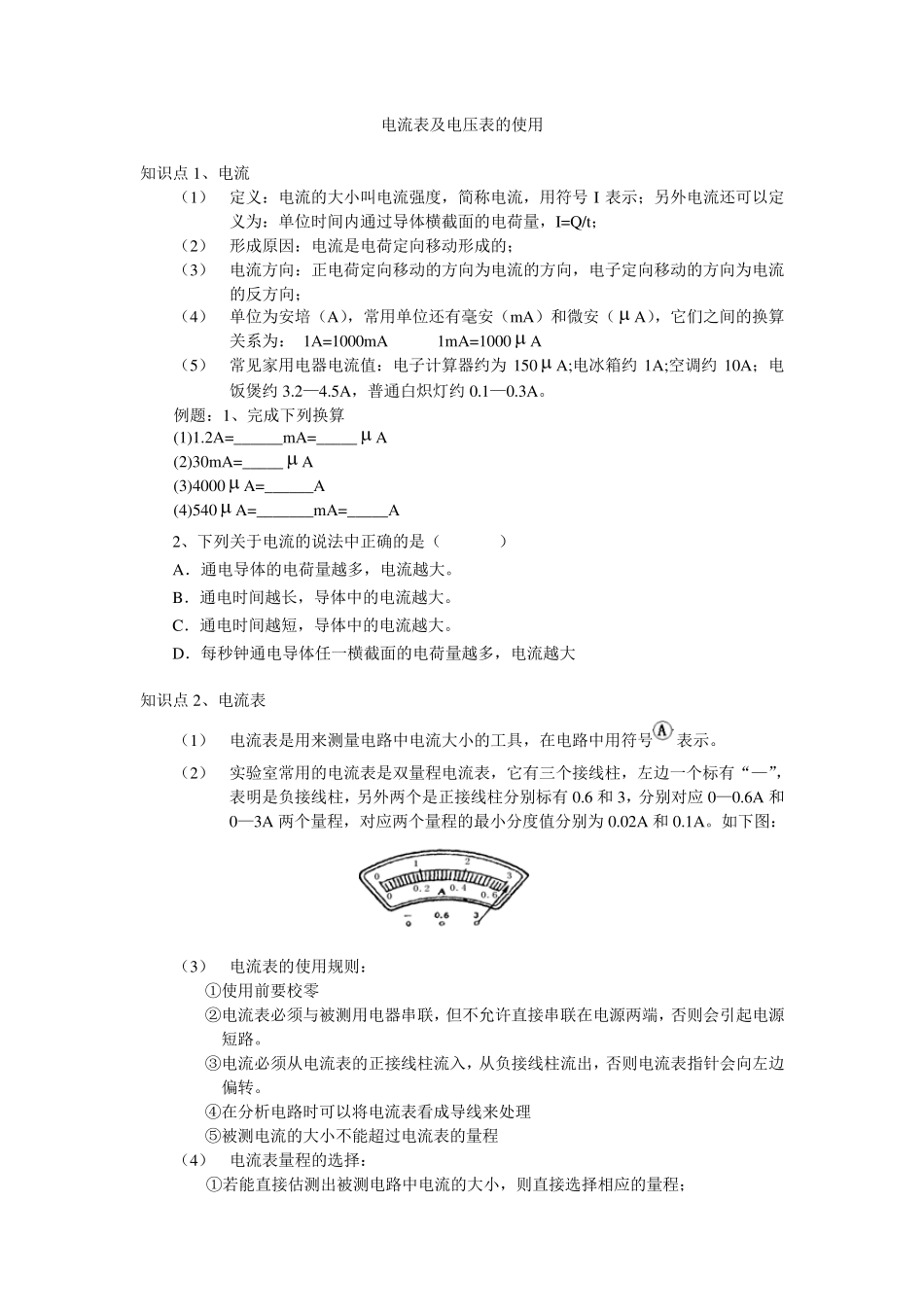

电流表及电压表的使用_第1页
1/8

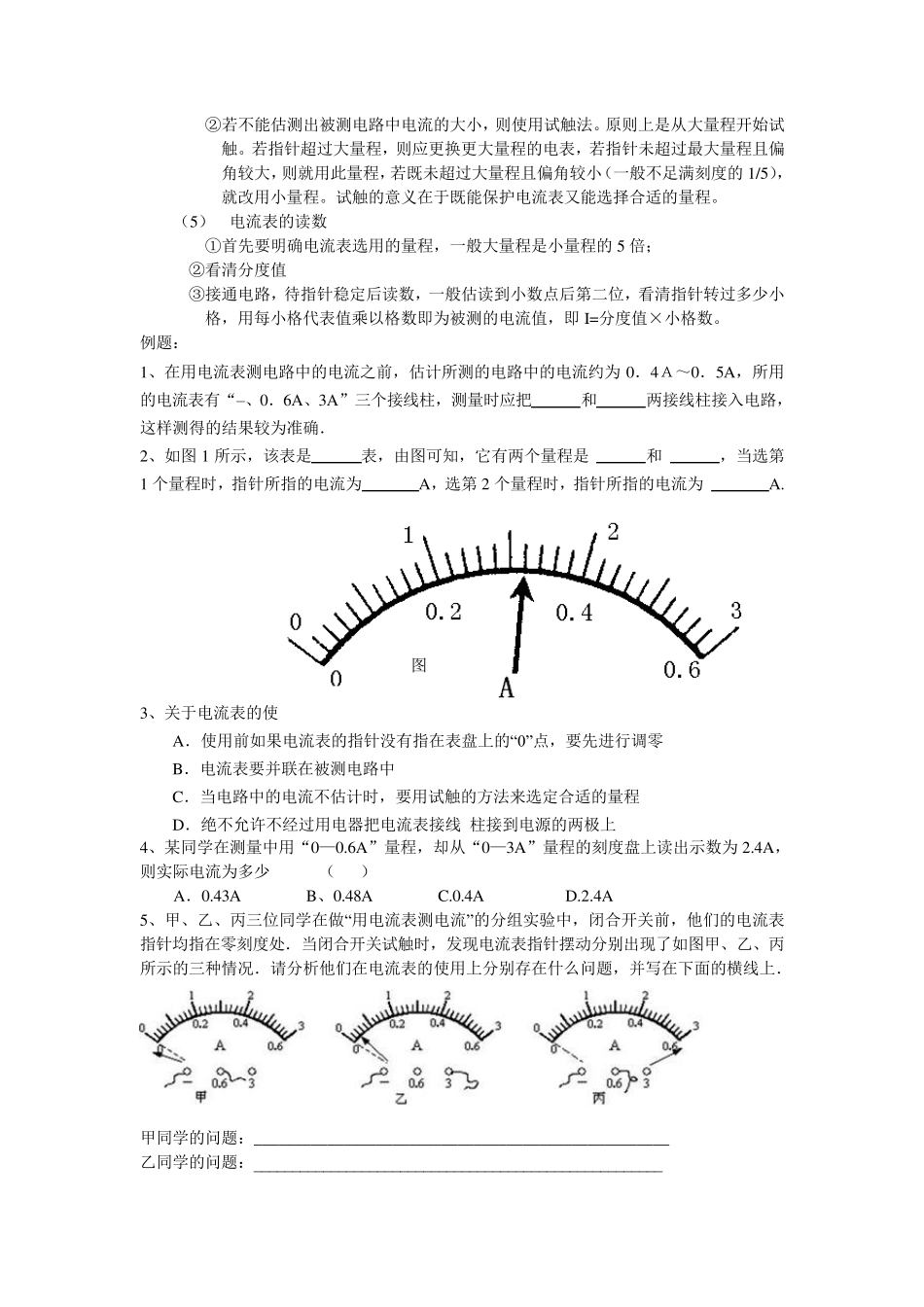

电流表及电压表的使用_第2页
2/8
电流表及电压表的使用_第3页
3/8
电流表及电压表的使用 知识点1、电流 (1) 定义:电流的大小叫电流强度,简称电流,用符号I 表示;另外电流还可以定义为:单位时间内通过导体横截面的电荷量,I=Q/t; (2) 形成原因:电流是电荷定向移动形成的; (3) 电流方向:正电荷定向移动的方向为电流的方向,电子定向移动的方向为电流的反方向; (4) 单位为安培(A),常用单位还有毫安(mA)和微安( A),它们之间的换算关系为: 1A=1000mA 1mA=1000  A (5) 常见家用电器电流值:电子计算器约为150  A;电冰箱约1A;空调约10A;电饭煲约3.2—4.5A,普通白炽灯约0.1—0.3A。 例题:1、完成下列换算 (1)1.2A=______mA=_____  A (2)30mA=_____  A (3)4000  A=______A (4)540  A=_______mA=_____A 2、下列关于电流的说法中正确的是( ) A.通电导体的电荷量越多,电流越大。 B.通电时间越长,导体中的电流越大。 C.通电时间越短,导体中的电流越大。 D.每秒钟通电导体任一横截面的电荷量越多,电流越大 知识点2、电流表 (1) 电流表是用来测量电路中电流大小的工具,在电路中用符号表示。 (2) 实验室常用的电流表是双量程电流表,它有三个接线柱,左边一个标有“—”,表明是负接线柱,另外两个是正接线柱分别标有0.6 和3,分别对应 0—0.6A 和0—3A 两个量程,对应两个量程的最小分度值分别为0.02A 和0.1A。如下图: (3) 电流表的使用规则: ①使用前要校零 ②电流表必须与被测用电器串联,但不允许直接串联在电源两端,否则会引起电源短路。 ③电流必须从电流表的正接线柱流入,从负接线柱流出,否则电流表指针会向左边偏转。 ④在分析电路时可以将电流表看成导线来处理 ⑤被测电流的大小不能超过电流表的量程 (4) 电流表量程的选择: ①若能直接估测出被测电路中电流的大小,则直接选择相应的量程; ②若不能估测出被测电路中电流的大小,则使用试触法。原则上是从大量程开始试触。若指针超过大量程,则应更换更大量程的电表,若指针未超过最大量程且偏角较大,则就用此量程,若既未超过大量程且偏角较小(一般不足满刻度的1/5),就改用小量程。试触的意义在于既能保护电流表又能选择合适的量程。 (5) 电流表的读数 ①首先要明确电流表选用的量程,一般大量程是小量程的5 倍; ②看清分度值 ③接通电路,待指针稳定后读数,一般估读到小数点后第二位,看清指针转过多少小格,用每小格...
