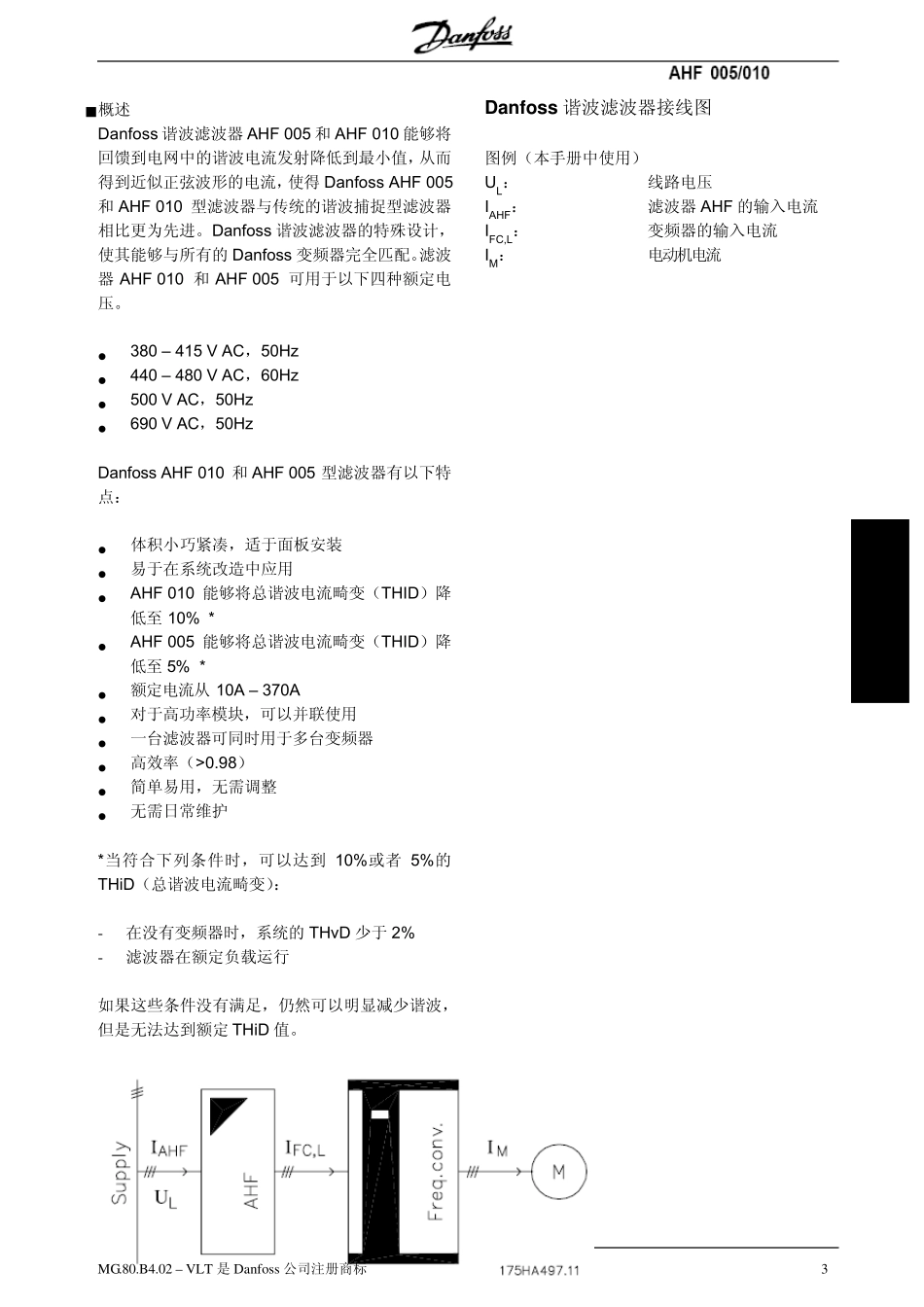

■ 目录 安全 警告 本手册中所用符号 操作人员的安全 避免滤波模块损坏 直流线路谐振 概述 概述 订货号,380 – 415 V,50 Hz 订货号,440 – 480 V,60 Hz 订货号,500 V,50 Hz 所需滤波器准确规格的计算 规格 一般技术数据 环境数据 尺寸/质量 尺寸图 安装 机械安装 通风 过热开关 电源线规格 不同类型主电网中运行 面板或者其他防护中的典型安装 试车 试车 附录:安全和应用注意事项 1. 概述 2. 应用指导 3. 运输,存放 4. 安装 5. 电气安装 6. 运行 7. 维护和服务 MG.80.B4.02 – VLT 是 Danfoss 公司注册商标 1 ■警告 Danfoss谐波滤波器AHF 005 和AHF 010 当连接电源时,会带有危险电压。因此仅允许专业电工进行安装。不正确安装滤波模块组或者连接的变频器可能造成设备故障,严重的人身伤害或者死亡。请遵照本手册、国家电气法规和当地安全法规。 谐波滤波器仅允许在有封闭罩的条件下才可运行。 ■本手册中所用符号 当你阅读本手册时,你会在需要特别注意的地方看到一些不同的符号。 危险电压警告 一般危险警告 注意!: 这个符号表示一般性有用的注意事项。如果你遵循它,会使滤波模块组/变频器系统的操作更加简易。 ■操作人员的安全 在与电源断开后,电源端子×1.1,×1.2,×1.3,×3.1,×3.2,×3.3,×4.1,×4.2和×4.3 仍带电至少 15 分钟。 滤波模块组必须安装在线路上,以保证可以正常工作,不会对人员造成伤害。必须根据其用途,正确安装和使用这些模块组。 ■避免滤波模块损坏 1. 滤波模块仅允许与 Danfoss 变频器配套使用。禁止使用其他用电设备,否则可能会损坏设备。 2. 如果设备损坏,请不要使用变频器系统(变频器,电动机负载和滤波模块)。 3. 禁止对滤波模块进行改动。 ■直流线路谐振 为了避免直流线路中的谐振出现,可能需要禁止动态直流线路补偿。 483 动态直流线路补偿 (DC LINK COMP.) 值: Off [0] ★ On [1] 功能: VLT 5000,6000 和 8000 系列产品具有一项特性,此特性可以使得输出电压不受直流线路中的其他电压波动(例如,由主供电电源的快速波动引起)的影响。优点是最大电压情况下在电动机转轴(低转矩脉动)上获得非常稳定的力矩。 选择描述: 在某些情况中,此种动态补偿可引起直流线路中的谐振,应当被禁止。典型的案例是,在主电源中安装线路扼流圈或者被动谐波滤波器(例如,...
