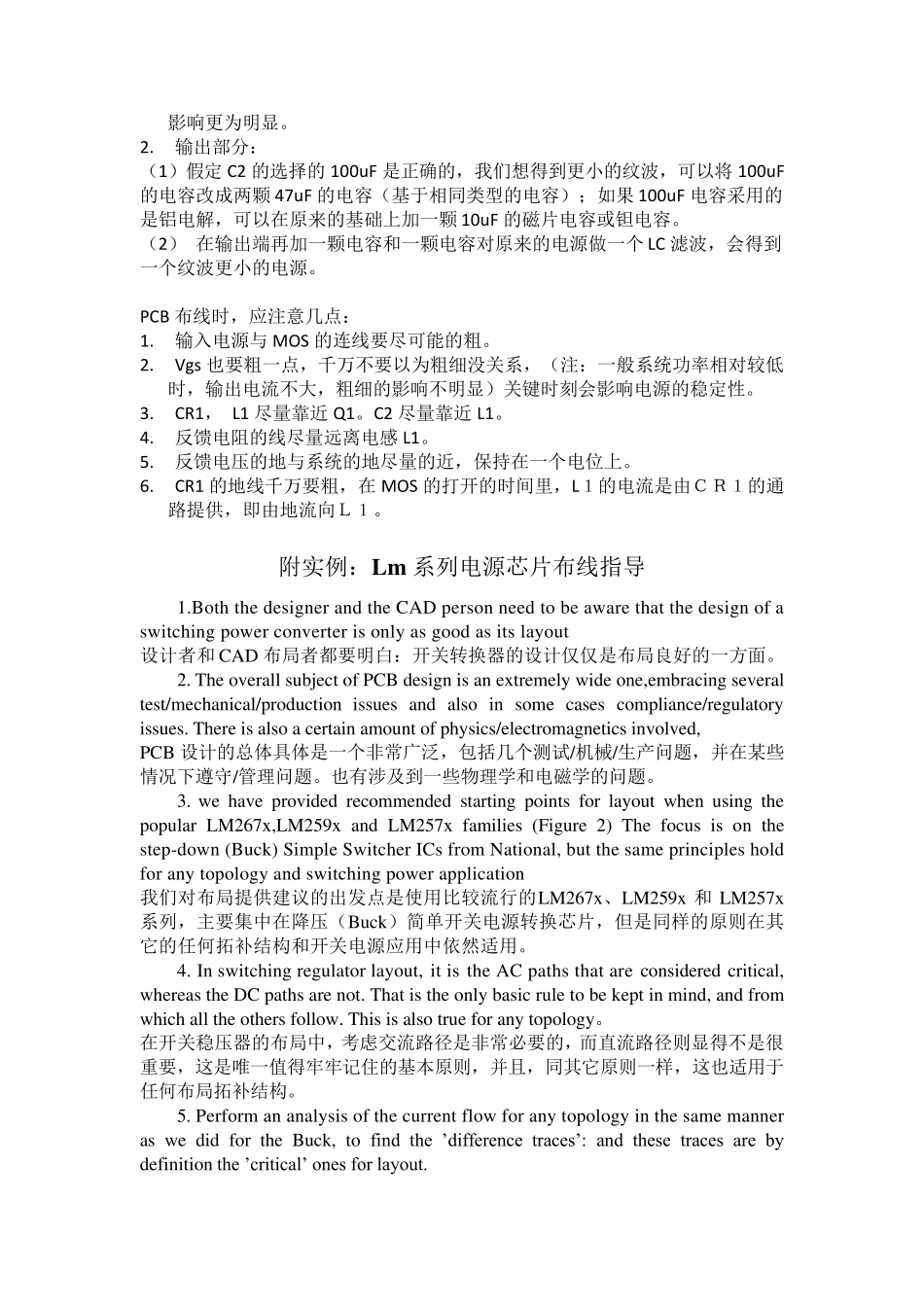

注：本文内容摘抄整理自网络、论坛，仅供大家参考学习，谢谢 电源、DC-DC 电路原理设计及 PCB 布线注意事项大全 一般的降压型的 DC-DC 变换的典型原理电路，如下图： 一．DC-DC 电路设计至少要考虑以下条件： 1. 外部输入电源电压的范围，输出电流的大小。 2. DC-DC 输出的电压，电流，系统的功率最大值。 二．基于以上两点选择 PWM IC 要考虑： 1. PWM IC 的最大输入电压。 2. PWM 开关的频率，这一点的选择关系到系统的效率。对储能电感，电容的大小的选择也有一定影响。 3. MOS 管的所能够承受的最大额定电流及其额定功率，如果 DC-DC IC 内部自带 MOS，只需要考虑 IC 输出的额定电流。 4. MOS 的开关电压 Vgs 大小及最大承受电压。 三．电感（L1），二极管（CR1），电容（C2）的选择 1. 电感量：大小选择主要由开关频率决定，大小会影响电源纹波；额定电流，电感的内阻选择由系统功耗决定。 2. 二极管：通常都用肖特基二极管。选择时要考滤反向电压，前向电流，一般情况反向电压为输入电源电压的二倍，前向电流为输出电流的两倍。 3. 电容：电容的选择基于开关的频率，系统纹波的要求及输出电压的要求。容量和电容内部的等效电阻决定纹波大小（当然和电感也有关）。 如何得到一个电源纹波相对较小、对系统其他电路干扰相对较小，而且相对稳定可靠的 DC-DC 电路，需要对以上电路的原理做如下修改： 1. 输入部分：电源输入端 需要加 电感电容滤波。目 的：由于 MOS 管的开关及电感在 瞬 间 的变化 会造 成 输入电源的波动 ，尤 其是 在 系统耗电波动 较大时， 影 响 更 为 明 显 。 2. 输 出 部 分 ： （ 1） 假 定 C2 的 选 择 的 100uF 是 正 确 的 ， 我 们 想 得 到 更 小 的 纹 波 ， 可 以 将 100uF的 电 容 改 成 两 颗 47uF 的 电 容 （ 基 于 相 同 类 型 的 电 容 ） ； 如 果 100uF 电 容 采 用 的是 铝 电 解 ， 可 以 在 原 来 的 基 础 上 加 一 颗 10uF 的 磁 片 电 容 或 钽 电 容 。 （ 2） 在 输 出 端 再 加 一 颗 电 容 和 一 颗 电 容 对 原 来 的 电 源 做 一 个 LC 滤 波 ， 会 得 到一 个 纹 波 更 小 的 电 源 。 PCB 布 线 时 ， 应 注 意 几 点 ： 1. 输 入 电 源 与 MOS ...
