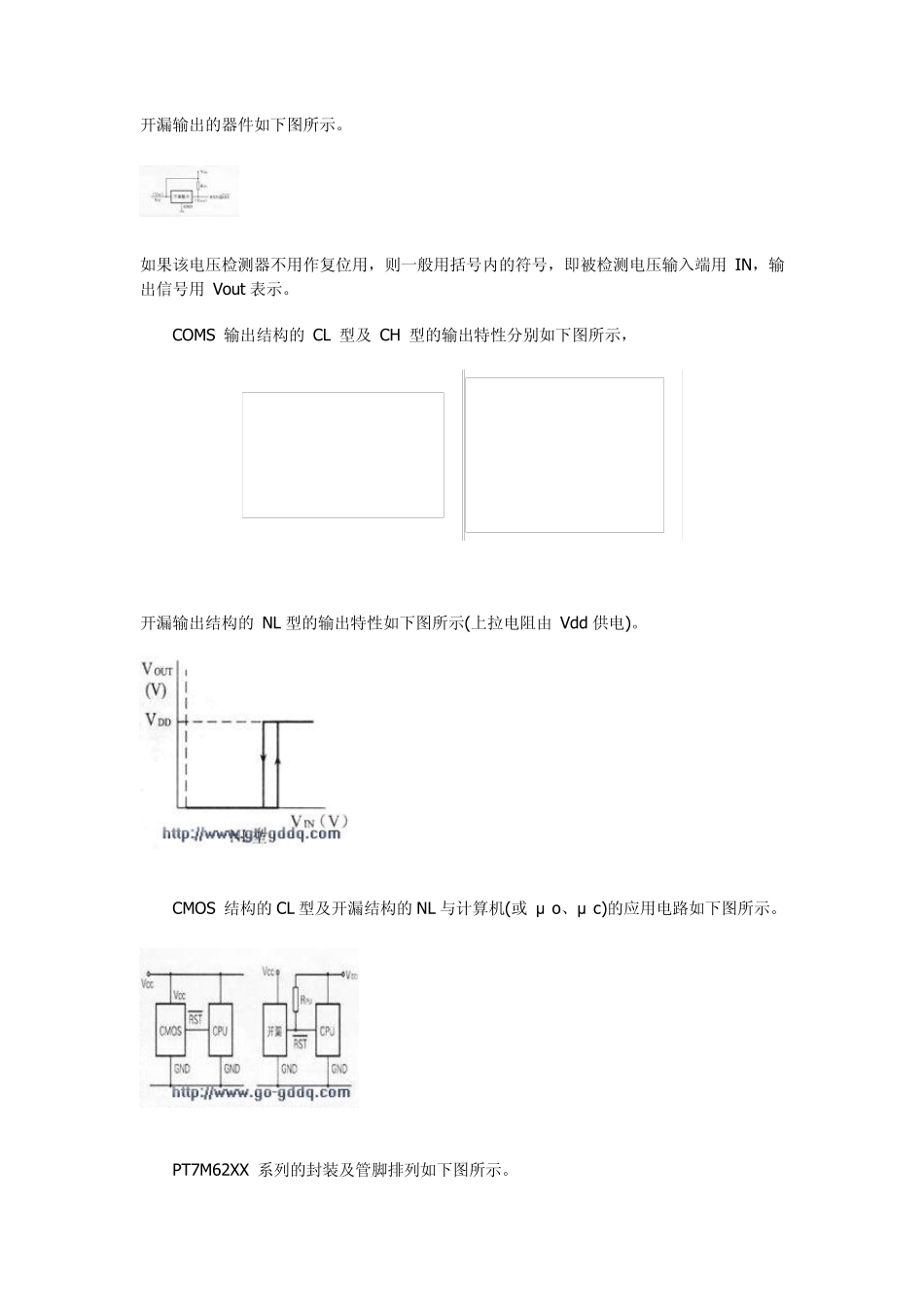

有一些要求长期不间断工作的便携式电子仪器采用主电池及备用电池供电，在主电池电压降到低电压阈值电压时，由备用电池自动切换供电；并给出主电池停止供电信号，使及时更换主电池，保证长期不间断工作。例如用于野外的长期测量电子仪器、便携式火灾报警器等。 又例如，在用交流市电供电的防盗报瞀系统中，若盗贼先切断交流电源，则报警系统失效。若采用交直流供电，则即使盗贼切断交流电，直流电会自动切换供电，可保证报警统正常工作。另外，在影、剧院、大型商场的应急通道中设有交直流供电的走向指示灯，对发生突然停电时，对安全疏散是有重大作用的。 本文介绍这两种电子产品的电源自动切换电路。 自动切换电路的要求自动切换电路的要求是，在交直流电源自动切换电路中，交流电优先，在主、备用电池自动切换电路中，主电池优先；在自动切换过程中不间断电子产品的工作；自动切换电路工作可靠；切换电路耗电很小；电路简单、占印制板面积小。成本低。 笔者采用新型低功耗、高精度电压检测器 PT7M62XX 系列及一些通用电子元器件组成的两种自动切换电路，能满足上述要求。先介绍一下自动切换电路中关链器件 PT7M62xx系列。PT7M62XX 系列简介 PT7M62XX 系列电压检测器是百利通公司的一种高精度、低功耗、多种封装形式、固定检测电压的器件(检测电压从1，8~ 5.0V，每 10mV 一个品种)。它主要应用于计算机、微处理器及微控制器、智能仪器及便携式电池供电设备等。 该系列电压检测器主要特点：检测电压精度高( ± 0.8%)；静态电流小，典型值为 0.9μ A (VCC=3V)；电压检测值从1.8~ 5V，每10mV 有一个品种；工作电压范围 1.2~ 5.5V；有两种输出结构：CMOS 输出及开漏输出；输出电流大小与输入电压有关，在±1 ~ 9mA 之间：工作温度范围-40℃~ + 85℃。 PT7M62XX 系列输出有两种：当 Vcc 下降到低电压阈值电压 VTH- 时，输出为低电平(称为 CL 型)，输出端为 ；当 Vcc 下降到低电压阈值电压 VTH- 时，输出为高电平(称为 CH 型)，输出端为 RST；输出高电平时>0.8Vcc，低电平时<0.2 Vcc。 PT7M62XX 系列是三端器件，Vcc 是被检测电压的输入端，其输入的检测电压又是器件内部的供电电压。由于内部器件的工作电压要大于0.8V 才能正常工作，所以检测器的电压最小值为 1V(1V 以下为非工作区)。 CMOS 输出结构的器件如下图所示， 开漏输出的器件如下图所示。 如果该电压检测器不用作复位用，则一般用括...
