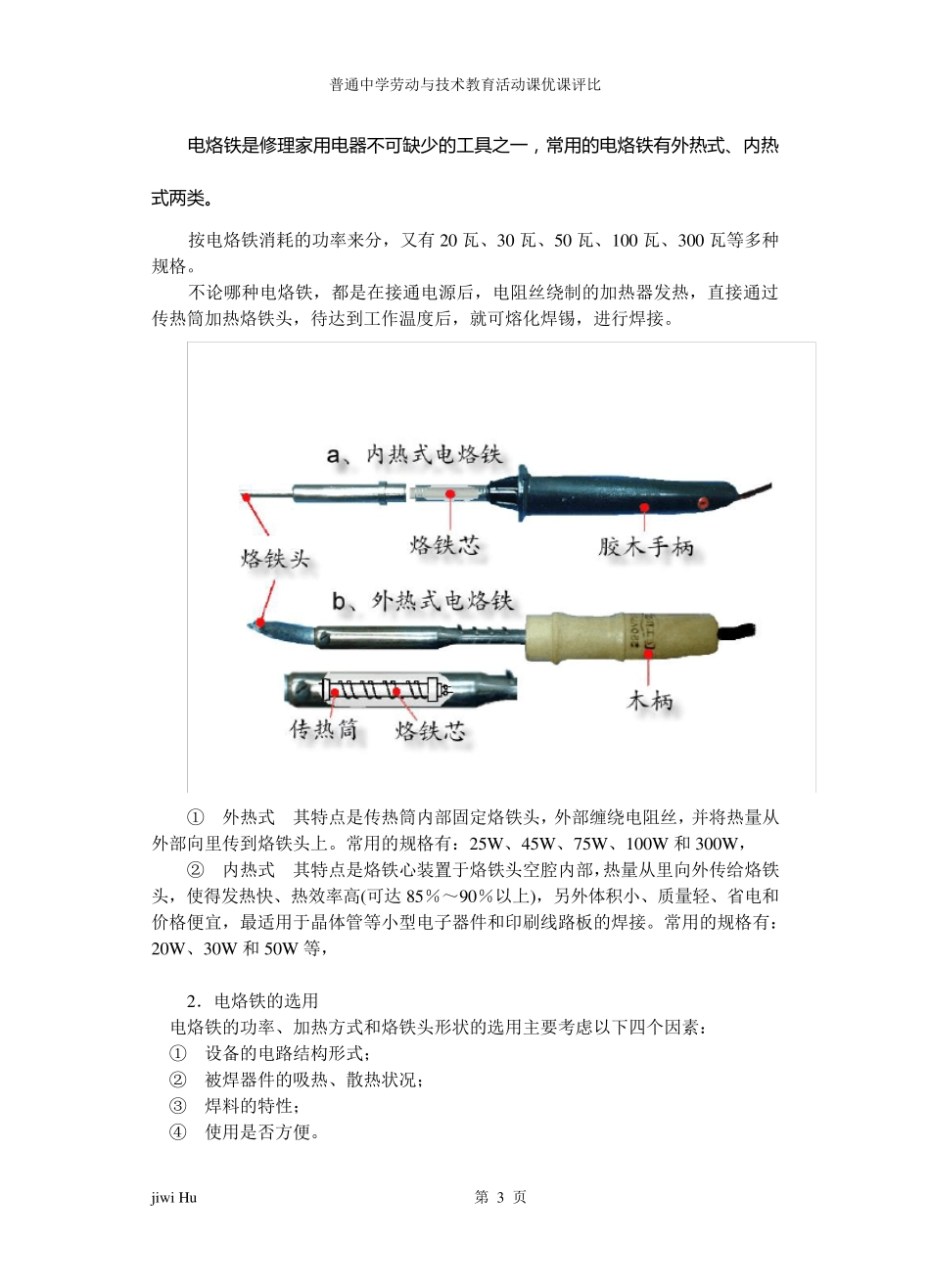

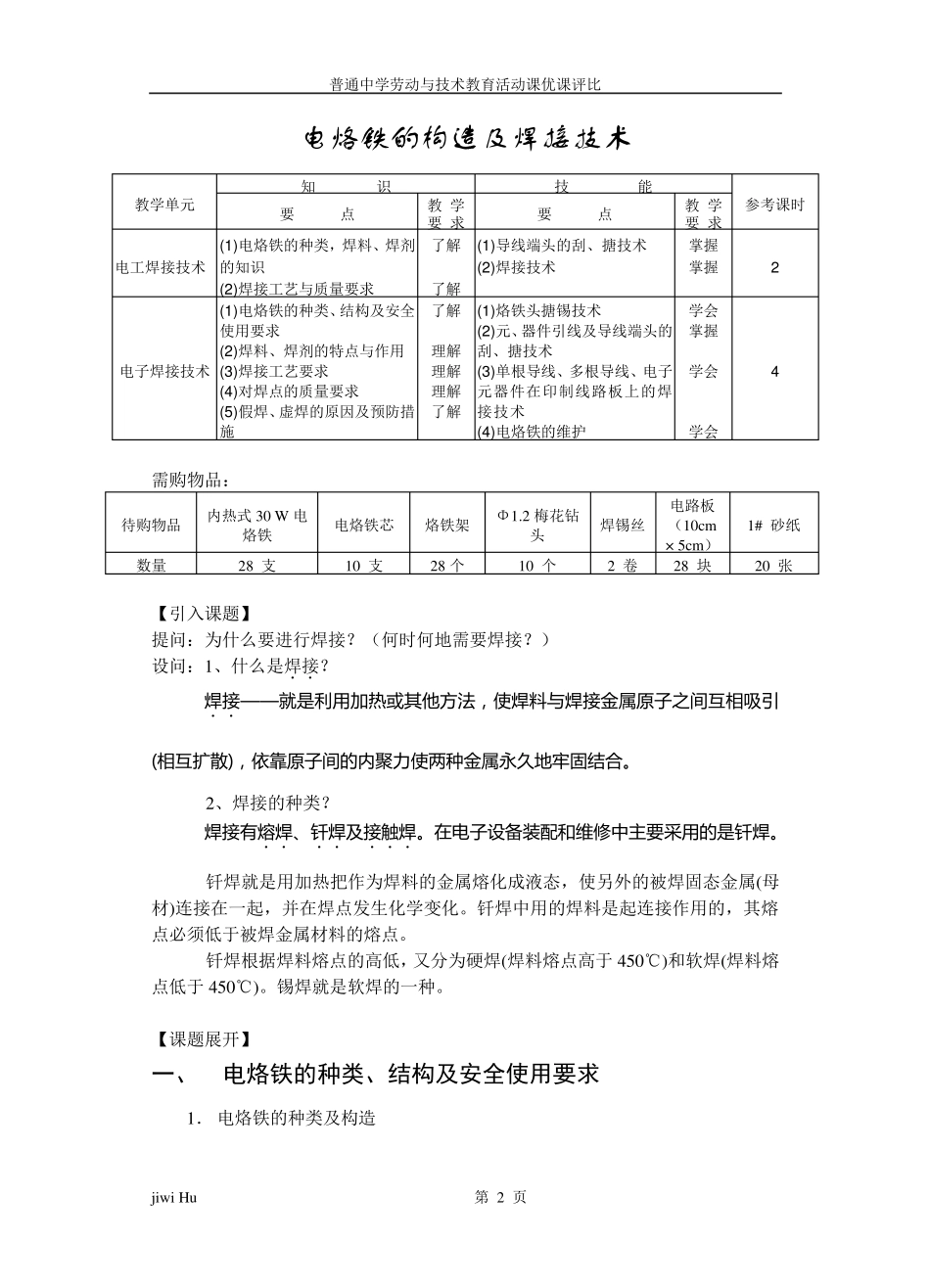

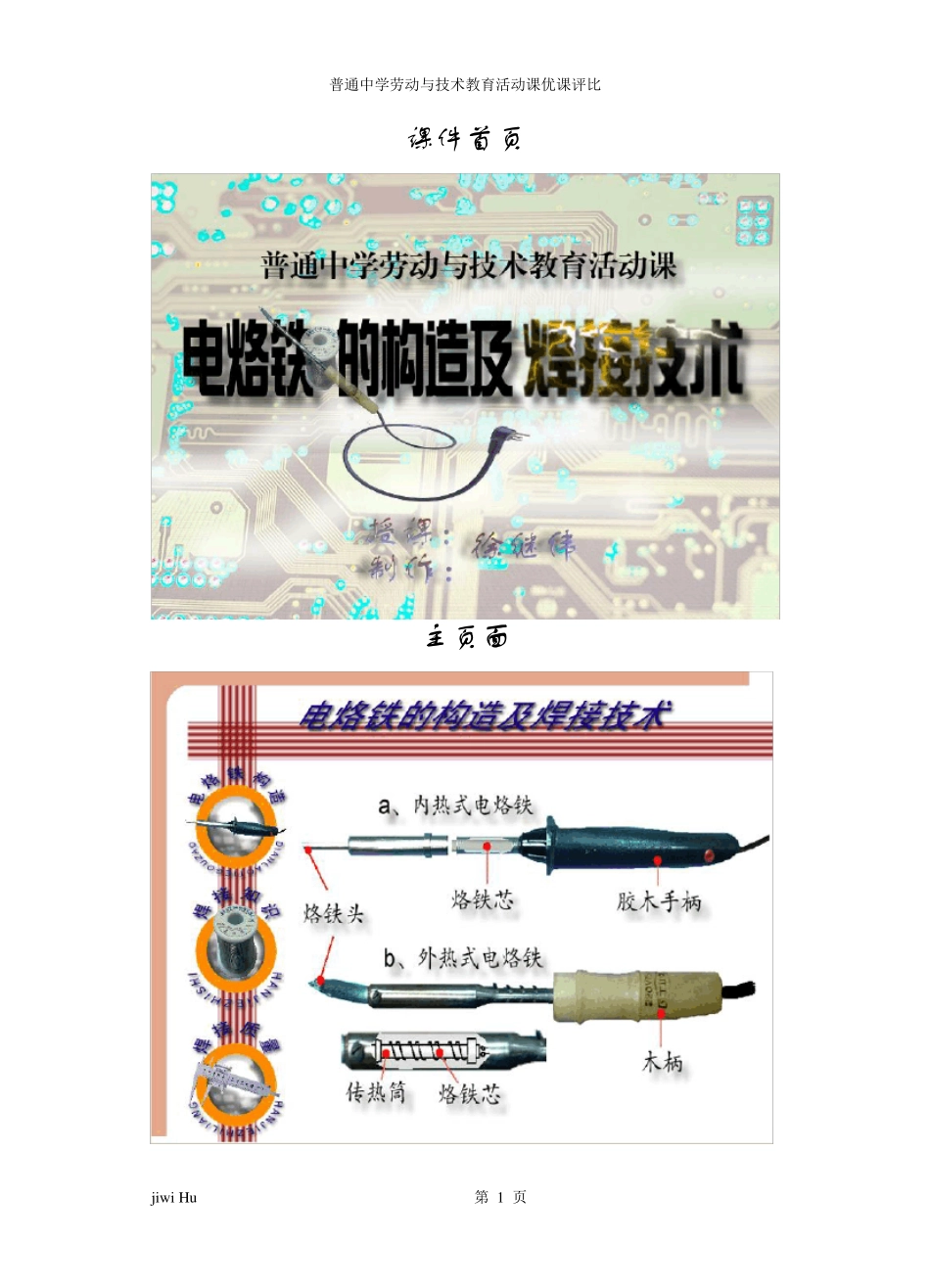

普通中学劳动与技术教育活动课优课评比 jiw i Hu 第 1 页 课件首页 主页面 普通中学劳动与技术教育活动课优课评比 jiwi Hu 第 2 页 电烙铁的构造及焊接技术 教学单元 知 识 技 能 参考课时 要 点 教 学要 求 要 点 教 学要 求 电工焊接技术 (1 )电烙铁的种类，焊料、焊剂的知识 (2 )焊接工艺与质量要求 了解 了解 (1 )导线端头的刮、搪技术 (2 )焊接技术 掌握 掌握 2 电子焊接技术 (1 )电烙铁的种类、结构及安全使用要求 (2 )焊料、焊剂的特点与作用 (3 )焊接工艺要求 (4 )对焊点的质量要求 (5 )假焊、虚焊的原因及预防措施 了解 理解 理解 理解 了解 (1 )烙铁头搪锡技术 (2 )元、器件引线及导线端头的刮、搪技术 (3 )单根导线、多根导线、电子元器件在印制线路板上的焊接技术 (4 )电烙铁的维护 学会 掌握 学会 学会 4 需购物品： 待购物品 内热式30 W 电烙铁 电烙铁芯 烙铁架 Φ1.2 梅花钻头 焊锡丝 电路板（10cm × 5cm） 1# 砂纸 数量 28 支 10 支 28 个 10 个 2 卷 28 块 20 张 【引入课题】 提问：为什么要进行焊接？（何时何地需要焊接？） 设问：1、什么是焊接．．？ 焊 接．．——就 是 利 用 加 热 或 其 他 方 法 ， 使 焊 料 与 焊 接 金 属 原 子 之 间 互 相 吸 引(相 互 扩 散 )， 依 靠 原 子 间 的 内 聚 力 使 两 种 金 属 永 久 地 牢 固 结 合 。 2、焊接的种类？ 焊 接 有 熔 焊．．、钎焊．．及接 触焊．．．。 在电子 设备装配和维修中主要采用 的 是 钎焊 。 钎焊就是用加热把作为焊料的金属熔化成液态，使另外的被焊固态金属(母材)连接在一起，并在焊点发生化学变化。钎焊中用的焊料是起连接作用的，其熔点必须 低 于 被焊金属材料的熔点。 钎焊根据 焊料熔点的高 低 ，又 分 为硬 焊(焊料熔点高 于 450℃ )和 软 焊(焊料熔点低 于 450℃ )。锡焊就是软 焊的一种。 【课题展 开 】 一、 电烙铁的种类、结构及安全使用要求 1． 电烙铁的种类及构造 普通中学劳动与技术教育活动课优课评比 jiw i Hu 第 3 页 电 烙 铁 是 修 理 家 用 电 器 不 可 缺 少 的 工 具 之 一 ， 常 用 的 电 烙 铁 有 外 热 式 、内热式 两类。 按电烙铁消耗的功率来分，又有20 瓦、30 ...
