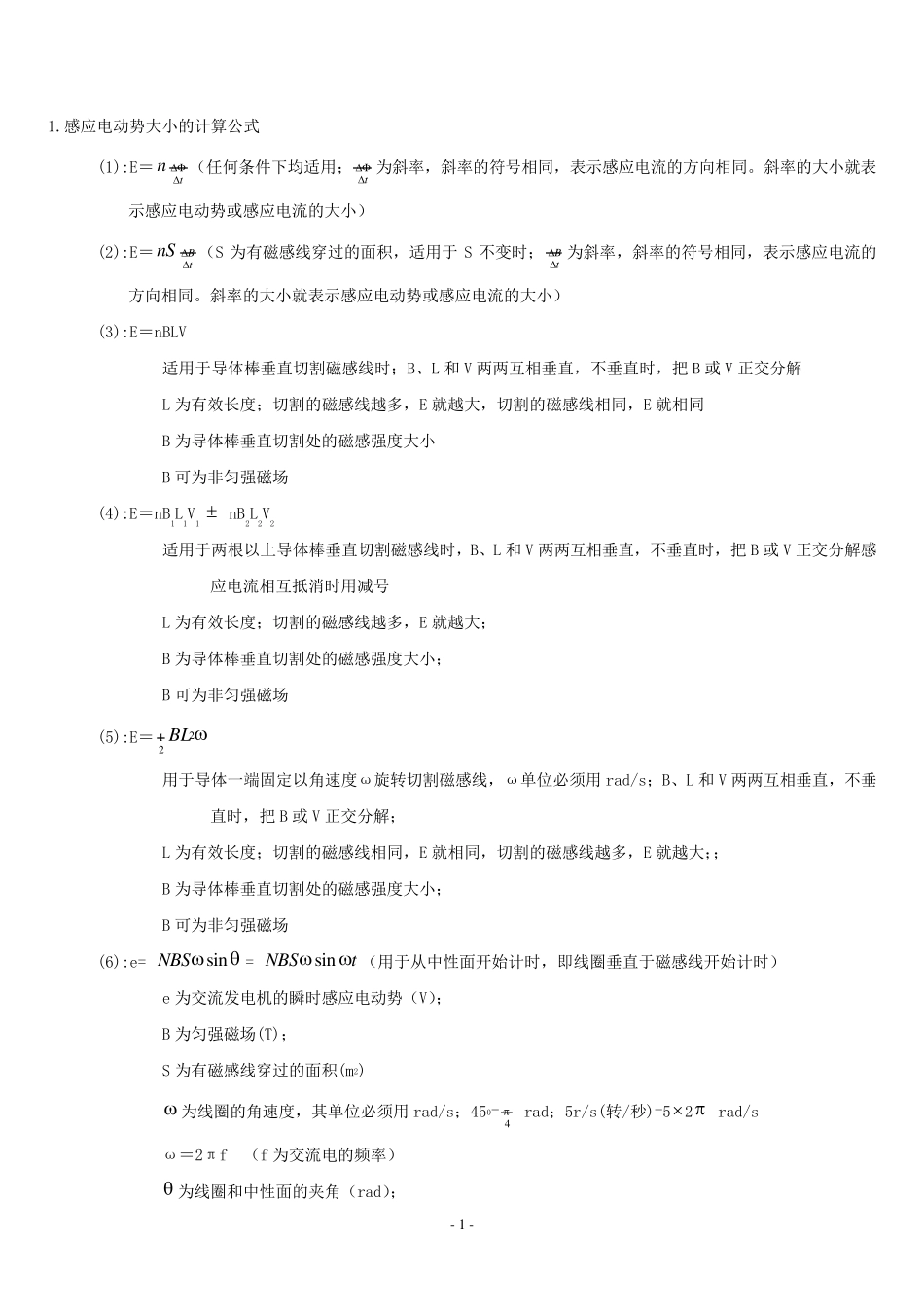

- 1 - 1.感应电动势大小的计算公式 (1):E=tn (任何条件下均适用;t 为斜率,斜率的符号相同,表示感应电流的方向相同。斜率的大小就表示感应电动势或感应电流的大小) (2):E=tBnS (S 为有磁感线穿过的面积,适用于S 不变时;tB 为斜率,斜率的符号相同,表示感应电流的方向相同。斜率的大小就表示感应电动势或感应电流的大小) (3):E=nBLV 适用于导体棒垂直切割磁感线时;B、L 和V 两两互相垂直,不垂直时,把B 或V 正交分解 L 为有效长度;切割的磁感线越多,E 就越大,切割的磁感线相同,E 就相同 B 为导体棒垂直切割处的磁感强度大小 B 可为非匀强磁场 (4):E=nB1L1V1 nB2L2V2 适用于两根以上导体棒垂直切割磁感线时,B、L 和V 两两互相垂直,不垂直时,把B 或V 正交分解感应电流相互抵消时用减号 L 为有效长度;切割的磁感线越多,E 就越大; B 为导体棒垂直切割处的磁感强度大小; B 可为非匀强磁场 (5):E=221 BL 用于导体一端固定以角速度ω旋转切割磁感线,ω单位必须用rad/s;B、L 和V 两两互相垂直,不垂直时,把B 或V 正交分解; L 为有效长度;切割的磁感线相同,E 就相同,切割的磁感线越多,E 就越大;; B 为导体棒垂直切割处的磁感强度大小; B 可为非匀强磁场 (6):e= sinNBS= tNBSsin(用于从中性面开始计时,即线圈垂直于磁感线开始计时) e 为交流发电机的瞬时感应电动势(V); B 为匀强磁场(T); S 为有磁感线穿过的面积(m2) 为线圈的角速度,其单位必须用rad/s;450=4 rad;5r/s(转/秒)=52 rad/s ω=2πf (f 为交流电的频率) 为线圈和中性面的夹角(rad); - 2 - 线圈处于中性面时, 最大,感应电动势e=0 应从切割磁感线的角度理解该公式,切割的磁感线越多,E 就越大; (7):e= cosNBS=tNBScos(从线圈平行于磁感线开始计时) e 为交流发电机的瞬时感应电动势(V); B 为匀强磁场(T); S 为有磁感线穿过的面积(m2) 为线圈的角速度,其单位必须用rad/s;300= 6 rad;5r/s(转/秒)=52 rad/s ω=2πf (f 为交流电的频率) 为线圈和磁感线的夹角(rad); 线圈和中性面垂直时,即线圈和磁感线平行, =0,感应电动势e 最大 应从切割磁感线的角度理解该公式,切割的磁感线越多,E 就越大; (8):E=U外+Ir(适用条件:适用于任何电路;...
