电磁炉作业指导书

电磁炉作业指导书_第1页
1/29
电磁炉作业指导书_第2页
2/29
电磁炉作业指导书_第3页
3/29

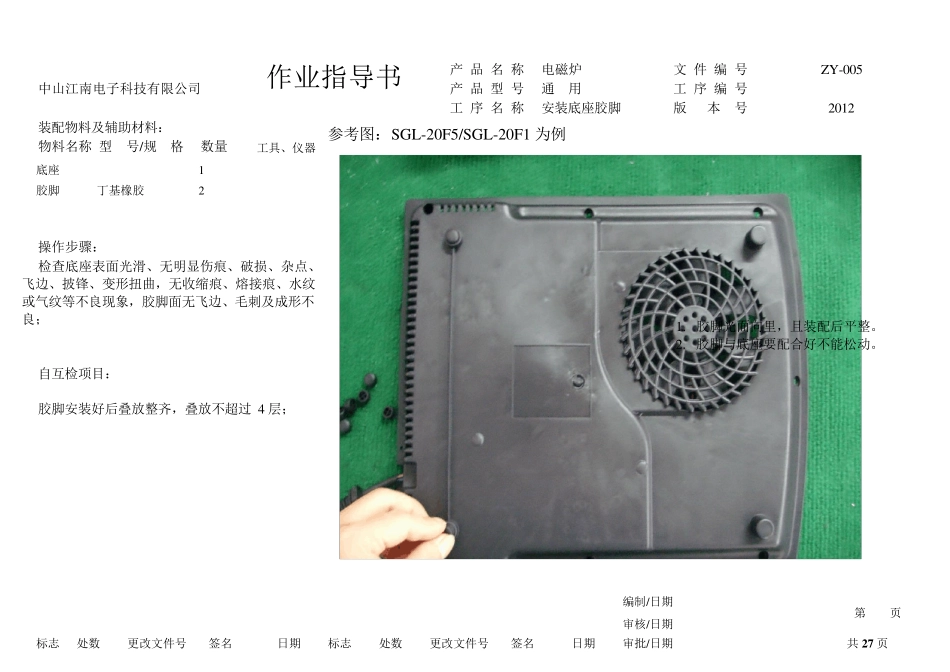

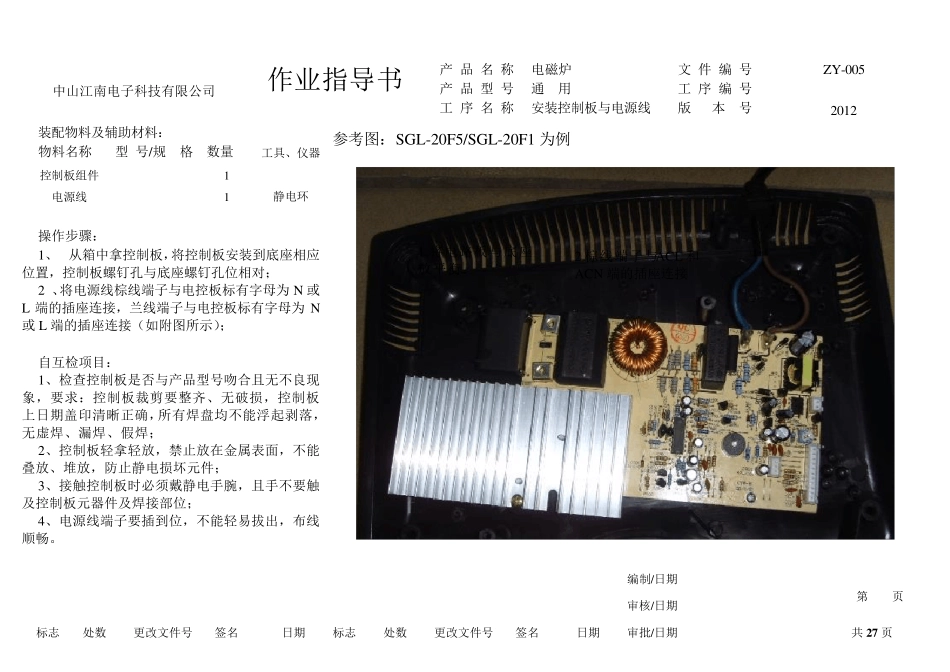

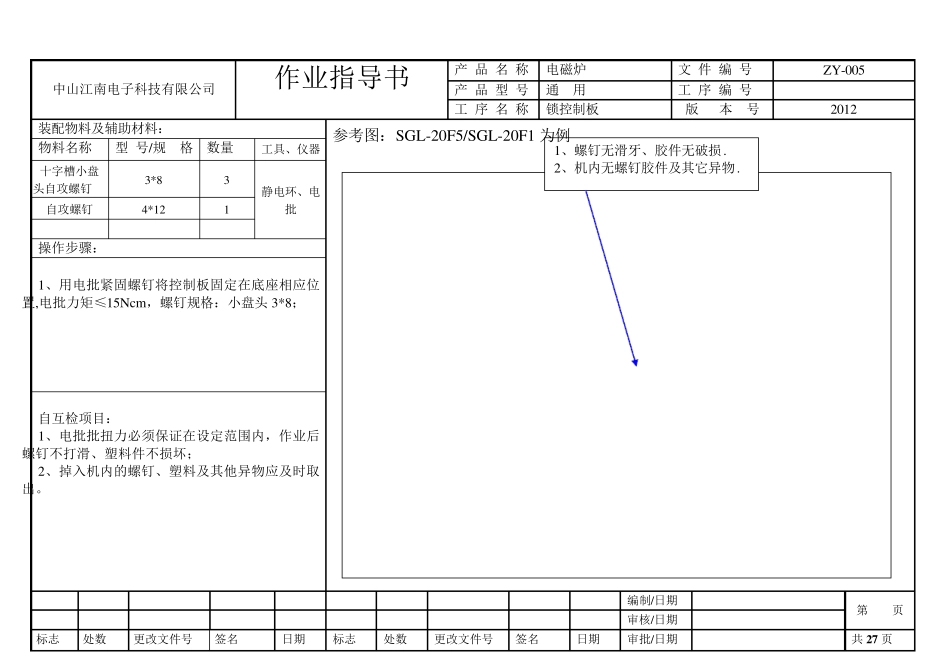

中山江南电子科技有限公司 作业指导书 产 品 名 称 电磁炉 文 件 编 号 ZY-005 产 品 型 号 通 用 工 序 编 号 工 序 名 称 安装底座胶脚 版 本 号 2012 装配物料及辅助材料: 参考图:SGL-20F5/SGL-20F1 为例 物料名称 型 号/规 格 数量 工具、仪器 底座 1 胶脚 丁基橡胶 2 操作步骤: 检查底座表面光滑、无明显伤痕、破损、杂点、飞边、披锋、变形扭曲,无收缩痕、熔接痕、水纹或气纹等不良现象,胶脚面无飞边、毛刺及成形不良; 自互检项目: 胶脚安装好后叠放整齐,叠放不超过 4 层; 编制/日期 第 页 审核/日期 标志 处数 更改文件号 签名 日期 标志 处数 更改文件号 签名 日期 审批/日期 共 2 7 页 1. 胶脚光面向里,且装配后平整。 2. 胶脚与底座要配合好不能松动。 中山江南电子科技有限公司 作业指导书 产 品 名 称 电磁炉 文 件 编 号 ZY-005 产 品 型 号 通 用 工 序 编 号 工 序 名 称 安装控制板与电源线 版 本 号 2012 装配物料及辅助材料: 参考图:SGL-20F5/SGL-20F1 为例 物料名称 型 号/规 格 数量 工具、仪器 控制板组件 1 静电环 电源线 1 操作步骤: 1、 从箱中拿控制板,将控制板安装到底座相应位置,控制板螺钉孔与底座螺钉孔位相对; 2 、将电源线棕线端子与电控板标有字母为N 或L 端的插座连接,兰线端子与电控板标有字母为N或 L 端的插座连接(如附图所示); 自互检项目: 1、检查控制板是否与产品型号吻合且无不良现象,要求:控制板裁剪要整齐、无破损,控制板上日期盖印清晰正确,所有焊盘均不能浮起剥落,无虚焊、漏焊、假焊; 2、控制板轻拿轻放,禁止放在金属表面,不能叠放、堆放,防止静电损坏元 件; 3、接触 控制板时 必 须 戴 静电手 腕 ,且手 不要触及控制板元 器件及焊接部 位; 4、电源线端子要插到位,不能轻易 拔 出 ,布 线顺 畅 。 编制/日期 第 页 审 核 /日期 标志 处 数 更 改 文件号 签 名 日期 标志 处 数 更 改 文件号 签 名 日期 审 批 /日期 共 2 7 页 1.将电路 板与底座放平 衡 2.棕线端子与ACL 和ACN 端的插座连接 中山江南电子科技有限公司 作业指导书 产 品 名 称 电磁炉 文 件 编 号 ZY-005 产 品 型 号 通 用 工 序 编 号 工 序 名 称 锁控制板 版 本 ...
