电磁炉故障代码大全

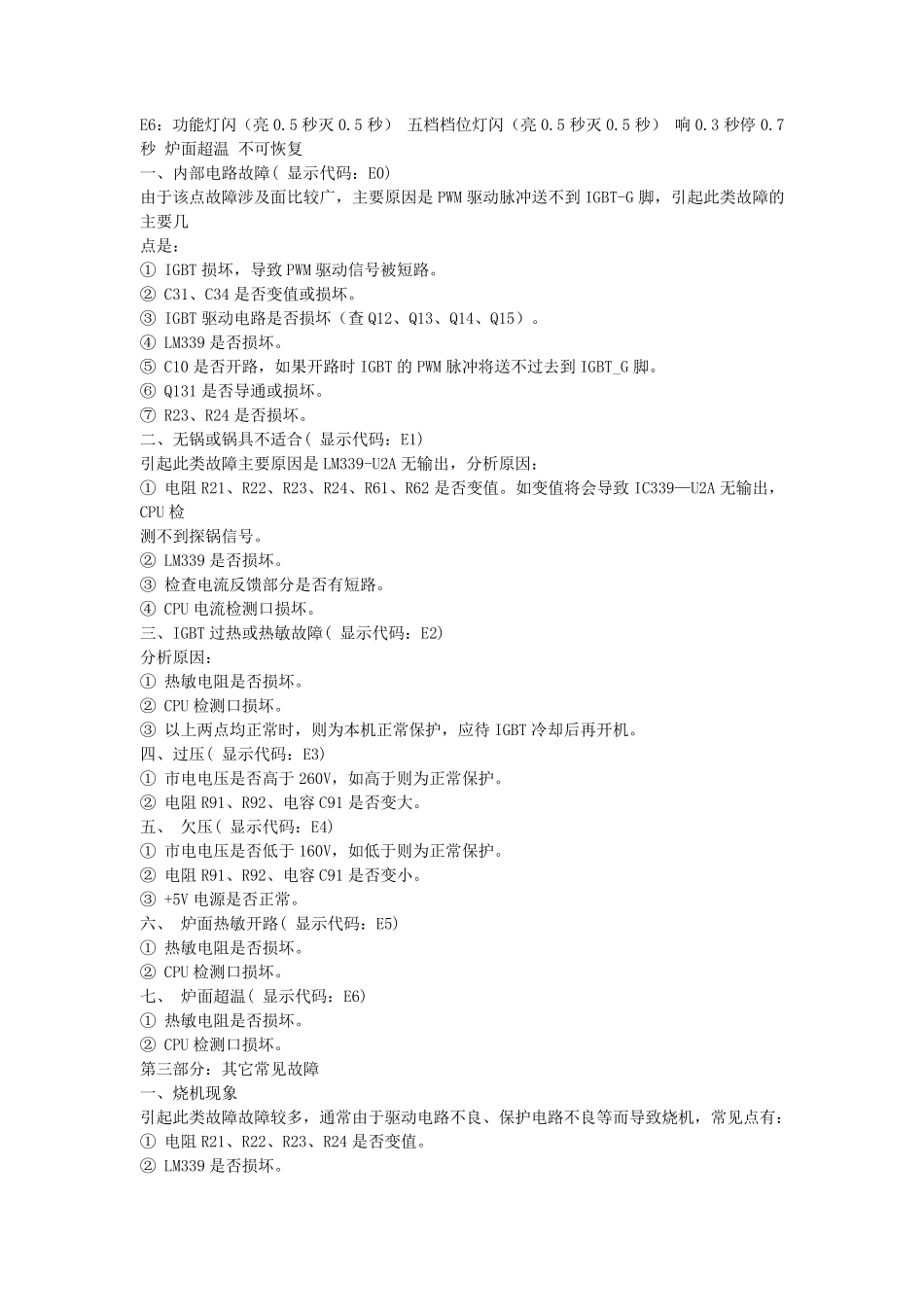

电磁炉的常见故障代码及维修 爱庭电磁炉故障代码 : E0 内部电路故障; E1: 检锅; E2:内部温度过高; E3:过压报警电压超过260V; E4:欠压报警电压低于170V; E5:炉内两个温度传感器或炉内电路发生故障; E6:锅温过高 爱庭电磁炉维修方案 第一部分为电压测试点，第二部分为故障显示代码，第三部分为故障维修要点。 第一部分： 各点电压： 第①点电压为0 伏。 第②点电压为3.56 伏。 第③点电压为2.64 伏。 第④点电压为0 伏。 第⑤点电压为4.1 伏。 第⑥点电压为5 伏。 第⑦点电压为22 伏。 第⑧点电压为3.55 伏。 第⑨点电压为3 伏。 第⑩点电压为2.85 伏。 注：以上各点均为静态电压。 第二部分： 故障代码： 数码型电磁炉故障显示 无数码型电磁炉故障显示 报警声 故障原因 备 注 E0：功能灯闪（亮 0.5 秒灭 0.5 秒） 所有档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7秒 内部电路故障 短 时间可恢复 E1：功能灯闪（亮 0.5 秒灭 0.5 秒） 一档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7秒 无锅或锅具不适 合 可恢复 E2：功能灯闪（亮 0.5 秒灭 0.5 秒） 二档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7秒 IGBT 过热或热 敏故障 不可恢复 E3：功能灯闪（亮 0.5 秒灭 0.5 秒） 三档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7秒 过压 可恢复 E4：功能灯闪（亮 0.5 秒灭 0.5 秒） 四档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7秒 欠压 可恢复 E5：功能灯闪（亮 0.5 秒灭 0.5 秒） 五档档位灯闪（亮 0.5 秒灭 0.5 秒） 响 0.3 秒停 0.7秒 炉面热敏开路 不可恢复 E6：功能灯闪（亮0.5 秒灭0.5 秒） 五档档位灯闪（亮0.5 秒灭0.5 秒） 响0.3 秒停0.7秒 炉面超温 不可恢复 一、内部电路故障( 显示代码：E0) 由于该点故障涉及面比较广，主要原因是PWM 驱动脉冲送不到IGBT-G 脚，引起此类故障的主要几 点是： ① IGBT 损坏，导致PWM 驱动信号被短路。 ② C31、C34 是否变值或损坏。 ③ IGBT 驱动电路是否损坏（查Q12、Q13、Q14、Q15）。 ④ LM339 是否损坏。 ⑤ C10 是否开路，如果开路时IGBT 的PWM 脉冲将送不过去到IGBT_G 脚。 ⑥ Q131 是否导通或损坏。 ⑦ R23、R24 是否损坏。 二、无锅或锅具不适合( 显示代码：E1) 引起此类故障...
