电磁炉检修方法

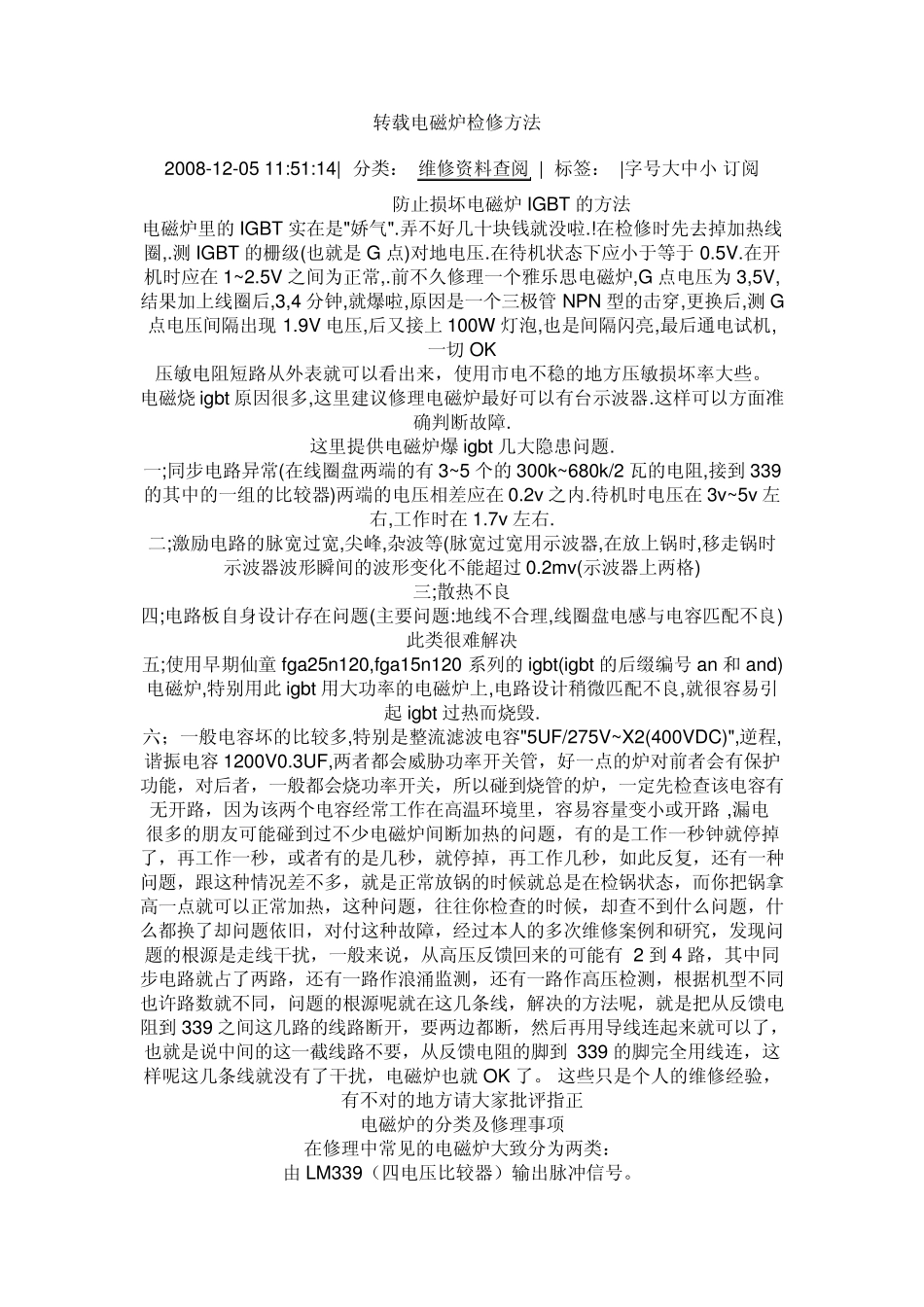

转载电磁炉检修方法 2008-12-05 11:51:14| 分类： 维修资料查阅 | 标签： |字号大中小 订阅 防止损坏电磁炉 IGBT 的方法 电磁炉里的 IGBT 实在是"娇气".弄不好几十块钱就没啦.!在检修时先去掉加热线圈,.测 IGBT 的栅级(也就是 G 点)对地电压.在待机状态下应小于等于 0.5V.在开机时应在 1~ 2.5V 之间为正常,.前不久修理一个雅乐思电磁炉,G 点电压为 3,5V,结果加上线圈后,3,4 分钟,就爆啦,原因是一个三极管 NPN 型的击穿,更换后,测 G点电压间隔出现 1.9V 电压,后又接上 100W 灯泡,也是间隔闪亮,最后通电试机,一切 OK 压敏电阻短路从外表就可以看出来，使用市电不稳的地方压敏损坏率大些。 电磁烧 igbt 原因很多,这里建议修理电磁炉最好可以有台示波器.这样可以方面准确判断故障. 这里提供电磁炉爆 igbt 几大隐患问题. 一;同步电路异常(在线圈盘两端的有 3~ 5 个的 300k~ 680k/2 瓦的电阻,接到 339的其中的一组的比较器)两端的电压相差应在 0.2v 之内.待机时电压在 3v~ 5v 左右,工作时在 1.7v 左右. 二;激励电路的脉宽过宽,尖峰,杂波等(脉宽过宽用示波器,在放上锅时,移走锅时示波器波形瞬间的波形变化不能超过 0.2mv(示波器上两格) 三;散热不良 四;电路板自身设计存在问题(主要问题:地线不合理,线圈盘电感与电容匹配不良)此类很难解决 五;使用早期仙童 fga25n120,fga15n120 系列的 igbt(igbt 的后缀编号 an 和 and)电磁炉,特别用此 igbt 用大功率的电磁炉上,电路设计稍微匹配不良,就很容易引起 igbt 过热而烧毁. 六；一般电容坏的比较多,特别是整流滤波电容"5UF/275V~ X2(400VDC)",逆程,谐振电容 1200V0.3UF,两者都会威胁功率开关管，好一点的炉对前者会有保护功能，对后者，一般都会烧功率开关，所以碰到烧管的炉，一定先检查该电容有无开路，因为该两个电容经常工作在高温环境里，容易容量变小或开路 ,漏电 很多的朋友可能碰到过不少电磁炉间断加热的问题，有的是工作一秒钟就停掉了，再工作一秒，或者有的是几秒，就停掉，再工作几秒，如此反复，还有一种问题，跟这种情况差不多，就是正常放锅的时候就总是在检锅状态，而你把锅拿高一点就可以正常加热，这种问题，往往你检查的时候，却查不到什么问题，什么都换了却问题依旧，对付这种故障，经过本人的多次维修案例和研究，发现问题的根源是走线干扰，一般来说，从高压反馈回来的可能有 2 到 4 路，其中同步电路...
