电磁炉烧IGBT管子原因

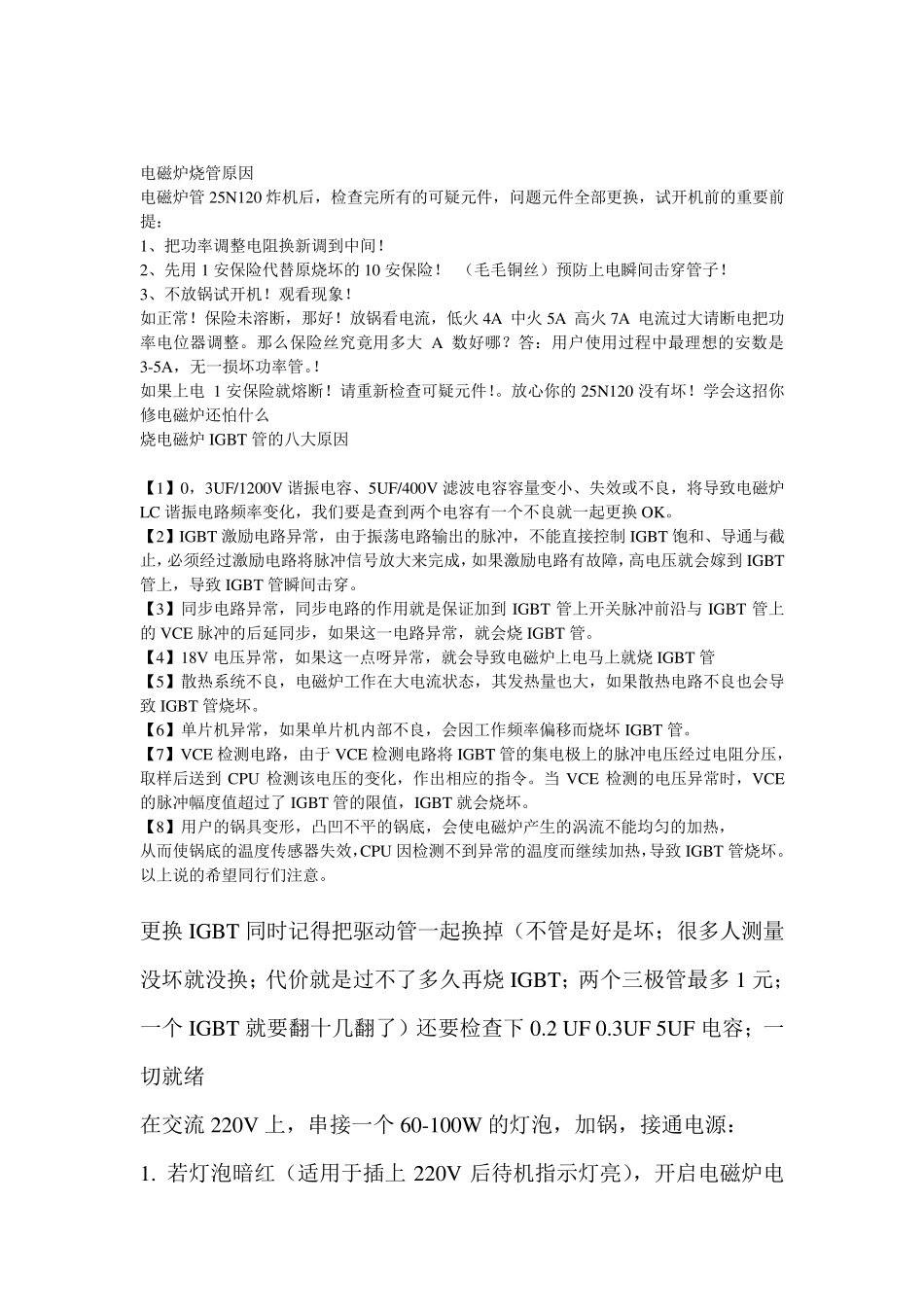

电磁炉烧IGBT管子原因_第1页
1/10

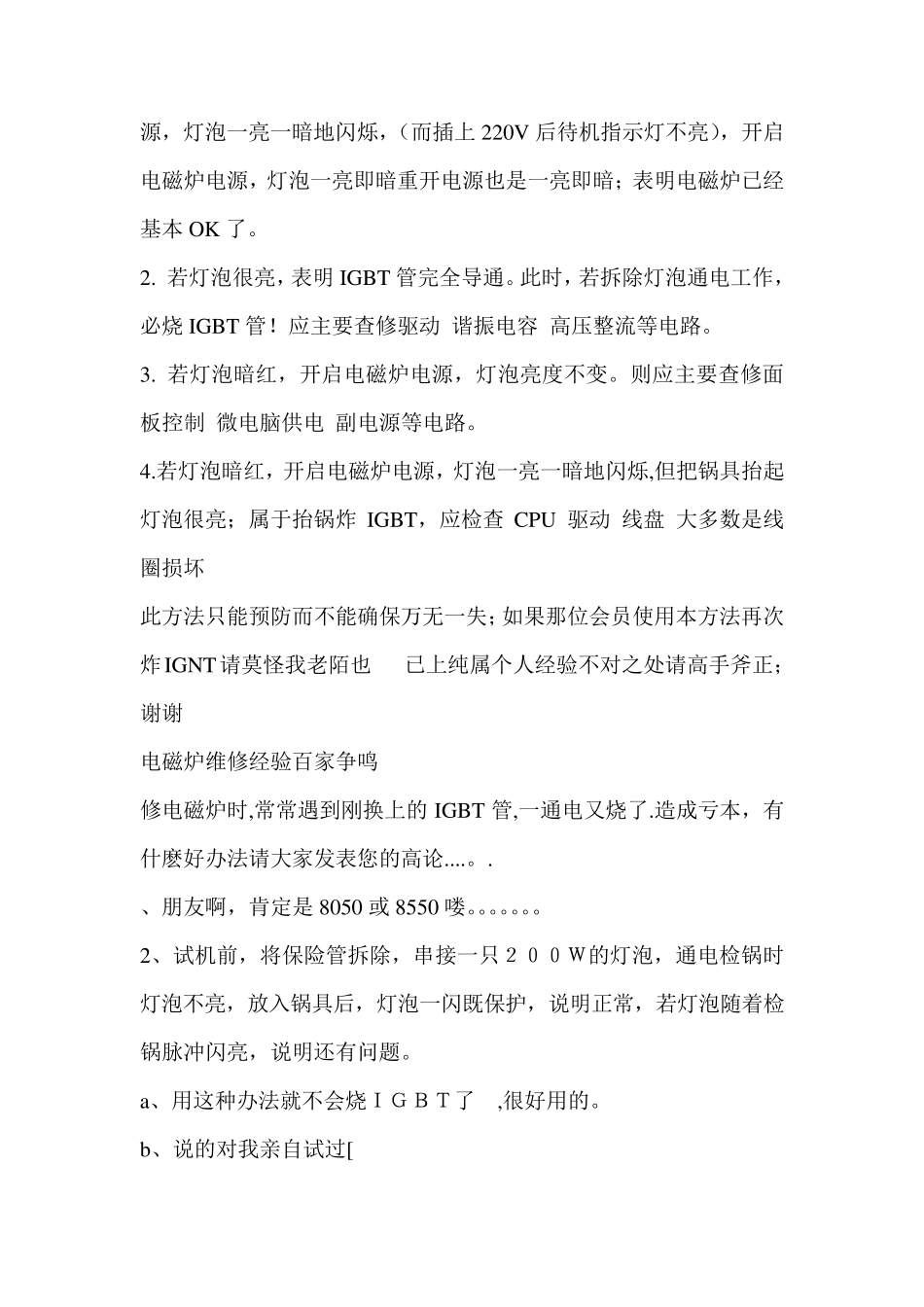

电磁炉烧IGBT管子原因_第2页
2/10

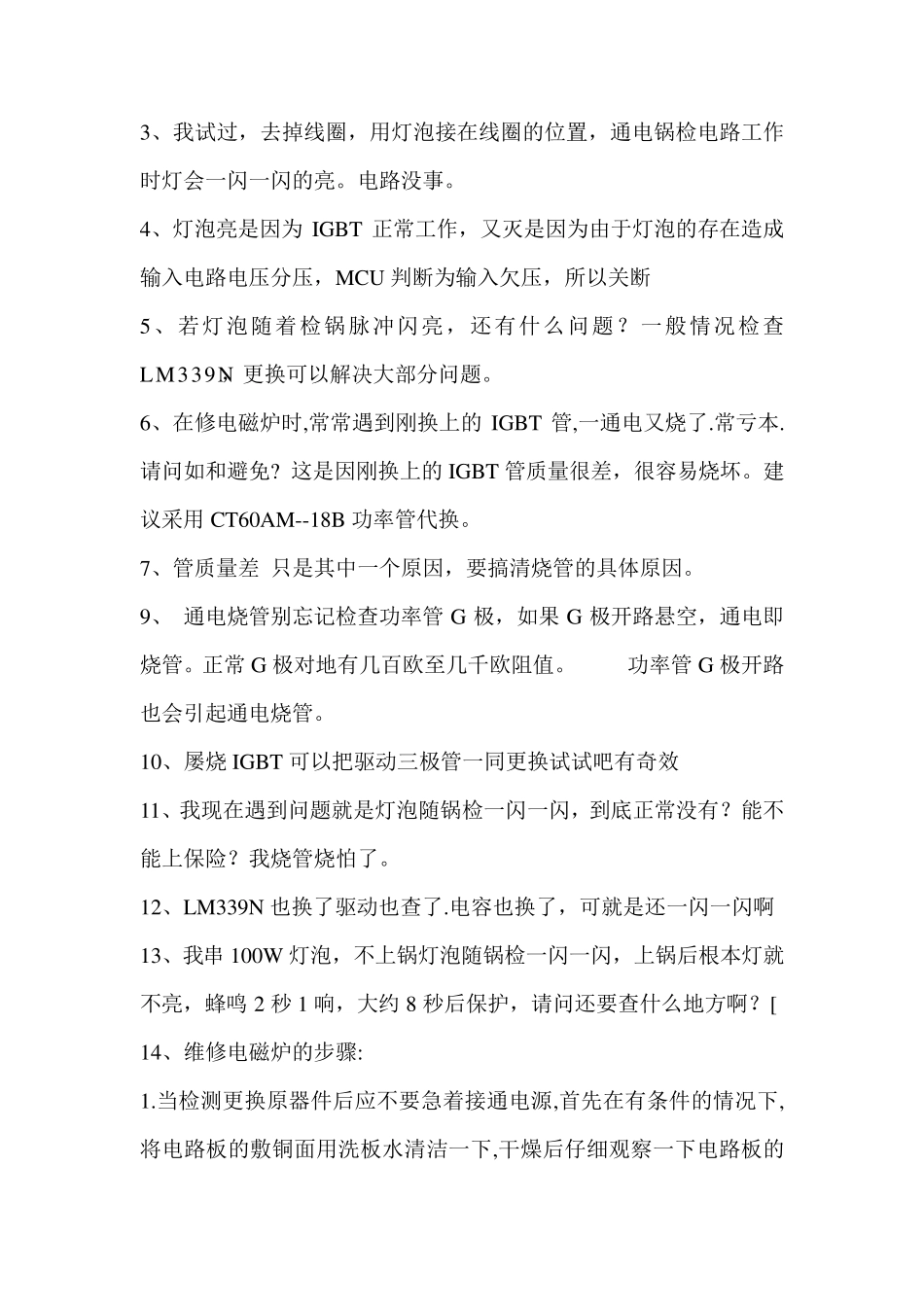

电磁炉烧IGBT管子原因_第3页
3/10
电磁炉烧管原因 电磁炉管25N120 炸机后,检查完所有的可疑元件,问题元件全部更换,试开机前的重要前提: 1、把功率调整电阻换新调到中间! 2、先用 1 安保险代替原烧坏的10 安保险! (毛毛铜丝)预防上电瞬间击穿管子! 3、不放锅试开机!观看现象! 如正常!保险未溶断,那好!放锅看电流,低火 4A 中火 5A 高火 7A 电流过大请断电把功率电位器调整。那么保险丝究竟用多大 A 数好哪?答:用户使用过程中最理想的安数是3-5A,无一损坏功率管。! 如果上电 1 安保险就熔断!请重新检查可疑元件!。放心你的25N120 没有坏!学会这招你修电磁炉还怕什么 烧电磁炉IGBT 管的八大原因 【1】0,3UF/1200V 谐振电容、5UF/400V 滤波电容容量变小、失效或不良,将导致电磁炉LC 谐振电路频率变化,我们要是查到两个电容有一个不良就一起更换OK。 【2】IGBT 激励电路异常,由于振荡电路输出的脉冲,不能直接控制 IGBT 饱和、导通与截止,必须经过激励电路将脉冲信号放大来完成,如果激励电路有故障,高电压就会嫁到 IGBT管上,导致 IGBT 管瞬间击穿。 【3】同步电路异常,同步电路的作用就是保证加到 IGBT 管上开关脉冲前沿与 IGBT 管上的VCE 脉冲的后延同步,如果这一电路异常,就会烧IGBT 管。 【4】18V 电压异常,如果这一点呀异常,就会导致电磁炉上电马上就烧IGBT 管 【5】散热系统不良,电磁炉工作在大电流状态,其发热量也大,如果散热电路不良也会导致 IGBT 管烧坏。 【6】单片机异常,如果单片机内部不良,会因工作频率偏移而烧坏 IGBT 管。 【7】VCE 检测电路,由于 VCE 检测电路将 IGBT 管的集电极上的脉冲电压经过电阻分压,取样后送到 CPU 检测该电压的变化,作出相应的指令。当 VCE 检测的电压异常时,VCE的脉冲幅度值超过了 IGBT 管的限值,IGBT 就会烧坏。 【8】用户的锅具变形,凸凹不平的锅底,会使电磁炉产生的涡流不能均匀的加热, 从而使锅底的温度传感器失效,CPU 因检测不到异常的温度而继续加热,导致 IGBT 管烧坏。以上说的希望同行们注意。 更换IGBT 同时记得把驱动管一起换掉(不管是好是坏;很多人测量没坏就没换;代价就是过不了多久再烧IGBT;两个三极管最多 1 元;一个 IGBT 就要翻十几翻了)还要检查下 0.2 UF 0.3UF 5UF 电容;一切就绪 在交流 220V 上,串接一个 60-100W 的灯泡,加锅,接通电源: 1. 若灯泡暗红(适用于插上 22...
