电磁锁(磁力锁)的标准安装方法[图文]

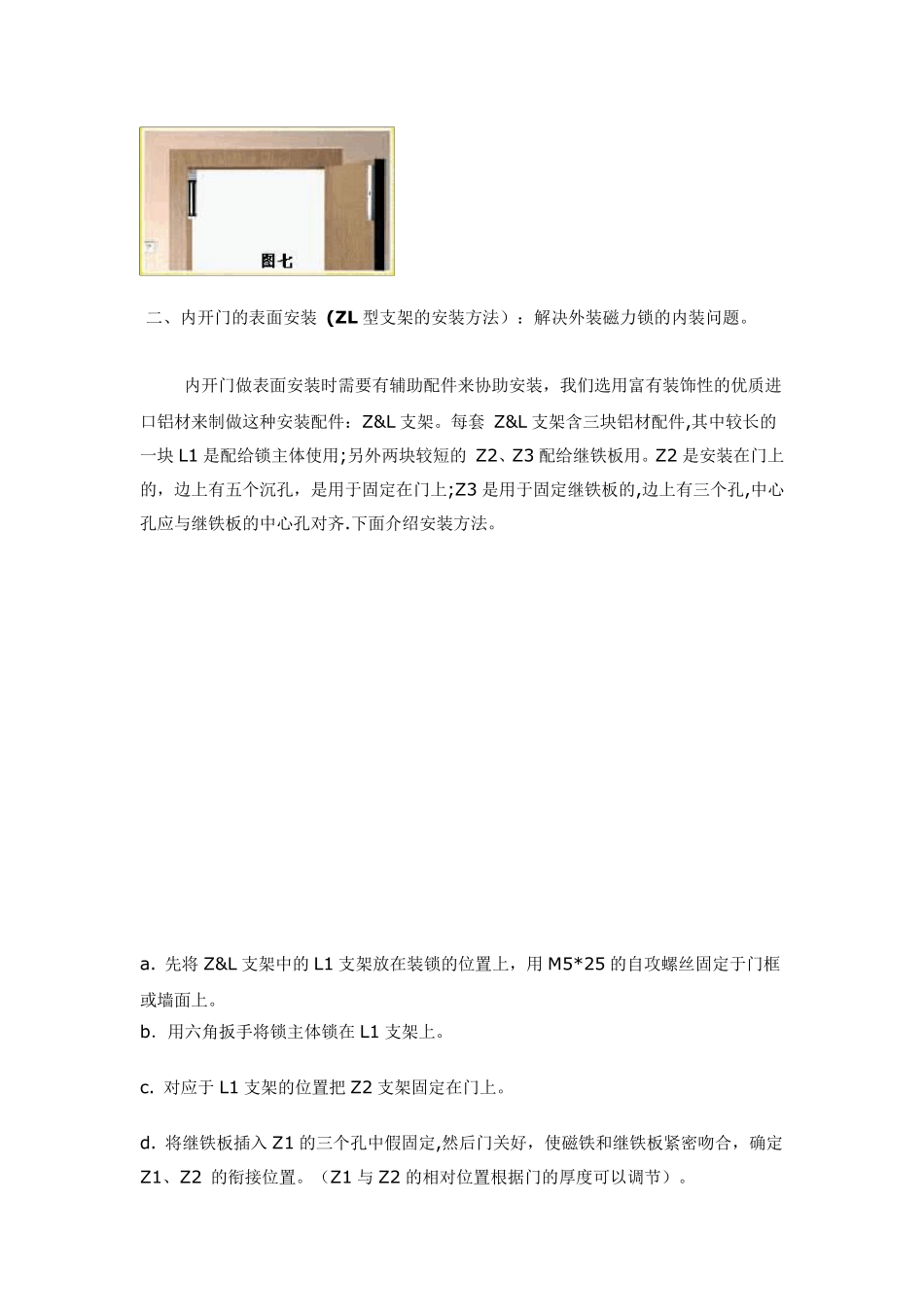

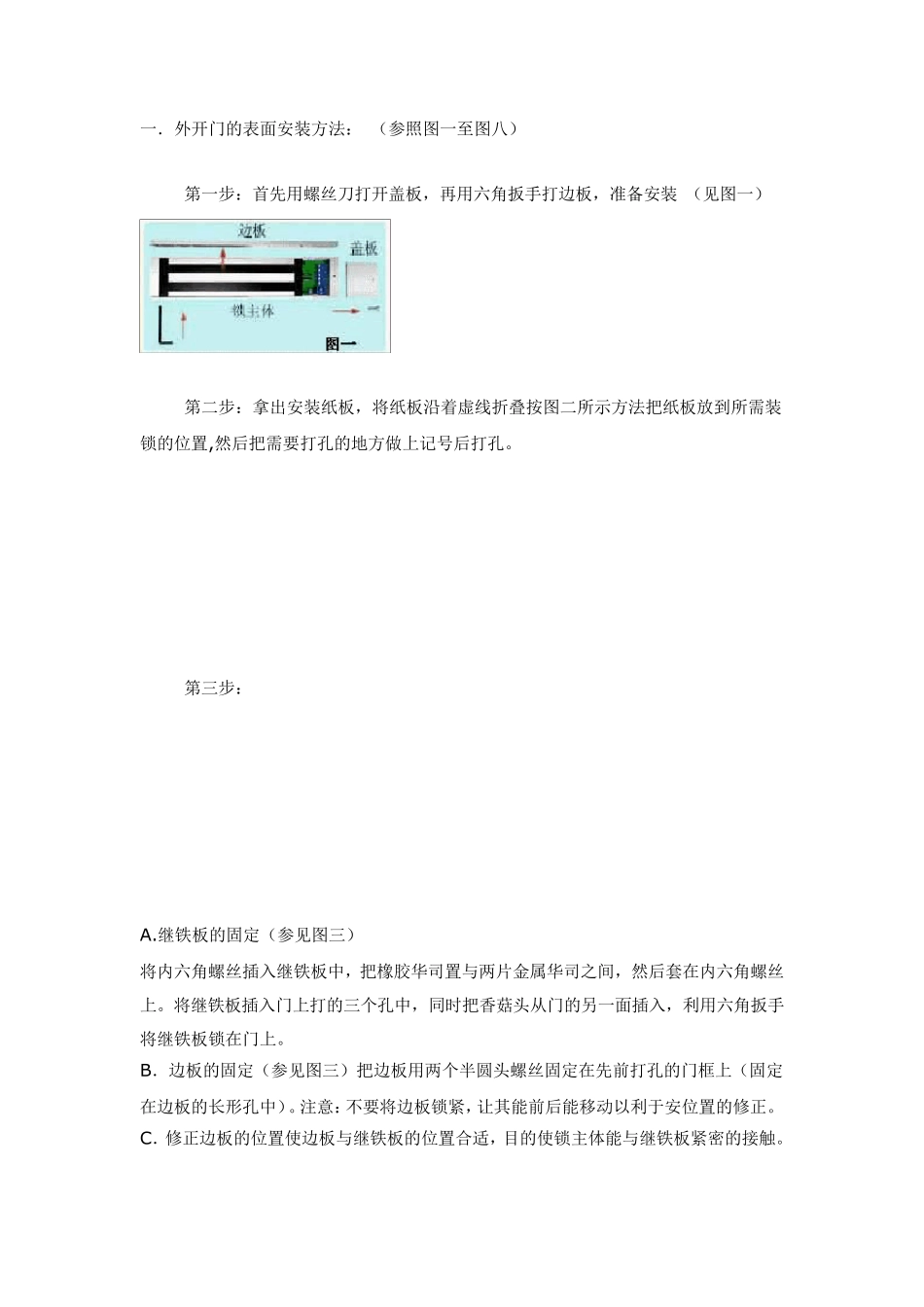

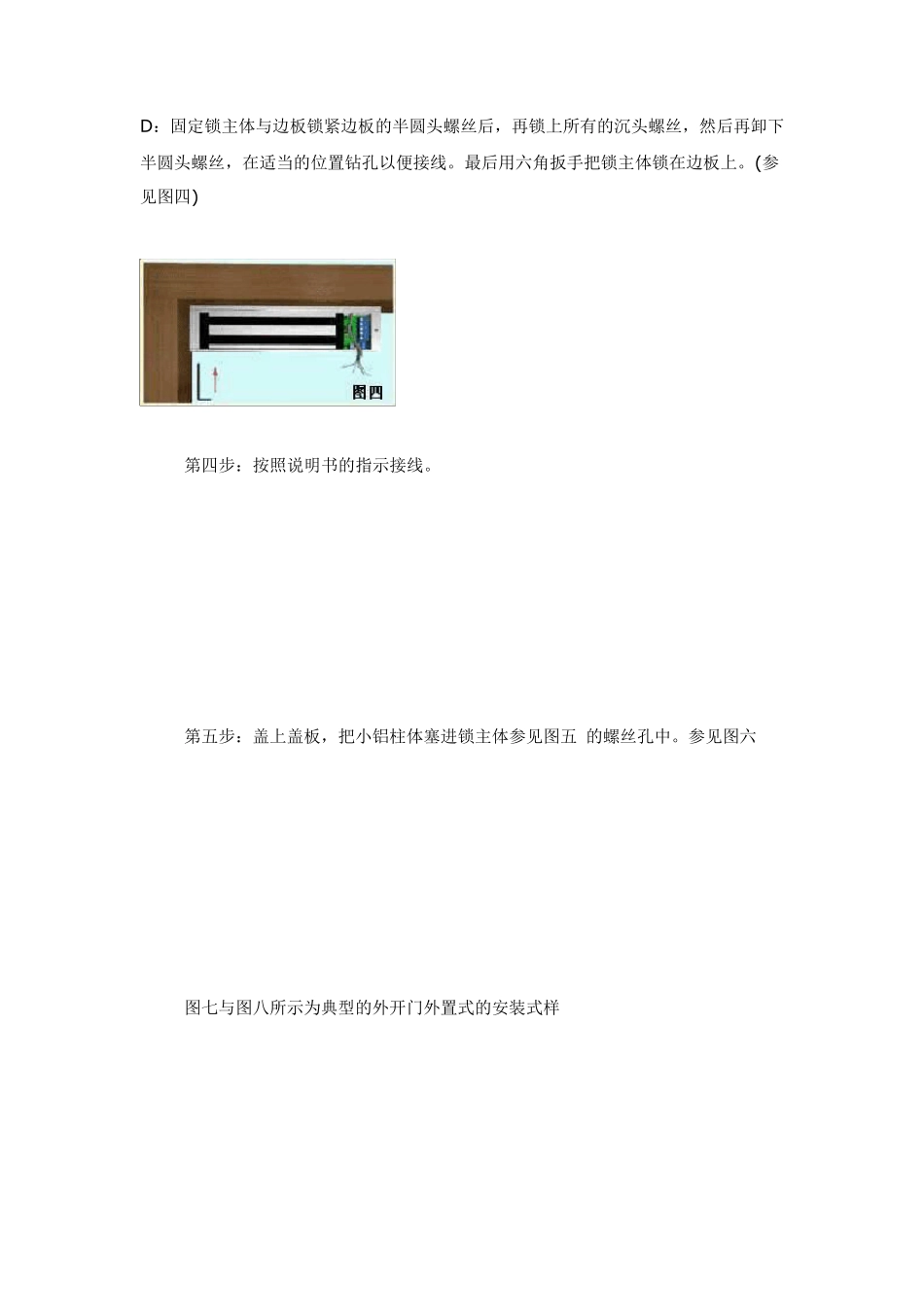

一．外开门的表面安装方法： （参照图一至图八） 第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装 （见图一） 第二步：拿出安装纸板，将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔。 第三步： A.继铁板的固定（参见图三） 将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。 B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。 C．修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。 D ：固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。(参见图四) 第四步：按照说明书的指示接线。 第五步：盖上盖板，把小铝柱体塞进锁主体参见图五 的螺丝孔中。参见图六 图七与图八所示为典型的外开门外置式的安装式样 二、内开门的表面安装 (ZL 型支架的安装方法）：解决外装磁力锁的内装问题。 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L 支架。每套 Z&L 支架含三块铝材配件,其中较长的一块 L1 是配给锁主体使用;另外两块较短的 Z2、Z3 配给继铁板用。Z2 是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3 是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。 a. 先将 Z&L 支架中的 L1 支架放在装锁的位置上，用 M5*25 的自攻螺丝固定于门框或墙面上。 b．用六角扳手将锁主体锁在 L1 支架上。 c. 对应于 L1 支架的位置把 Z2 支架固定在门上。 d. 将继铁板插入 Z1 的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1 与 Z2 的相对位置根据门的厚度可以调节）。 e. 将Z1、Z2 锁紧，然后将继铁板用 M8*25 内六角螺丝固定于 Z1 上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。 f. 如果是双扇门，可以用两个 Z &L 支架 三、埋入式（内置式）安装法： 内开门与外开门的埋入式安装方法一致 对于木门来说，如果门挡边的...
