电管预埋符号

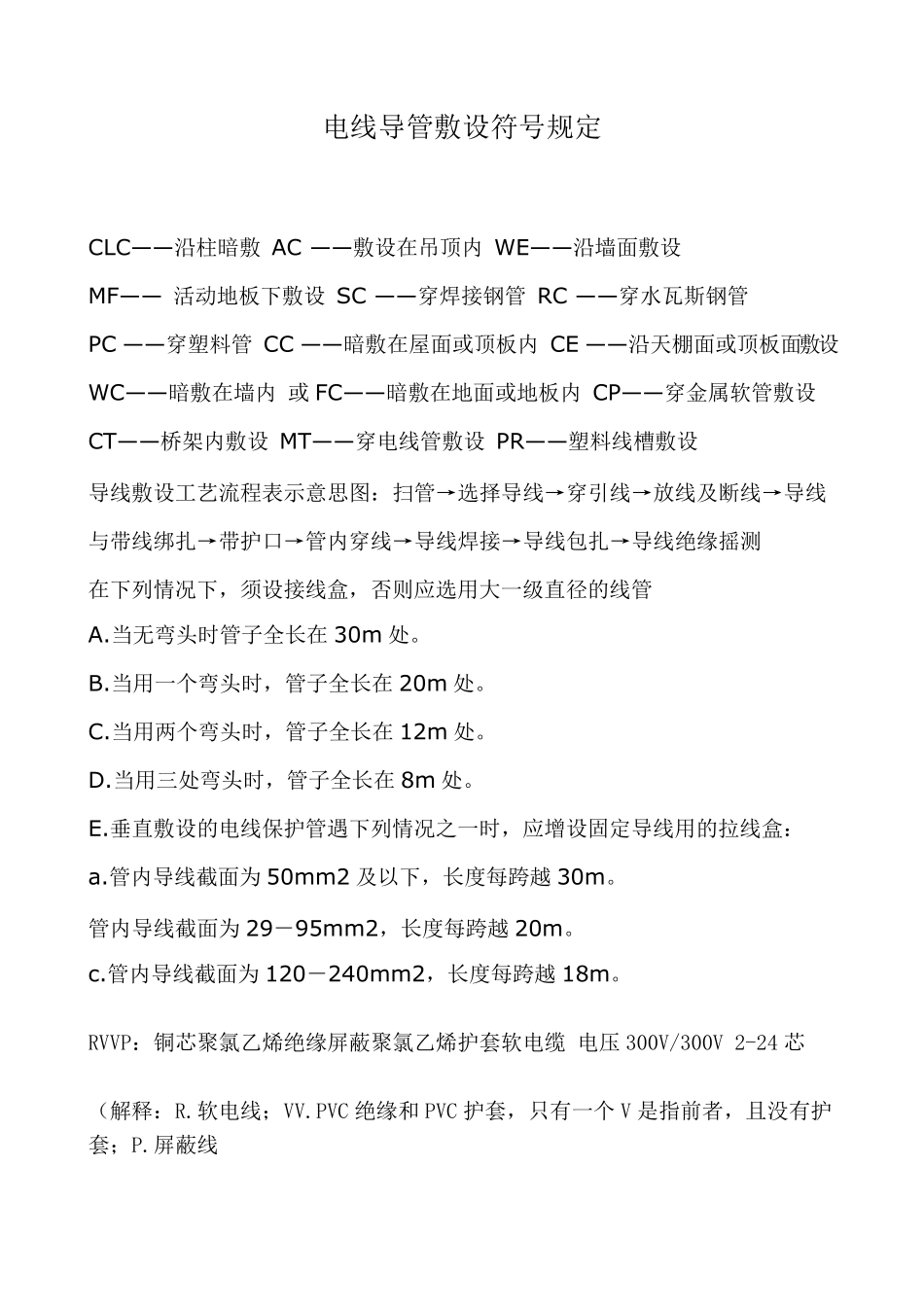

电管预埋符号_第1页
1/6

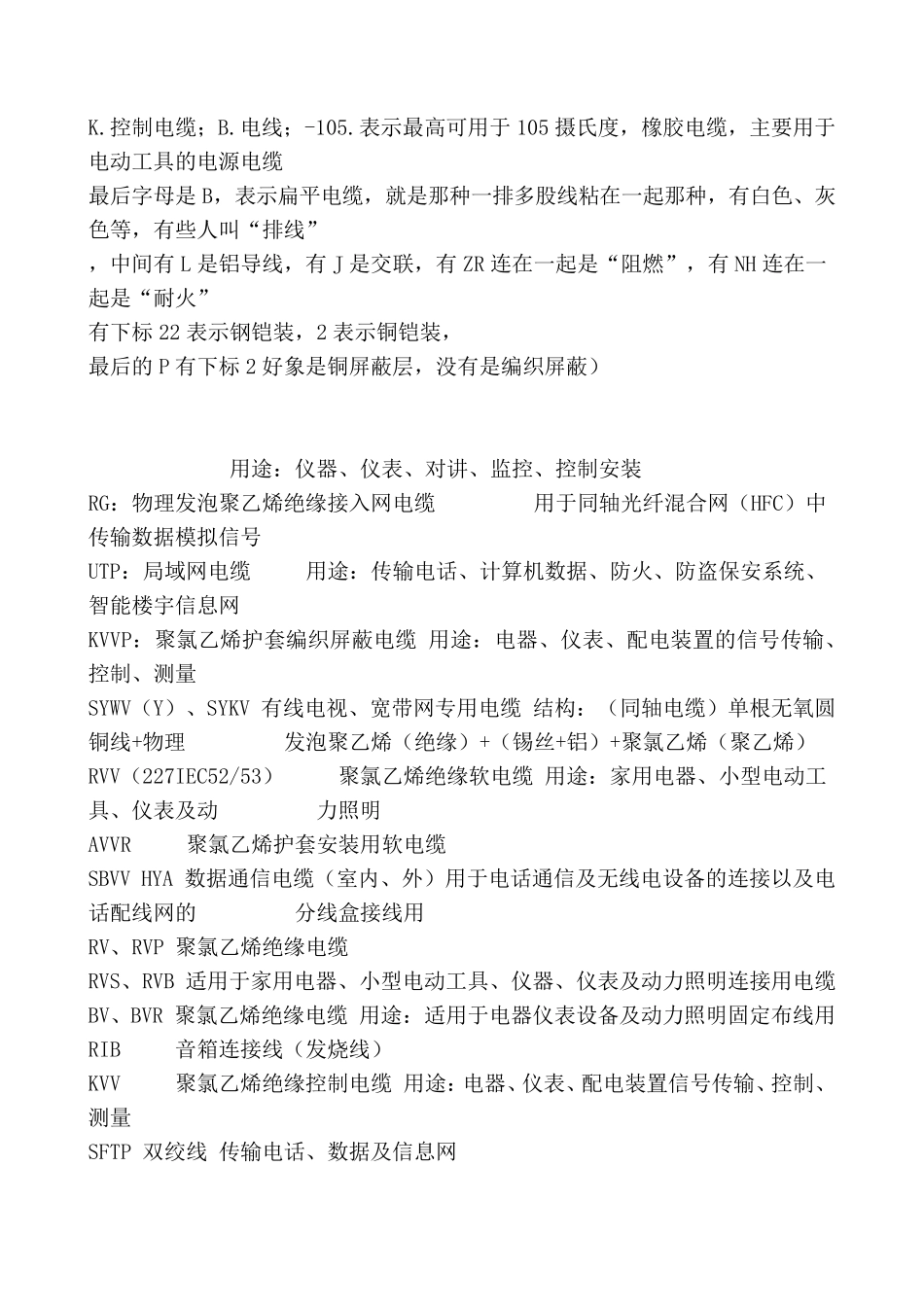

电管预埋符号_第2页
2/6

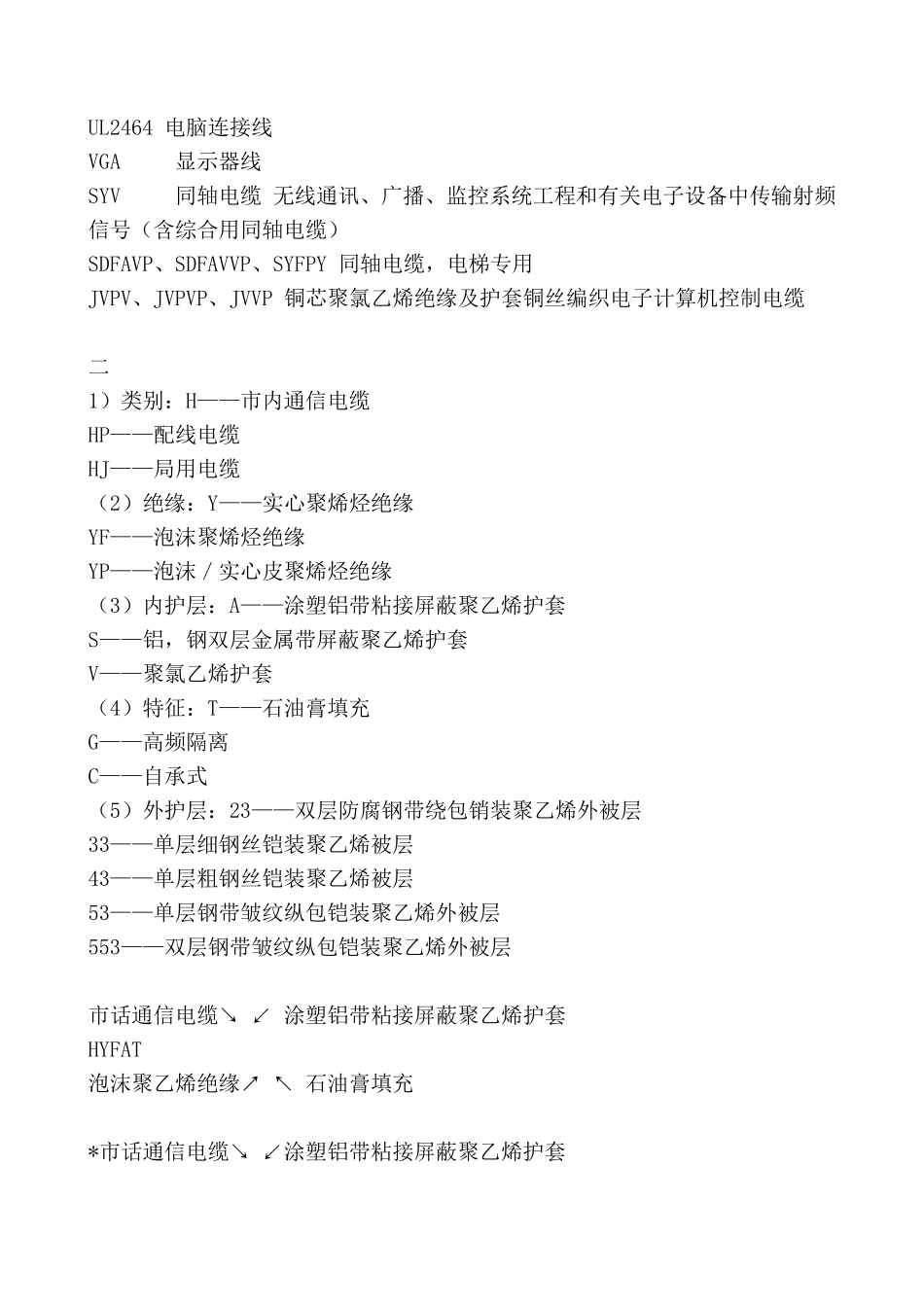

电管预埋符号_第3页
3/6
电线导管敷设符号规定 CLC——沿柱暗敷 AC ——敷设在吊顶内 WE——沿墙面敷设 MF—— 活动地板下敷设 SC ——穿焊接钢管 RC ——穿水瓦斯钢管 PC ——穿塑料管 CC ——暗敷在屋面或顶板内 CE ——沿天棚面或顶板面敷设 WC——暗敷在墙内 或FC——暗敷在地面或地板内 CP——穿金属软管敷设 CT——桥架内敷设 MT——穿电线管敷设 PR——塑料线槽敷设 导线敷设工艺流程表示意思图:扫管→选择导线→穿引线→放线及断线→导线与带线绑扎→带护口→管内穿线→导线焊接→导线包扎→导线绝缘摇测 在下列情况下,须设接线盒,否则应选用大一级直径的线管 A.当无弯头时管子全长在30m 处。 B.当用一个弯头时,管子全长在20m 处。 C.当用两个弯头时,管子全长在12m 处。 D.当用三处弯头时,管子全长在8m 处。 E.垂直敷设的电线保护管遇下列情况之一时,应增设固定导线用的拉线盒: a.管内导线截面为 50mm2 及以下,长度每跨越 30m。 管内导线截面为 29-95mm2,长度每跨越 20m。 c.管内导线截面为 120-240mm2,长度每跨越 18m。 RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压 300V/300V 2-24 芯 (解释:R.软电线;VV.PVC 绝缘和 PVC 护套,只有一个 V 是指前者,且没有护套;P.屏蔽线 K.控制电缆;B.电线;-105.表示最高可用于105 摄氏度,橡胶电缆,主要用于电动工具的电源电缆 最后字母是B,表示扁平电缆,就是那种一排多股线粘在一起那种,有白色、灰色等,有些人叫“排线” ,中间有L 是铝导线,有J 是交联,有ZR 连在一起是“阻燃”,有NH 连在一起是“耐火” 有下标 22 表示钢铠装,2 表示铜铠装, 最后的P 有下标 2 好象是铜屏蔽层,没有是编织屏蔽) 用途:仪器、仪表、对讲、监控、控制安装 RG:物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网(HFC)中传输数据模拟信号 UTP:局域网电缆 用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP:聚氯乙烯护套编织屏蔽电缆 用途:电器、仪表、配电装置的信号传输、控制、测量 SYWV(Y)、SYKV 有线电视、宽带网专用电缆 结构:(同轴电缆)单根无氧圆铜线+物理 发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯) RVV(227IEC52/53) 聚氯乙烯绝缘软电缆 用途:家用电器、小型电动工具、仪表及动 力照明 AVVR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆(室内 、外 ...
