电线标准大全

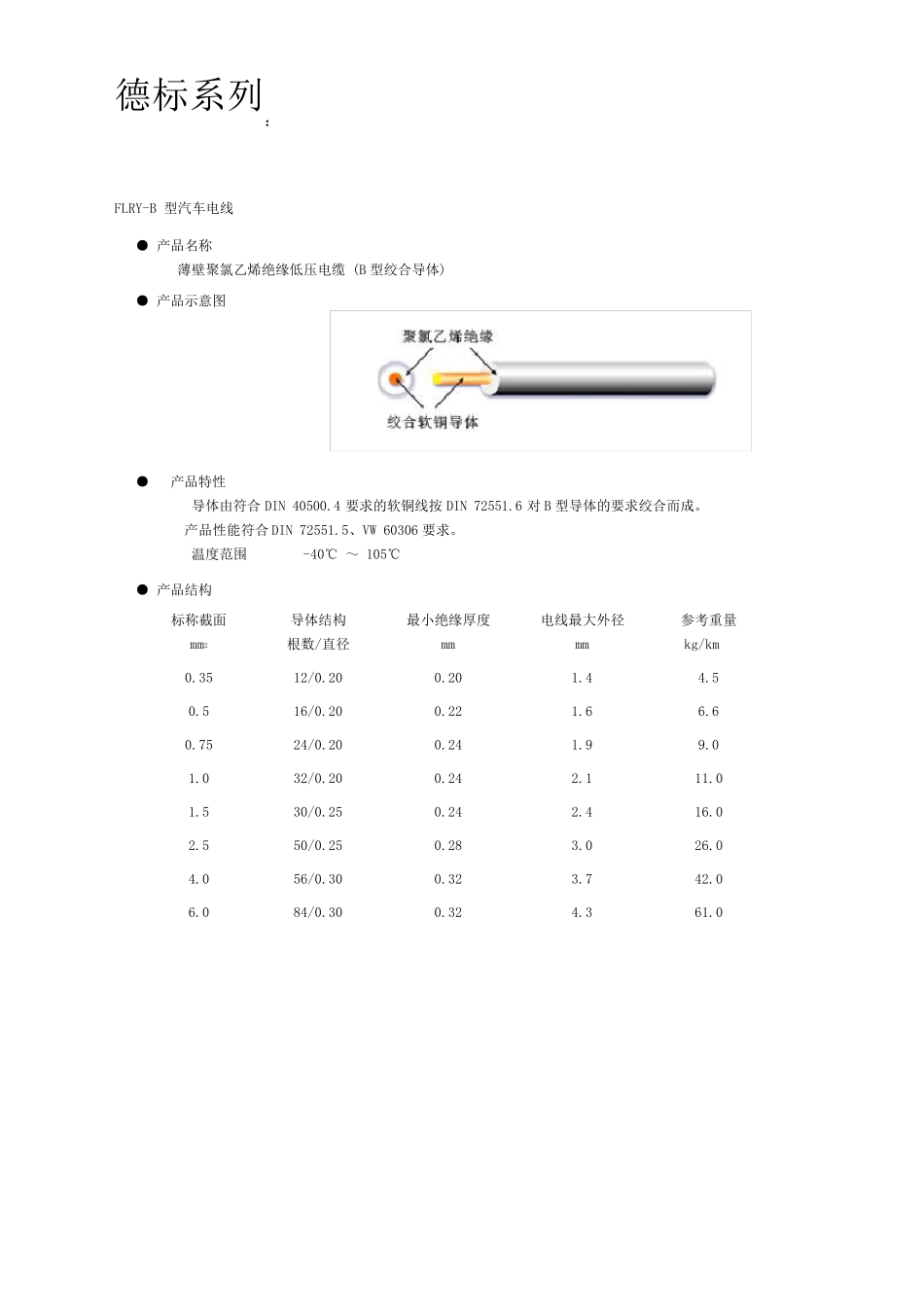

德标系列： FLRY-B 型汽车电线 ● 产品名称 薄壁聚氯乙烯绝缘低压电缆 (B 型绞合导体) ● 产品示意图 ● 产品特性 导体由符合DIN 40500.4 要求的软铜线按DIN 72551.6 对B 型导体的要求绞合而成。 产品性能符合DIN 72551.5、VW 60306 要求。 温度范围 -40℃ ～ 105℃ ● 产品结构 标称截面 mm2 导体结构 根数/直径 最小绝缘厚度 mm 电线最大外径 mm 参考重量 kg/km 0.35 12/0.20 0.20 1.4 4.5 0.5 16/0.20 0.22 1.6 6.6 0.75 24/0.20 0.24 1.9 9.0 1.0 32/0.20 0.24 2.1 11.0 1.5 30/0.25 0.24 2.4 16.0 2.5 50/0.25 0.28 3.0 26.0 4.0 56/0.30 0.32 3.7 42.0 6.0 84/0.30 0.32 4.3 61.0 FLRY-A 型汽车电线 ● 产品名称 薄壁聚氯乙烯绝缘、A 型绞合导体低压电缆。 ● 产品示意图 ● 产品特性 导体由符合DIN 40500.4 要求的软铜线按DIN 72551.6 对A 型导体的要求绞合而成。 产品性能符合DIN 72551.5、VW 60306 要求。 温度范围 -40℃ ～ 105℃ ● 产品结构 标称截面 mm2 导体结构 根数/直径 最小绝缘厚度 mm 电线最大外径 mm 参考重量 kg/km 0.22 7/0.20 0.20 1.2 3.1 0.35 7/0.25 0.20 1.3 4.5 0.5 19/0.19 0.22 1.6 6.6 0.75 19/0.23 0.24 1.9 9.0 1.0 19/0.25 0.24 2.1 11.0 1.5 19/0.32 0.24 2.4 16.0 2.5 19/0.40 0.28 3.0 26.0 FLYW 型汽车电线 ● 产品名称 耐热聚氯乙烯绝缘低压电缆。 ● 产品示意图 ● 产品特性 导体由符合 DIN 40500.4 要求的软铜线绞合而成。 产品性能符合 VW 60306 要求。 ● 产品结构 标称截面 mm2 导体结构 根数/直径 标准绝缘厚度 mm 电线最大外径 mm 0.5 16/0.20 0.6 2.4 0.75 24/0.20 0.6 2.6 1.0 32/0.20 0.6 2.8 1.5 30/0.25 0.6 3.1 2.5 49/0.25 0.7 3.7 4.0 56/0.30 0.8 4.5 6.0 84/0.30 0.8 5.1 10.0 84/0.40 1.0 6.7 16.0 126/0.40 1.0 8.5 25.0 196/0.40 1.3 10.4 35.0 276/0.40 1.3 11.6 50.0 396/0.40 1.5 13.5 70.0 360/0.50 1.6 15.5 注：可根据顾客要求的电线结构生产，其他截面电缆暂不列入。 FLR13Y-A 型汽车电线 ● 产品名称 A 型绞合导体、薄壁聚酯基热塑性弹性体（TPEE）绝缘低压电缆 ● 产品示意图 ● 产品特性 导体由符合DIN 40500.4 要...
