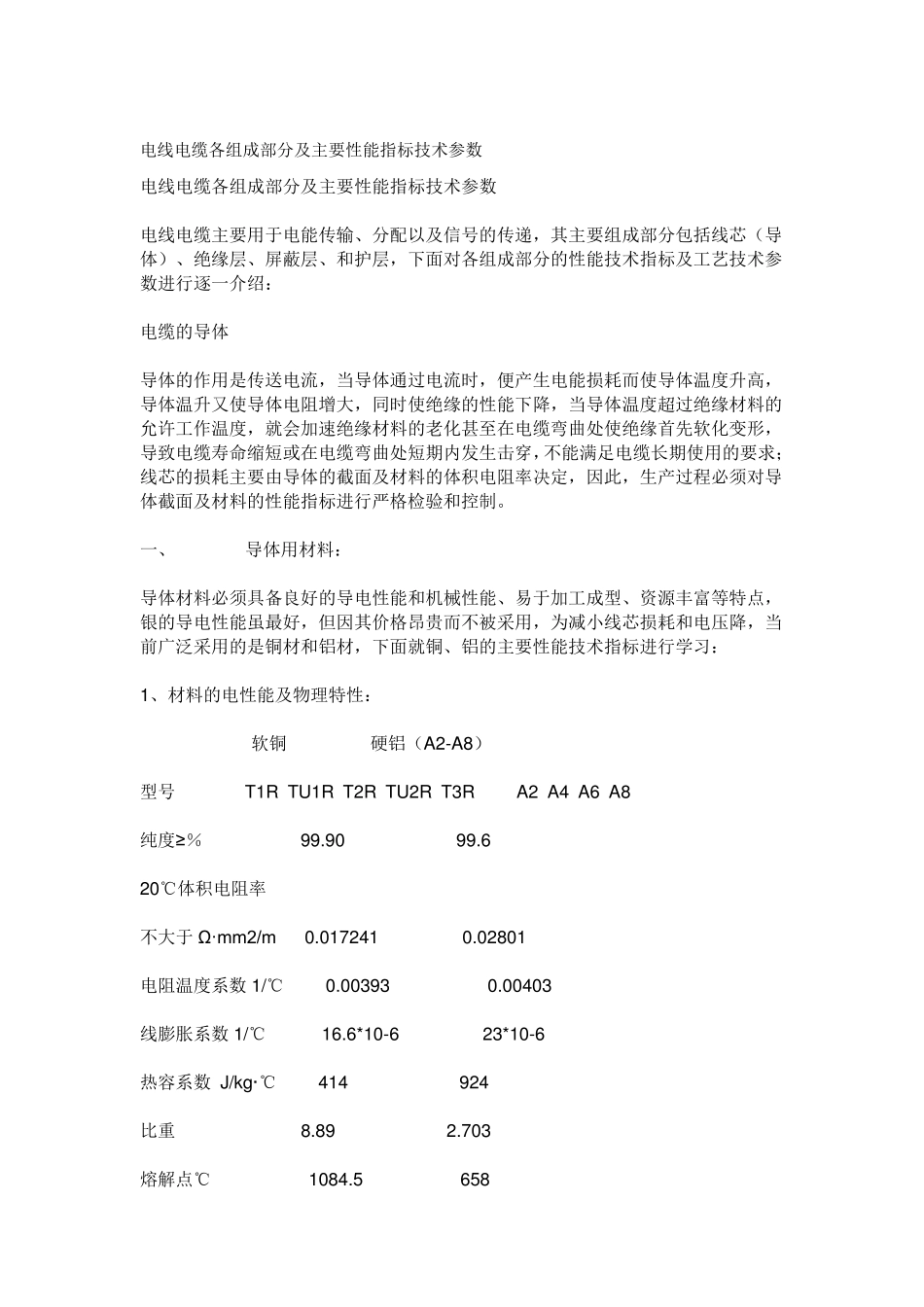

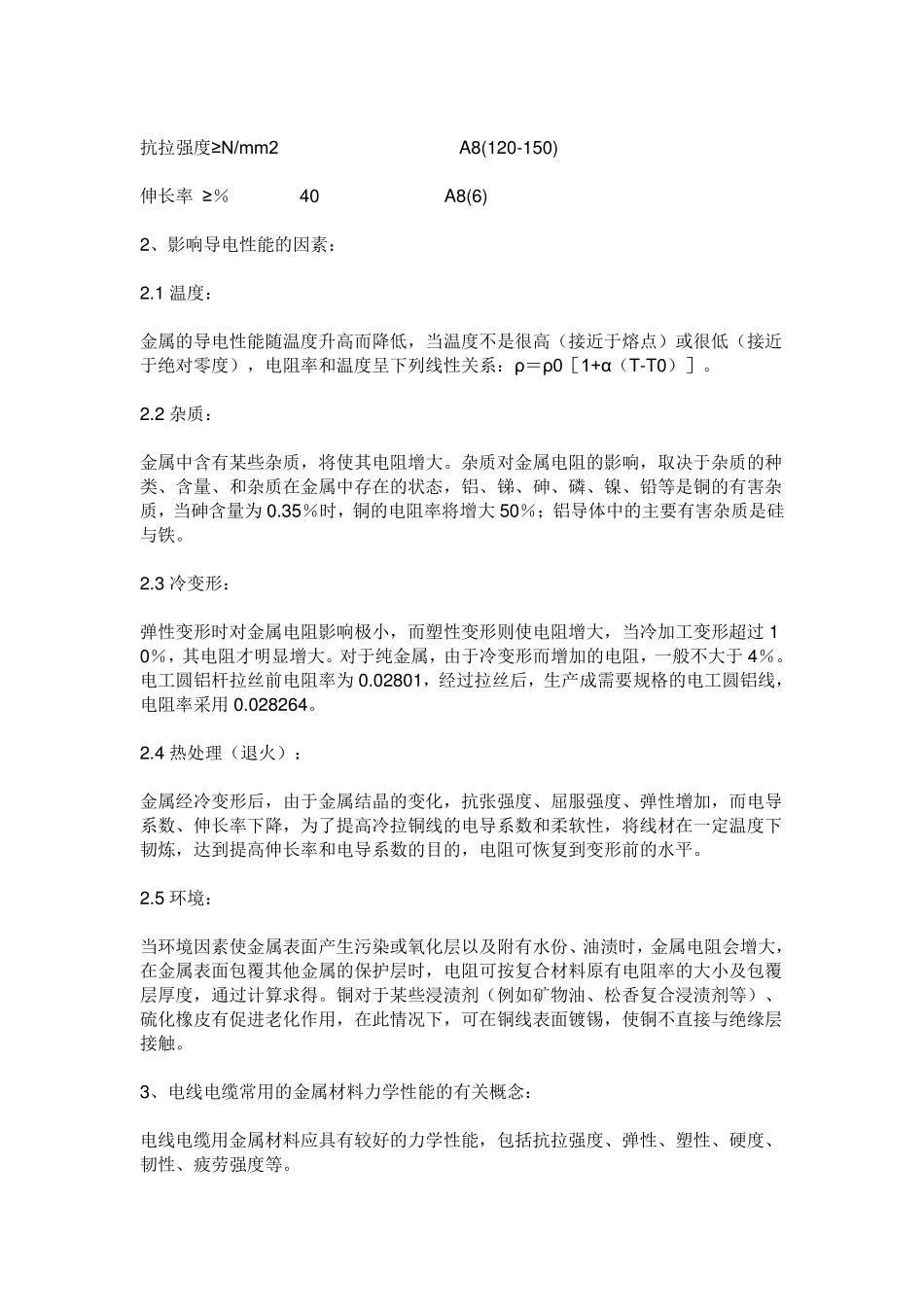

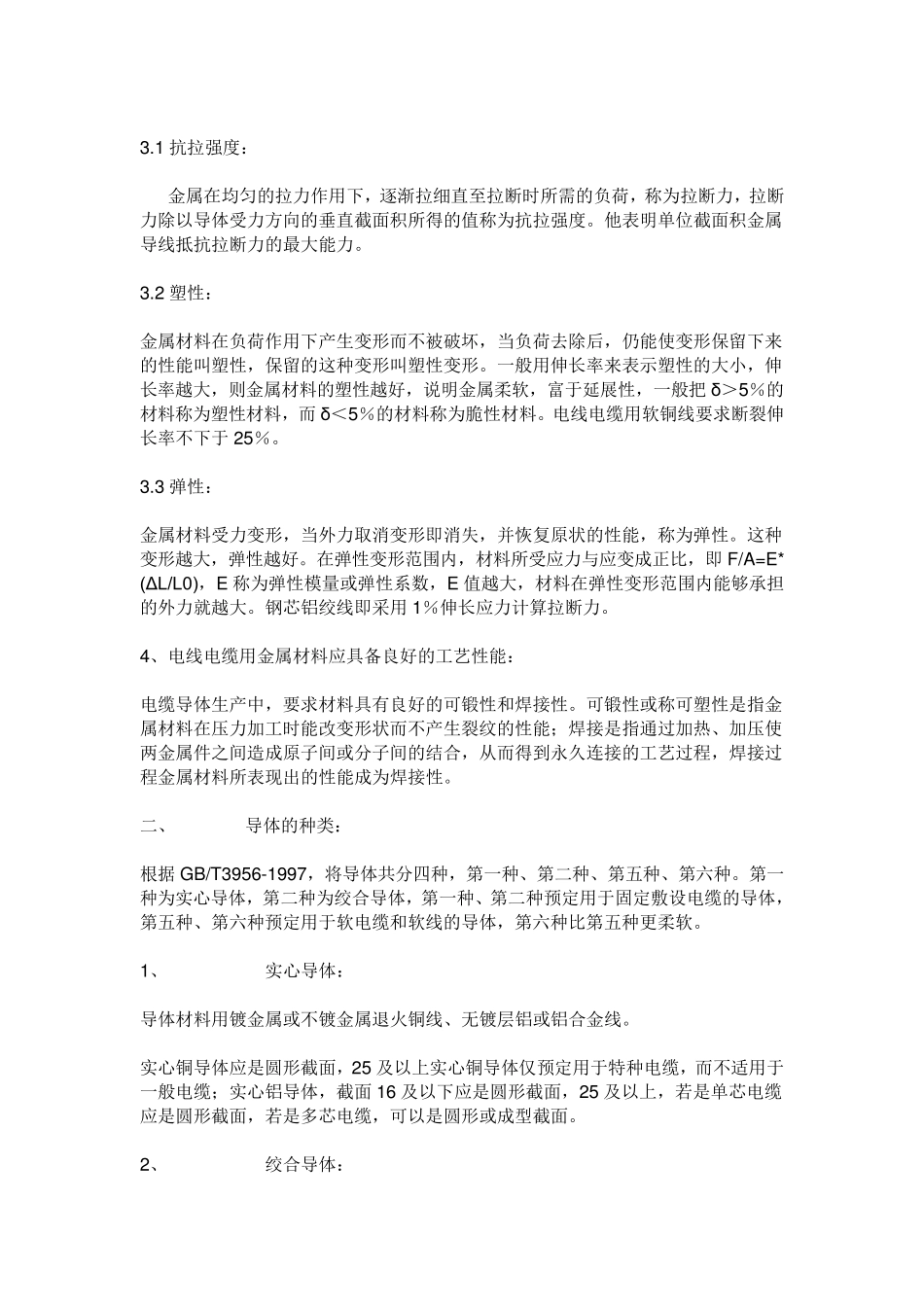

电线电缆各组成部分及主要性能指标技术参数 电线电缆各组成部分及主要性能指标技术参数 电线电缆主要用于电能传输、分配以及信号的传递,其主要组成部分包括线芯(导体)、绝缘层、屏蔽层、和护层,下面对各组成部分的性能技术指标及工艺技术参数进行逐一介绍: 电缆的导体 导体的作用是传送电流,当导体通过电流时,便产生电能损耗而使导体温度升高,导体温升又使导体电阻增大,同时使绝缘的性能下降,当导体温度超过绝缘材料的允许工作温度,就会加速绝缘材料的老化甚至在电缆弯曲处使绝缘首先软化变形,导致电缆寿命缩短或在电缆弯曲处短期内发生击穿,不能满足电缆长期使用的要求;线芯的损耗主要由导体的截面及材料的体积电阻率决定,因此,生产过程必须对导体截面及材料的性能指标进行严格检验和控制。 一、 导体用材料: 导体材料必须具备良好的导电性能和机械性能、易于加工成型、资源丰富等特点,银的导电性能虽最好,但因其价格昂贵而不被采用,为减小线芯损耗和电压降,当前广泛采用的是铜材和铝材,下面就铜、铝的主要性能技术指标进行学习: 1、材料的电性能及物理特性: 软铜 硬铝(A2-A8) 型号 T1R TU1R T2R TU2R T3R A2 A4 A6 A8 纯度≥% 99.90 99.6 20℃体积电阻率 不大于 Ω·mm2/m 0.017241 0.02801 电阻温度系数 1/℃ 0.00393 0.00403 线膨胀系数 1/℃ 16.6*10-6 23*10-6 热容系数 J/kg·℃ 414 924 比重 8.89 2.703 熔解点℃ 1084.5 658 抗拉强度≥N/mm2 A8(120-150) 伸长率 ≥% 40 A8(6) 2、影响导电性能的因素: 2.1 温度: 金属的导电性能随温度升高而降低,当温度不是很高(接近于熔点)或很低(接近于绝对零度),电阻率和温度呈下列线性关系:ρ=ρ0[1+α(T-T0)]。 2.2 杂质: 金属中含有某些杂质,将使其电阻增大。杂质对金属电阻的影响,取决于杂质的种类、含量、和杂质在金属中存在的状态,铝、锑、砷、磷、镍、铅等是铜的有害杂质,当砷含量为 0.35%时,铜的电阻率将增大 50%;铝导体中的主要有害杂质是硅与铁。 2.3 冷变形: 弹性变形时对金属电阻影响极小,而塑性变形则使电阻增大,当冷加工变形超过 10%,其电阻才明显增大。对于纯金属,由于冷变形而增加的电阻,一般不大于 4%。电工圆铝杆拉丝前电阻率为 0.02801,经过拉丝后,生产成需要规格的电工圆铝线,电阻率采用 0.028264。 2.4 热处理(退火): 金属经冷变形后,...
