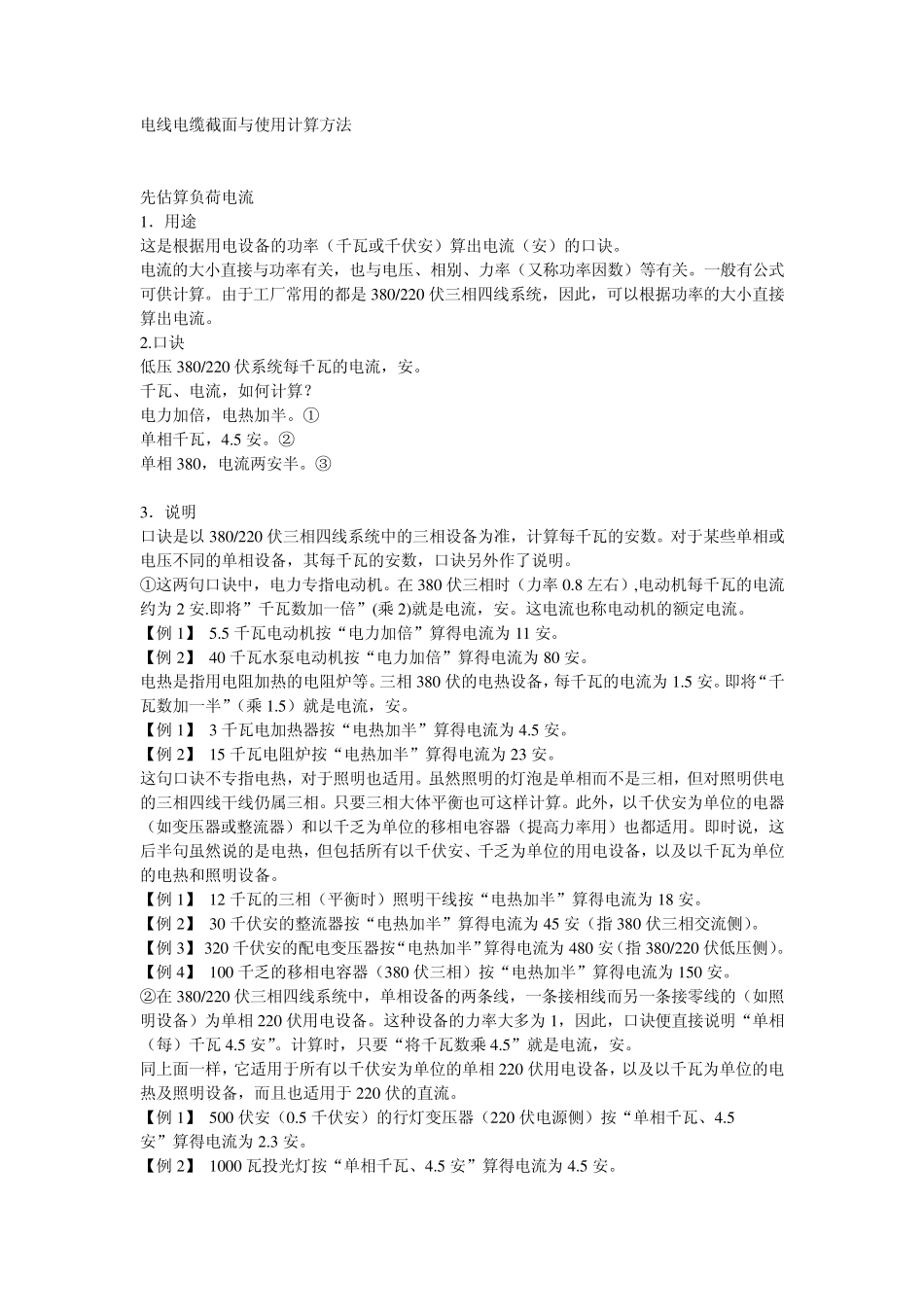

电线电缆截面与使用计算方法

电线电缆截面与使用计算方法 先估算负荷电流 1 ．用途 这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。 电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。一般有公式可供计算。由于工厂常用的都是3 8 0 /2 2 0 伏三相四线系统，因此，可以根据功率的大小直接算出电流。 2 .口诀 低压3 8 0 /2 2 0 伏系统每千瓦的电流，安。 千瓦、电流，如何计算？ 电力加倍，电热加半。① 单相千瓦，4 .5 安。② 单相3 8 0 ，电流两安半。③ 3 ．说明 口诀是以3 8 0 /2 2 0 伏三相四线系统中的三相设备为准，计算每千瓦的安数。对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。 ①这两句口诀中，电力专指电动机。在3 8 0 伏三相时（力率0 .8 左右）,电动机每千瓦的电流约为2 安.即将”千瓦数加一倍”(乘2 )就是电流，安。这电流也称电动机的额定电流。 【例1 】 5 .5 千瓦电动机按“电力加倍”算得电流为1 1 安。 【例2 】 4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0 安。 电热是指用电阻加热的电阻炉等。三相3 8 0 伏的电热设备，每千瓦的电流为1 .5 安。即将“千瓦数加一半”（乘1 .5 ）就是电流，安。 【例1 】 3 千瓦电加热器按“电热加半”算得电流为4 .5 安。 【例2 】 1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。 这句口诀不专指电热，对于照明也适用。虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。只要三相大体平衡也可这样计算。此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。 【例1 】 1 2 千瓦的三相（平衡时）照明干线按“电热加半”算得电流为1 8 安。 【例2 】 3 0 千伏安的整流器按“电热加半”算得电流为4 5 安（指3 8 0 伏三相交流侧）。 【例3 】 3 2 0 千伏安的配电变压器按“电热加半”算得电流为4 8 0 安（指3 8 0 /2 2 0 伏低压侧）。 【例4 】 1 0 0 千乏的移相电容器（3 8 0 伏三相）按“电热加半”算得电流为1 5 0 安。 ②在3 8 0 /2 2 0 伏三相四线系统中，单相设备的两条线，一条接相线而另一条接零线的（如照明设备）...
