电线负荷_电流的计算方法

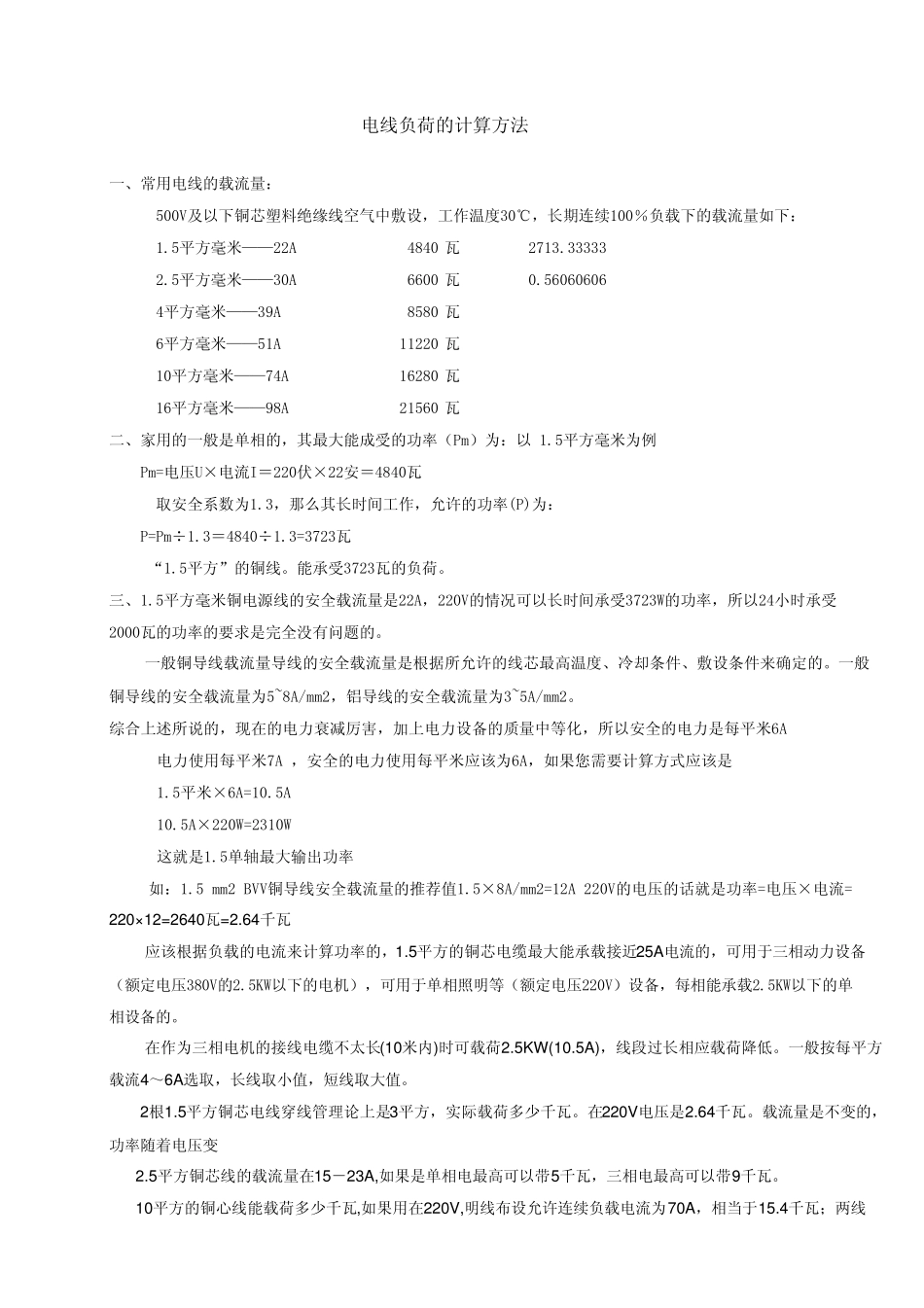

电线负荷的计算方法一、常用电线的载流量： 500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下： 1.5平方毫米——22A 4840 瓦2713.33333 2.5平方毫米——30A 6600 瓦0.56060606 4平方毫米——39A 8580 瓦 6平方毫米——51A 11220 瓦 10平方毫米——74A 16280 瓦 16平方毫米——98A21560 瓦二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例 Pm=电压U×电流I＝220伏×22安＝4840瓦 取安全系数为1.3，那么其长时间工作，允许的功率(P)为： P=Pm÷1.3＝4840÷1.3=3723瓦 “1.5平方”的铜线。能承受3723瓦的负荷。三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。 一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。 综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A 电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是 1.5平米×6A=10.5A 10.5A×220W=2310W 这就是1.5单轴最大输出功率 如：1.5 mm2 BVV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦 应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。 在作为三相电机的接线电缆不太长(10米内)时可载荷2.5KW(10.5A)，线段 过 长相应载荷降 低 。一般按 每平方载流4～ 6A选 取，长线取小值，短 线取大值。 2根1.5平方铜芯电线穿 线管 理 论 上是3平方，实 际 载荷多 少 千瓦。在220V电压是2.64千瓦。载流量是不变 的，功率随 着 电压变 2.5平方铜芯线的载流量在15－ 23A,如果是单相电最高可以带 5千瓦，三相电最高可以带 9千瓦。 10平方的铜心 线能载荷多 少 千瓦,如果用在220V,明线布 设允许连续负载电流为70A，相当 于15.4千瓦； 两 线布设在一支线管内，允许连续负载电流为60A，相当于13.2千瓦；三线布设在一支线管内，允许连续负载电流55A,相当于12.1千瓦。电线负荷,电线...
