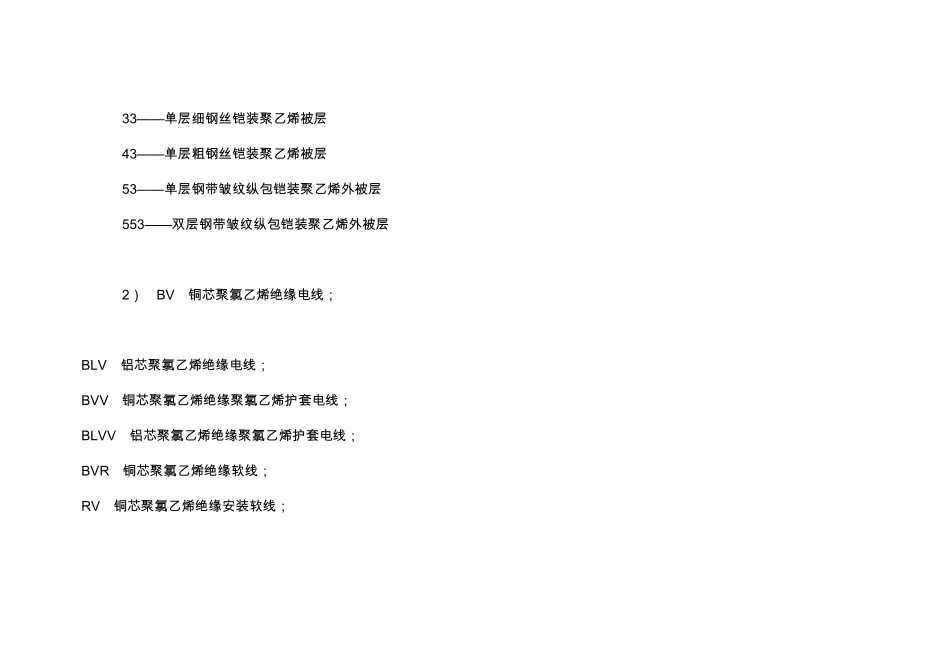

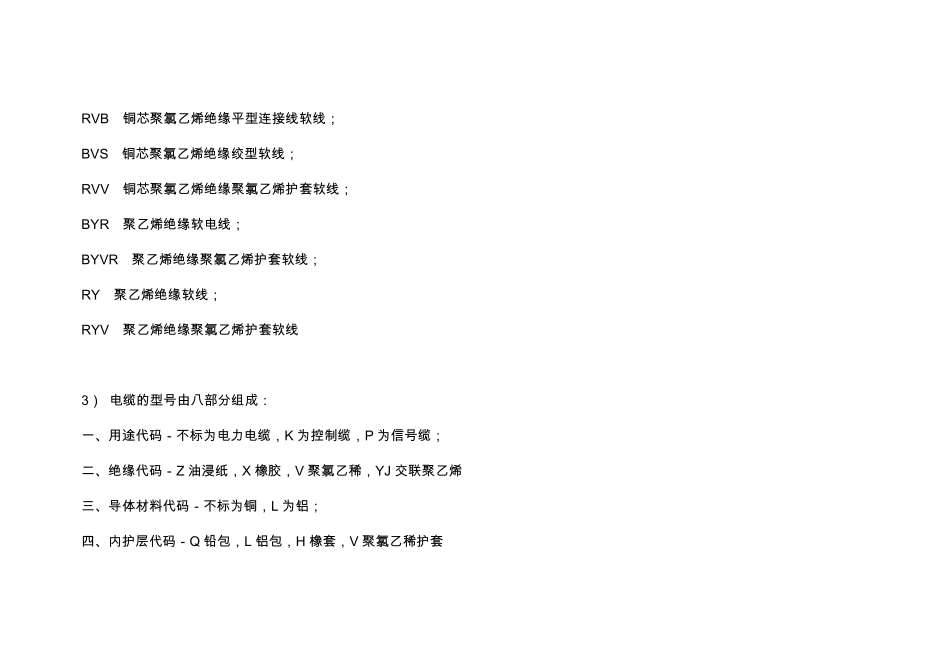

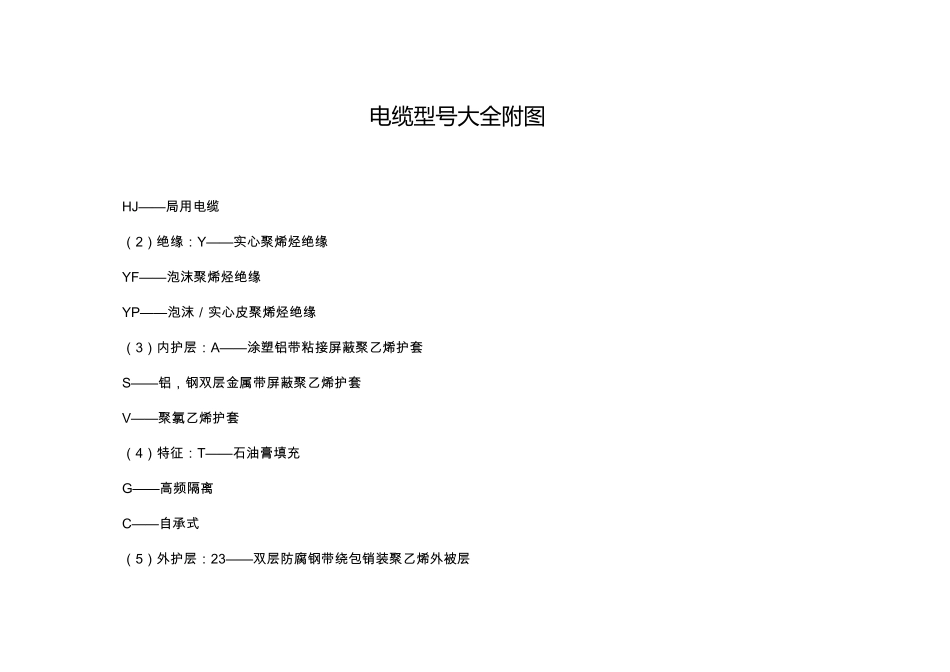

电 缆 型 号 大 全附图 HJ— — 局 用 电 缆 （ 2） 绝 缘 ： Y— — 实 心 聚 烯 烃 绝 缘 YF— — 泡 沫 聚 烯 烃 绝 缘 YP— — 泡 沫 ／ 实 心 皮 聚 烯 烃 绝 缘 （ 3） 内 护 层 ： A— — 涂 塑 铝 带 粘 接 屏 蔽 聚 乙 烯 护 套 S— — 铝 ， 钢 双 层 金 属 带 屏 蔽 聚 乙 烯 护 套 V— — 聚 氯 乙 烯 护 套 （ 4） 特 征 ： T— — 石 油 膏 填 充 G— — 高 频 隔 离 C— — 自 承 式 （ 5） 外 护 层 ： 23— — 双 层 防 腐 钢 带 绕 包 销 装 聚 乙 烯 外 被 层 33— — 单 层 细 钢 丝 铠 装 聚 乙 烯 被 层 43— — 单 层 粗 钢 丝 铠 装 聚 乙 烯 被 层 53— — 单 层 钢 带 皱 纹 纵 包 铠 装 聚 乙 烯 外 被 层 553— — 双 层 钢 带 皱 纹 纵 包 铠 装 聚 乙 烯 外 被 层 2） BV 铜 芯 聚 氯 乙 烯 绝 缘 电 线 ； BLV 铝 芯 聚 氯 乙 烯 绝 缘 电 线 ； BVV 铜 芯 聚 氯 乙 烯 绝 缘 聚 氯 乙 烯 护 套 电 线 ； BLVV 铝 芯 聚 氯 乙 烯 绝 缘 聚 氯 乙 烯 护 套 电 线 ； BVR 铜 芯 聚 氯 乙 烯 绝 缘 软 线 ； RV 铜 芯 聚 氯 乙 烯 绝 缘 安 装 软 线 ； RVB 铜 芯 聚 氯 乙 烯 绝 缘 平 型 连 接 线 软 线 ； BVS 铜 芯 聚 氯 乙 烯 绝 缘 绞 型 软 线 ； RVV 铜 芯 聚 氯 乙 烯 绝 缘 聚 氯 乙 烯 护 套 软 线 ； BYR 聚 乙 烯 绝 缘 软 电 线 ； BYVR 聚 乙 烯 绝 缘 聚 氯 乙 烯 护 套 软 线 ； RY 聚 乙 烯 绝 缘 软 线 ； RYV 聚 乙 烯 绝 缘 聚 氯 乙 烯 护 套 软 线 3） 电 缆 的 型 号 由 八 部 分 组 成 ： 一 、 用 途 代 码 － 不 标 为 电 力 电 缆 ， K 为 控 制 缆 ， P 为 信 号 缆 ； 二 、 绝 缘 代 码 － Z 油 浸 纸 ， X 橡 胶 ， V 聚 氯 乙 稀 ， YJ 交 联 聚 乙 烯 三 、 导 体 材 料 代 码 － 不 标 为 铜 ， L 为 铝 ； 四 、 内 护 层 代 码 － Q 铅 包 ， L 铝 包...
