电缆基础知识(讲义)

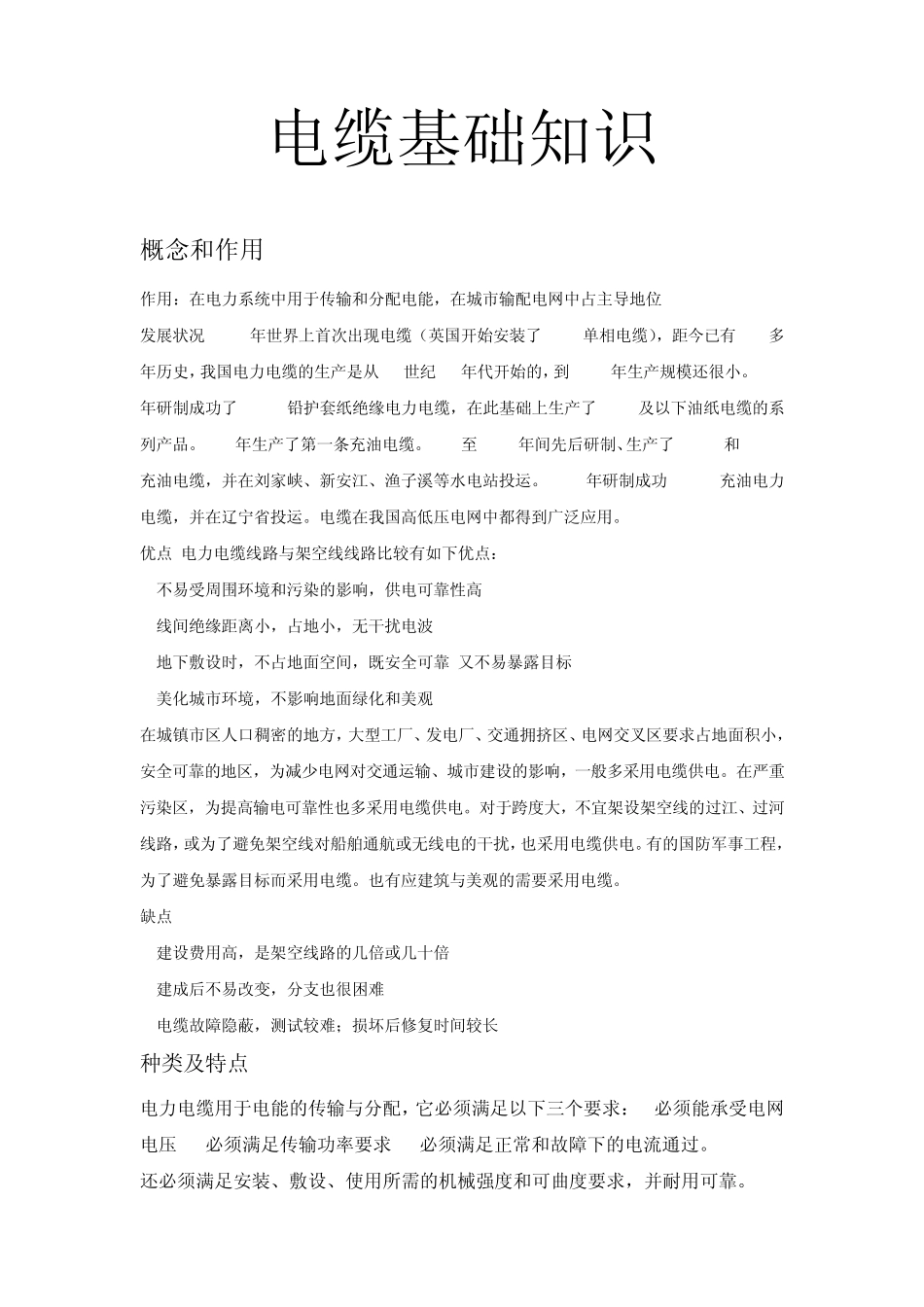

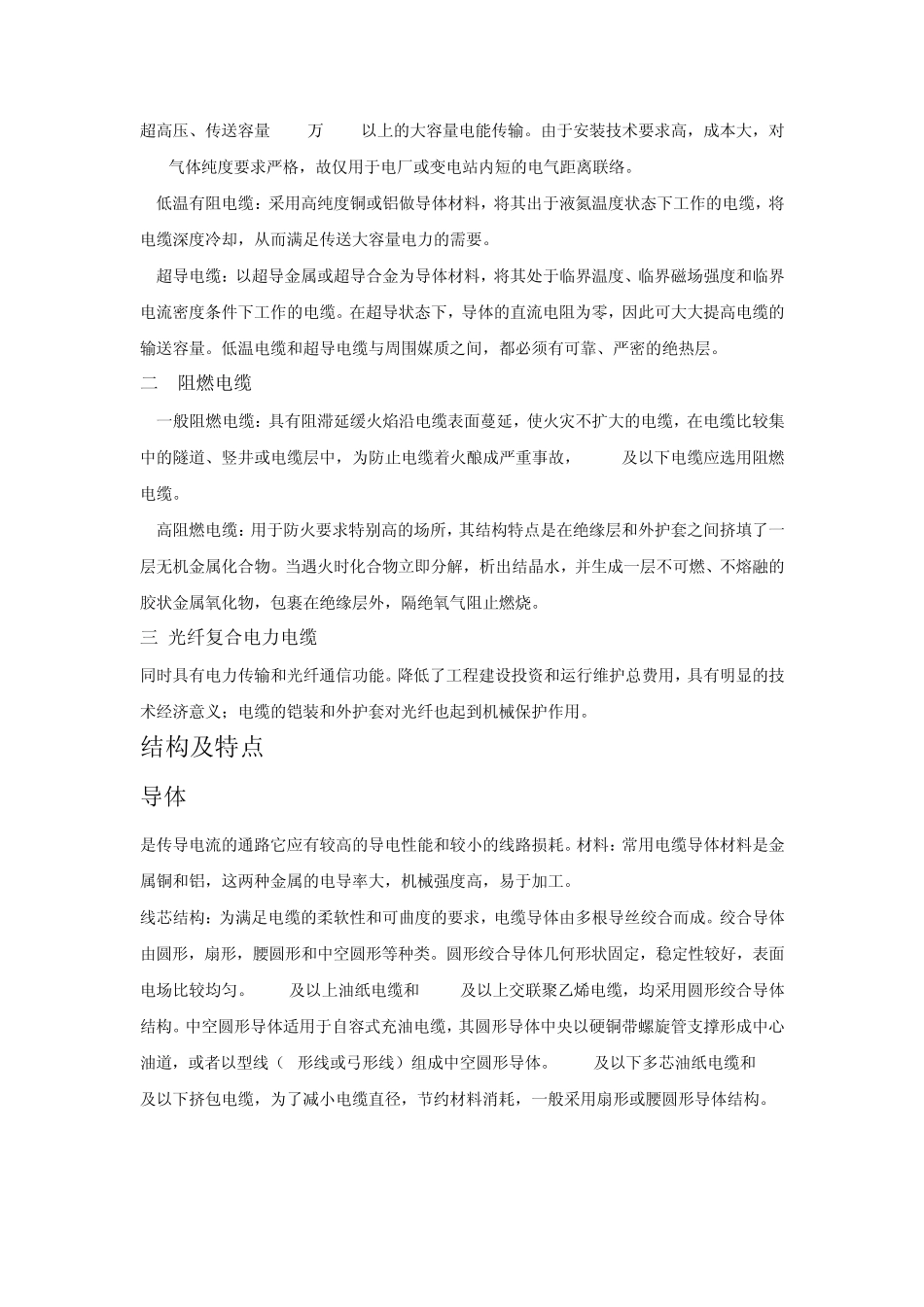

电缆基础知识 概念和作用 作用：在电力系统中用于传输和分配电能，在城市输配电网中占主导地位 发展状况:1890年世界上首次出现电缆（英国开始安装了10kV单相电缆），距今已有100多年历史，我国电力电缆的生产是从20世纪30年代开始的，到1949年生产规模还很小。1951年研制成功了6.6kV铅护套纸绝缘电力电缆，在此基础上生产了35kV及以下油纸电缆的系列产品。1966年生产了第一条充油电缆。1968至1971年间先后研制、生产了220kV和330kV充油电缆，并在刘家峡、新安江、渔子溪等水电站投运。1983年研制成功500kV充油电力电缆，并在辽宁省投运。电缆在我国高低压电网中都得到广泛应用。 优点:电力电缆线路与架空线线路比较有如下优点： 1.不易受周围环境和污染的影响，供电可靠性高 2.线间绝缘距离小，占地小，无干扰电波 3.地下敷设时，不占地面空间，既安全可靠 又不易暴露目标 4.美化城市环境，不影响地面绿化和美观 在城镇市区人口稠密的地方，大型工厂、发电厂、交通拥挤区、电网交叉区要求占地面积小，安全可靠的地区，为减少电网对交通运输、城市建设的影响，一般多采用电缆供电。在严重污染区，为提高输电可靠性也多采用电缆供电。对于跨度大，不宜架设架空线的过江、过河线路，或为了避免架空线对船舶通航或无线电的干扰，也采用电缆供电。有的国防军事工程，为了避免暴露目标而采用电缆。也有应建筑与美观的需要采用电缆。 缺点 1.建设费用高，是架空线路的几倍或几十倍 2.建成后不易改变，分支也很困难 3.电缆故障隐蔽，测试较难；损坏后修复时间较长 种类及特点 电力电缆用于电能的传输与分配，它必须满足以下三个要求：1.必须能承受电网电压 2.必须满足传输功率要求 3.必须满足正常和故障下的电流通过。 还必须满足安装、敷设、使用所需的机械强度和可曲度要求，并耐用可靠。 按电压分（按照原能源部和建设部联合颁布的<<联合电网规划导则>>规定： 配电:低压 220/380V,中压 10kV,高压 35~110kV 输电:高压 220kV,超高压 330kV及以上,特高压 1000kV以上 通常把 35kV及以下电压等级称为中低压电缆，110kV及以上称为高压电缆 电力电缆的品种和规格有上千种之多，分类方法也多种多样。通常按电缆的绝缘和结构不同，分为纸绝缘电缆、挤包绝缘电缆和压力电缆三大类。 按绝缘和结构分 一.纸绝缘电缆:是绕包绝缘纸带后浸渍绝缘油类作为绝缘的电缆；它具有寿命长、价格便宜、热稳定性高等优点；缺点是制造和安装工艺...
