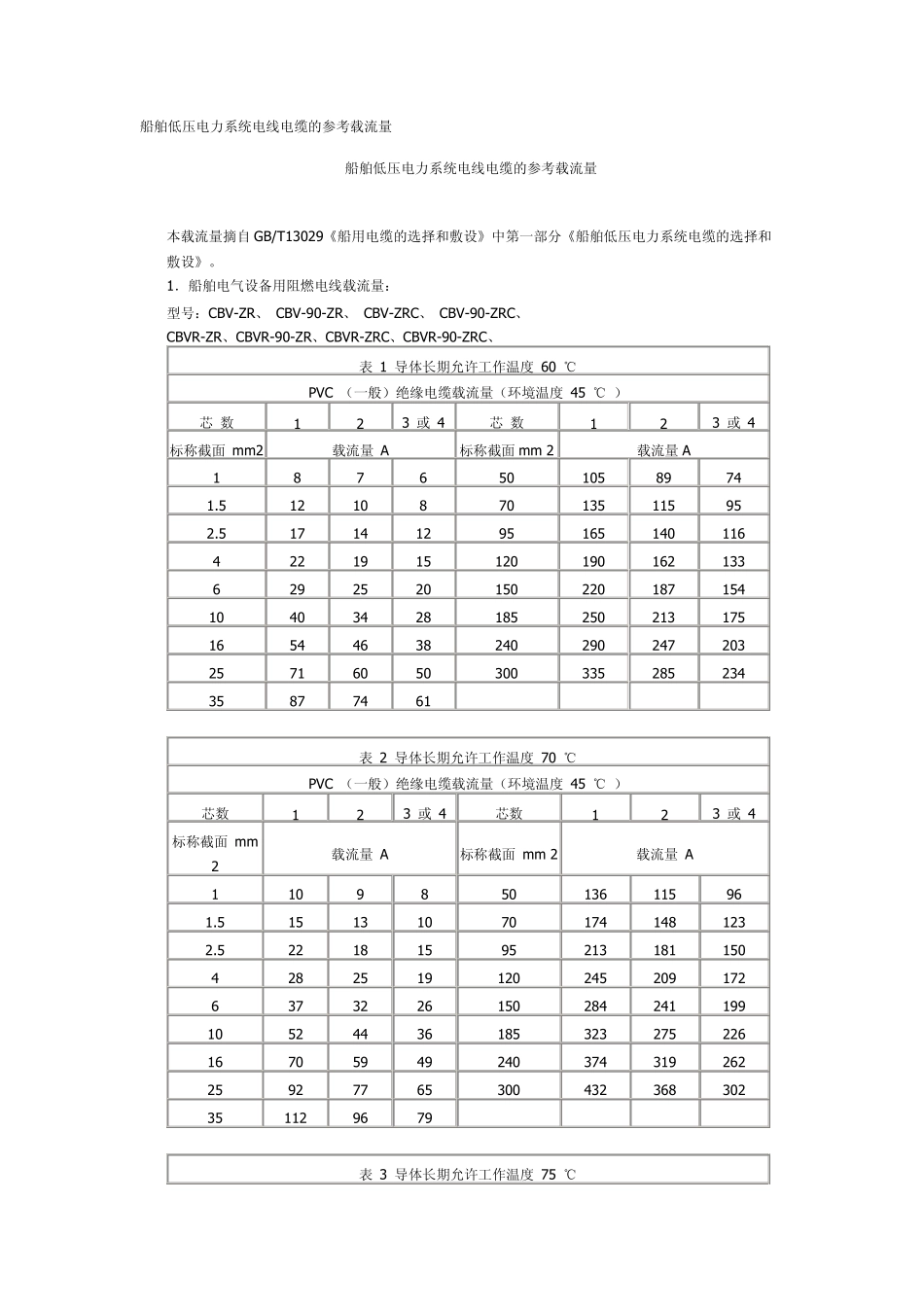

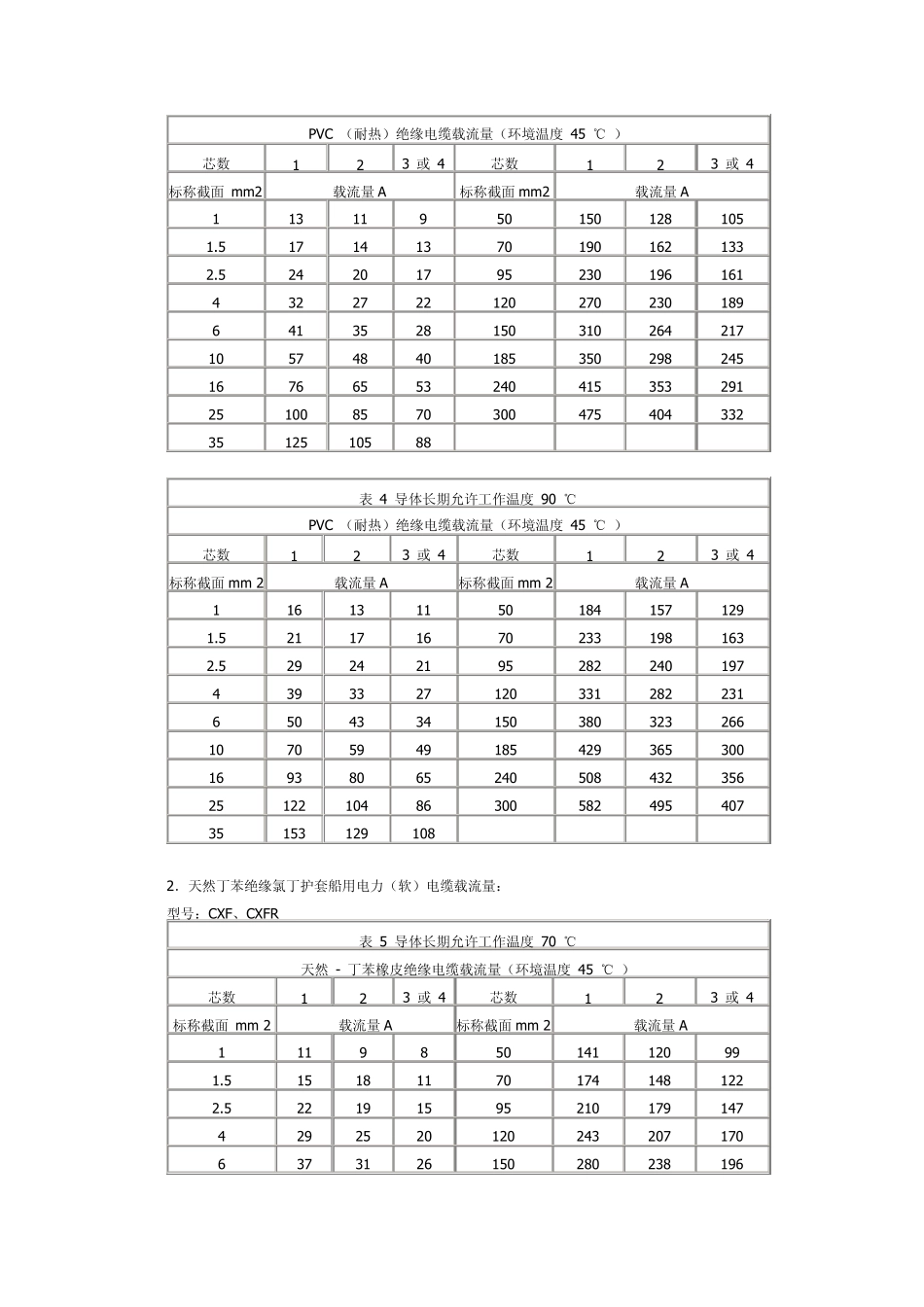

船舶低压电力系统电线电缆的参考载流量 船舶低压电力系统电线电缆的参考载流量 本载流量摘自GB/T13029《船用电缆的选择和敷设》中第一部分《船舶低压电力系统电缆的选择和敷设》。 1．船舶电气设备用阻燃电线载流量： 型号：CBV-ZR、 CBV-90-ZR、 CBV-ZRC、 CBV-90-ZRC、 CBVR-ZR、CBVR-90-ZR、CBVR-ZRC、CBVR-90-ZRC、 表 1 导体长期允许工作温度 60 ℃ PVC （一般）绝缘电缆载流量（环境温度 45 ℃ ） 芯 数 1 2 3 或 4 芯 数 1 2 3 或 4 标称截面 m m 2 载流量 A 标称截面 m m 2 载流量A 1 8 7 6 50 105 89 74 1.5 12 10 8 70 135 115 95 2.5 17 14 12 95 165 140 116 4 22 19 15 120 190 162 133 6 29 25 20 150 220 187 154 10 40 34 28 185 250 213 175 16 54 46 38 240 290 247 203 25 71 60 50 300 335 285 234 35 87 74 61 表 2 导体长期允许工作温度 70 ℃ PVC （一般）绝缘电缆载流量（环境温度 45 ℃ ） 芯数 1 2 3 或 4 芯数 1 2 3 或 4 标称截面 m m 2 载流量 A 标称截面 m m 2 载流量 A 1 10 9 8 50 136 115 96 1.5 15 13 10 70 174 148 123 2.5 22 18 15 95 213 181 150 4 28 25 19 120 245 209 172 6 37 32 26 150 284 241 199 10 52 44 36 185 323 275 226 16 70 59 49 240 374 319 262 25 92 77 65 300 432 368 302 35 112 96 79 表 3 导体长期允许工作温度 75 ℃ PVC （耐热）绝缘电缆载流量（环境温度 45 ℃ ） 芯数 1 2 3 或 4 芯数 1 2 3 或 4 标称截面 m m 2 载流量A 标称截面 m m 2 载流量A 1 13 11 9 50 150 128 105 1.5 17 14 13 70 190 162 133 2.5 24 20 17 95 230 196 161 4 32 27 22 120 270 230 189 6 41 35 28 150 310 264 217 10 57 48 40 185 350 298 245 16 76 65 53 240 415 353 291 25 100 85 70 300 475 404 332 35 125 105 88 表 4 导体长期允许工作温度 90 ℃ PVC （耐热）绝缘电缆载流量（环境温度 45 ℃ ） 芯数 1 2 3 或 4 芯数 1 2 3 或 4 标称截面 m m 2 载流量A 标称截面 m m 2 载流量A 1 16 13 11 50 184 157 129 1....
