电缆导线敷设方式及其表示方法

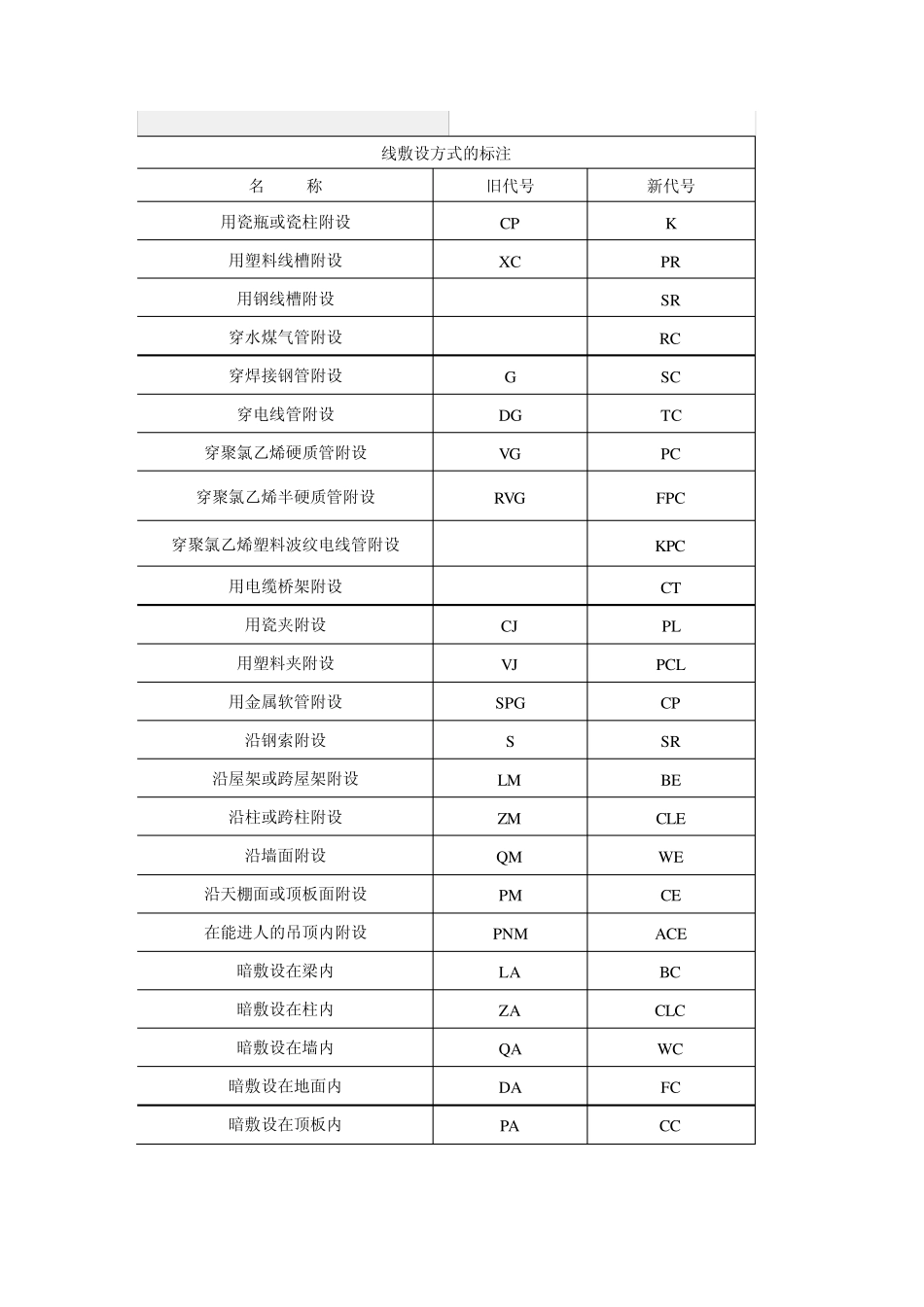

电缆导线敷设方式及其表示方法_第1页
1/10

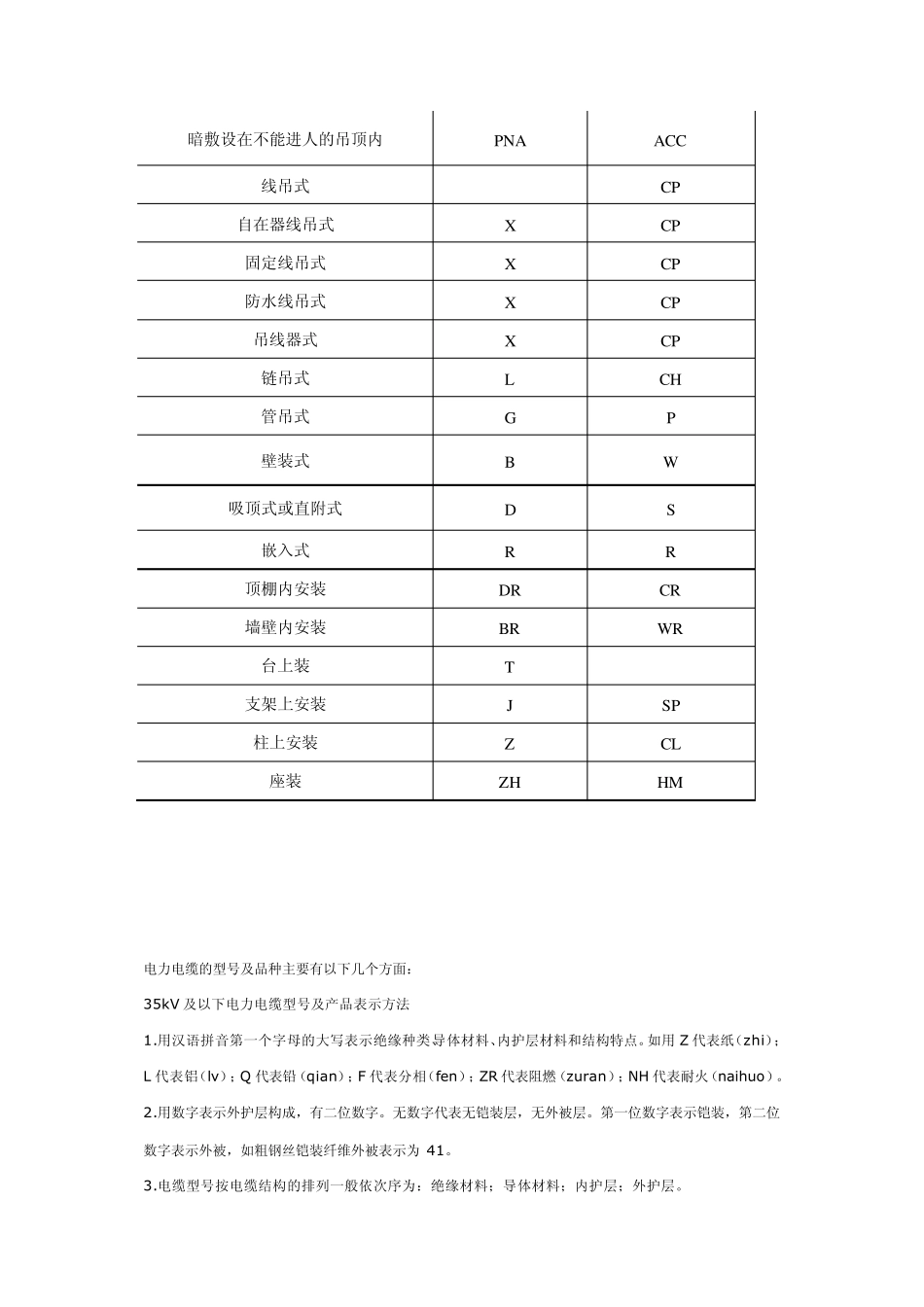

电缆导线敷设方式及其表示方法_第2页
2/10

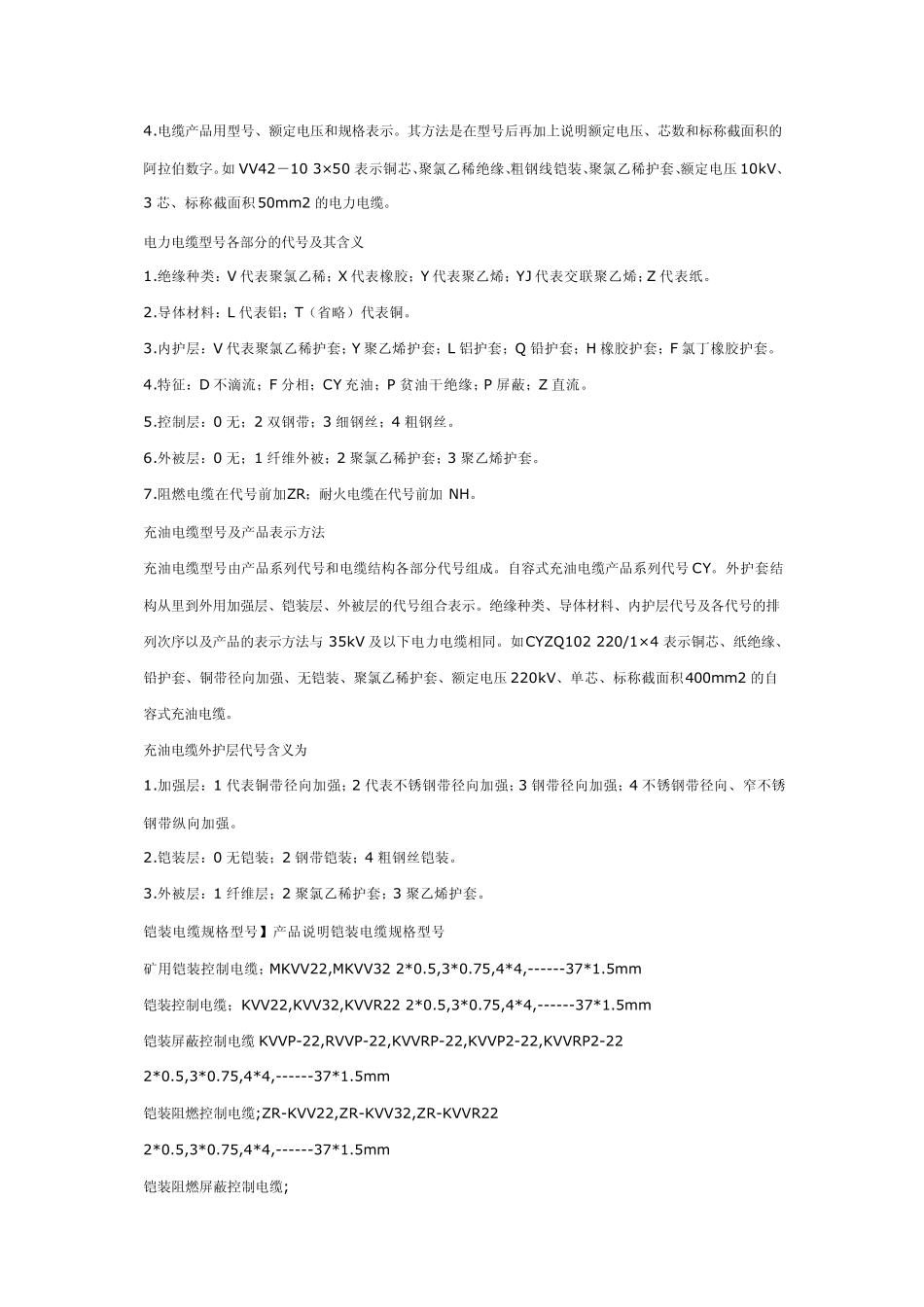

电缆导线敷设方式及其表示方法_第3页
3/10
线敷设方式的标注 名 称 旧代号 新代号 用瓷瓶或瓷柱附设 CP K 用塑料线槽附设 XC PR 用钢线槽附设 SR 穿水煤气管附设 RC 穿焊接钢管附设 G SC 穿电线管附设 DG TC 穿聚氯乙烯硬质管附设 VG PC 穿聚氯乙烯半硬质管附设 RVG FPC 穿聚氯乙烯塑料波纹电线管附设 KPC 用电缆桥架附设 CT 用瓷夹附设 CJ PL 用塑料夹附设 VJ PCL 用金属软管附设 SPG CP 沿钢索附设 S SR 沿屋架或跨屋架附设 LM BE 沿柱或跨柱附设 ZM CLE 沿墙面附设 QM WE 沿天棚面或顶板面附设 PM CE 在能进人的吊顶内附设 PNM ACE 暗敷设在梁内 LA BC 暗敷设在柱内 ZA CLC 暗敷设在墙内 QA WC 暗敷设在地面内 DA FC 暗敷设在顶板内 PA CC 暗敷设在不能进人的吊顶内 PNA ACC 线吊式 CP 自在器线吊式 X CP 固定线吊式 X CP 防水线吊式 X CP 吊线器式 X CP 链吊式 L CH 管吊式 G P 壁装式 B W 吸顶式或直附式 D S 嵌入式 R R 顶棚内安装 DR CR 墙壁内安装 BR WR 台上装 T 支架上安装 J SP 柱上安装 Z CL 座装 ZH HM 电力电缆的型号及品种主要有以下几个方面: 35kV 及以下电力电缆型号及产品表示方法 1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z 代表纸(zhi);L 代表铝(lv);Q 代表铅(qian);F 代表分相(fen);ZR 代表阻燃(zuran);NH 代表耐火(naihuo)。 2.用数字表示外护层构成,有二位数字。无数字代表无铠装层,无外被层。第一位数字表示铠装,第二位数字表示外被,如粗钢丝铠装纤维外被表示为 41。 3.电缆型号按电缆结构的排列一般依次序为:绝缘材料;导体材料;内护层;外护层。 4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如 VV42-10 3×50 表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压 10kV、3 芯、标称截面积 50mm2 的电力电缆。 电力电缆型号各部分的代号及其含义 1.绝缘种类:V 代表聚氯乙稀;X 代表橡胶;Y 代表聚乙烯;YJ 代表交联聚乙烯;Z 代表纸。 2.导体材料:L 代表铝;T(省略)代表铜。 3.内护层:V 代表聚氯乙稀护套;Y 聚乙烯护套;L 铝护套;Q 铅护套;H 橡胶护套;F 氯丁橡胶护套。 4.特征:D 不滴流;F 分相;CY 充油;P 贫油干绝缘;P 屏蔽;Z ...
